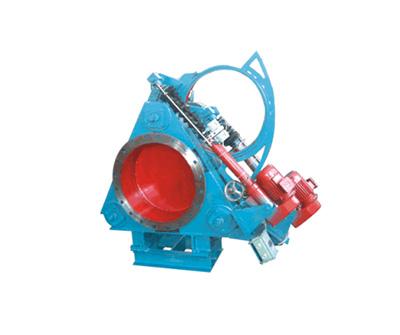

    F943X电动推杆盲板阀

    F943X电动推杆盲板阀详细资料:

    F943X电动推杆盲板阀概述:

    电动推杆盲板阀主要由左阀体、右阀体、丝杆副、翻板、密封圈、杠杆、电动推杆等零件组成,并由底坐、支撑柱构成一个刚性的结构体。阀门中设有夹紧、松开、推杆和翻板推杆、夹紧、松开推杆通过杠杆副和丝杆螺旋副驱动左、右阀体完成松开、夹紧动作,翻板推杆驱动翻板完成开关动作。橡胶密封圈嵌在阀板上,具有耐高温密封性能好、更换方便、使用寿命长等特点。可以单台远距离控制,也可以多台通过计算机远距离控制,特殊情况下还可以利用阀门本身配置的手动操作。

    电动推杆盲板阀安装及使用权说明:

    1、本阀安装完毕后,应做支架固定阀门底座,在动作时阀门受力于支架上;

    2、首先启动电动夹装置把左右阀体位移使之阀体和阀板完全脱离,再开启阀板电动驱动装置开启或关闭,随后再起动电动夹装置,检查左右阀体是否紧贴在阀板上及电动驱动装置动作时限位开关是否动作;

    电动推杆盲板阀主要性能参数:

    公称压力MPa
    0.25
    0.15
    0.10
    0.05
    密封试验压力MPa
    0.275
    0.165
    0.11
    0.055
    强度试验压力MPa
    0.375
    0.225
    0.15
    0.075
    驱动源
    电动装置
    适用温度℃
    丁腈橡胶
    硅橡胶
    氟橡胶
    -20-100
    -20-200
    -20-300
    适用介质
    煤气等有毒、有害、易燃气体
    启闭时间S
    ≤60
    主要零部件材料
    阀体、闸板为碳钢;丝杆为合金钢;螺母为锰铜合金、球墨铸铁;伸缩器为不锈钢

    F943X电动推杆盲板阀主要外形尺寸:                                单位:mm

    DN

    D

    D1

    b

    n-φd

    L

    300

    440

    395

    18

    12-φ22

    500

    350

    490

    445

    18

    12-φ22

    600

    400

    540

    495

    24

    16-φ22

    600

    450

    595

    550

    24

    16-φ22

    600

    500

    645

    600

    26

    20-φ22

    600

    600

    755

    705

    26

    20-φ26

    600

    700

    860

    810

    26

    24-φ26

    600

    800

    975

    920

    35

    24-φ30

    800

    900

    1075

    1020

    35

    24-φ30

    800

    1000

    1175

    1120

    35

    28-φ30

    800

    1100

    1275

    1220

    35

    36-φ30

    800

    1200

    1375

    1320

    35

    32-φ30

    800

    1300

    1475

    1420

    35

    36-φ30

    800

    1400

    1575

    1520

    35

    36-φ30

    800

    1500

    1675

    1620

    35

    36-φ30

    850

    1600

    1790

    1730

    35

    40-φ30

    850

    1800

    1990

    1930

    35

    44-φ30

    1100

    2000

    2190

    2130

    35

    46-φ30

    1100

    电动推杆盲板阀
