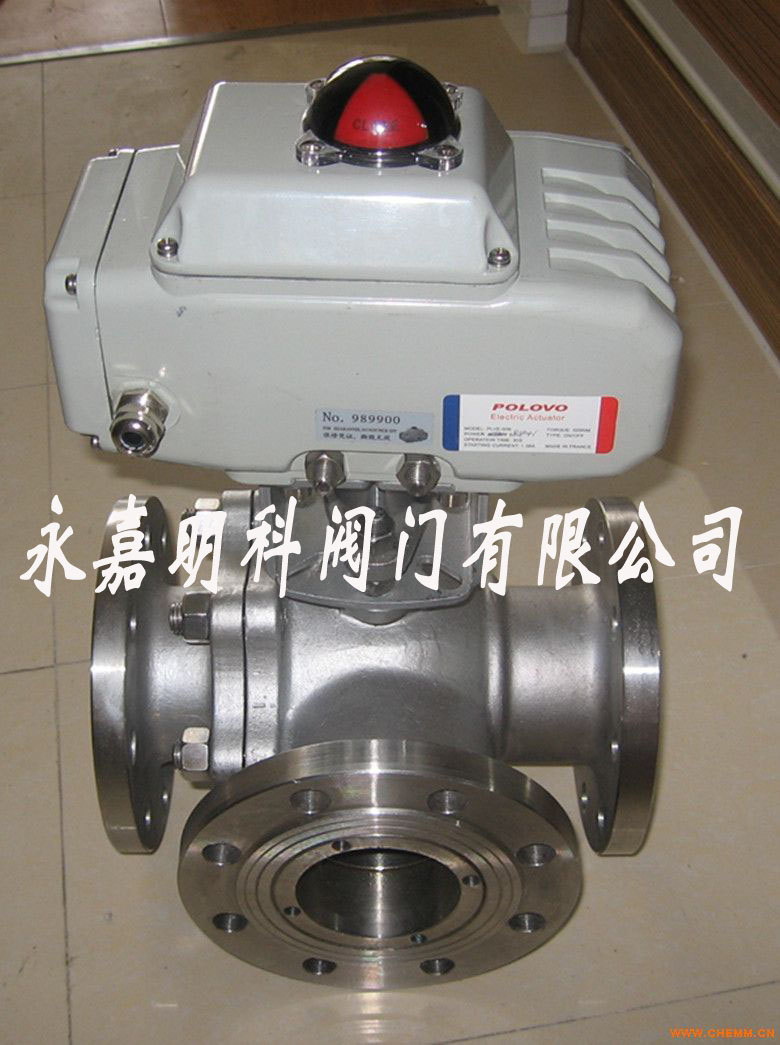

产品名称:Q944F不锈钢电动三通球阀
原产地:浙江省温州市永嘉县
压力范围:1.6 ~ 6.4 Mpa
阀门材质:碳钢,不锈钢
如要查阅相关产品的技术参数及技术问题,请立即联系
我们工作人员,我们一定会尽心尽力为您提供优质的服务。
联系电话:+86 0577-67981509 QQ: 3031161982
电动三通球阀结构特点
1.三通球阀有两座和四座密封结构,阀芯孔道有L型和T型两种结构形式,采用控制阀芯旋转角度,改变阀芯孔道与管道口的连接状态,可实现对三条支管不同的组合控制。三通球阀流通能力大,可控制气体、液体、蒸汽,更适用于控制高粘度,纤维颗粒状的流体。也适用于密封要求较严格的场合。
2.两阀座密封三通球阀具有结构紧凑、外形美观、密封性能好,它能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。
3.四阀座密封三通球阀具有造型美观、结构紧凑合理,它不仅可实现介质流向的切换,也可使三个通道相互连通,同时可关闭任意一个通道,使另外两个通道连通,灵活控制管路介质的合流或分流。
4.T型阀芯孔道可使三条正交的管道互相连通或切换,起分流或合流作用;L型孔道连接相互正交的两管道。使另一条孔道切断,起改变介质流向作用。
5.三通球阀的主要产品系列:如流向图所示选择工况; L型图、T型图
■防火、防静电设计
■阀杆防爆出装置
■阀球上设计有压力平衡孔
■双层阀杆填料与对压碟型弹片装置
◇电动三通球阀 选项参数
电动执行器选配:PLVE系列、PLVQ系列
作用形式: 普通开关型、调节型(4~20mA)
环境温度: -30℃~+70℃
电源电压: AC220V、AC380V(其他定制DC24等)50/60Hz
防护等级: IP67、IP68可选
功能选项 (可选)
防 爆 型: 防爆等级:dⅡBT3/T4
信号反馈: 有源信号、S无源信号
带加热器: 可在潮湿环境中干燥执行器内元件(可选)
手动功能: 电动执行器带有手动开阀、关阀功能
调 节 型: 输入4~20mA信号,实现阀门调节功能
备注: 电动执行器参数请另参考所选配的电动执行器资料.
◇电动三通球阀 ,球阀阀体参数
电动三通球阀参数:
公称压力:PN1.6、2.5、4.0、6.4Mpa、1000WOG
连接方式:法兰150 (L型、T型)
阀体材质:铸钢(WCB)、不锈钢CF8(304)、CF8M(316)
阀球材质:不锈钢CF8(304)、CF8M(316)
密封材料:PTFE、PPL
适用温度范围:-20℃~232℃~350℃
适用介质:水、油、气等某些腐蚀性液体(W•O•G)
◇电动三通球阀主要技术参数:
驱动 |
压缩空气5~7bar(可带手轮) |
公称通经 |
15~100mm |
公称压力 |
1.6~4.0MPa |
适用温度 |
PTFE:-29~+150℃ |
EK:-29~+230℃ |
合金:-40~+425℃ |
连接方式 |
法兰 |
阀结构 |
三通L、三通T |
阀体材质 |
316L、316、304、304L、碳钢 |
阀球材质 |
316L、316、304、304L |
密封材质 |
PTFE、EK、合金 |
适用介质 |
气体、水及油类等 |
可选附件 |
限位开关、定位器、电磁阀、减压阀 |
电动三通球阀 Q944F Q945F 设计标准
设计标准:GB/T12237-1989;DIN3357/1,2:API608
法兰尺寸:GB/T9113.1、JB/T79;DIN3202;JIS B2002;ASME B16.10
结构长度:GB/T12221-1989;DIN3202;JIS B2002:ASME B16.10
检验试验:GB/T13927;DIN3230/3;API598;JIS B2003
电动三通球阀 Q944F Q945F 主要零部件材料
零件名称 |
材质 |
GB |
ASTM |
阀体、阀盖 |
WCB |
A216-WCB |
密封圈 |
PTFE、对位聚苯 |
PTFE、对位聚苯 |
球体 |
1Cr18Ni9Ti |
SS 304 |
阀座、阀杆 |
2Cr13 |
A246-416 |
双头螺栓 |
35CrMoA |
A193-B7 |
电动三通球阀 Q944F Q945F 流向图
电动三通球阀 性能规范
电动三通球阀主要零件材料
阀体\阀盖 |
GB |
WCB |
ZGlCrl8Ni9Ti |
ZGOCfl8Nil2M02Ti |
ASTM |
WCB |
CF8 |
CF8M |
球体 |
? GB |
2Cfl3 |
1Cfl8Ni9Ti |
0Cfl8Ni12M02Ti |
ASTM |
420 |
304 |
316 |
阀杆 |
GB |
2Crl3 |
1Crl8Ni9Ti |
0Crl8Ni12M02Ti |
ASTM |
420 |
304 |
316 |
阀座\密封面 |
GB |
聚四氟乙烯 |
对位聚苯 |
聚四氟乙烯 |
对位聚苯 |
聚四氟乙烯 |
对位聚苯 |
ASTM |
聚四氟乙烯 |
对位聚苯 |
聚四氟乙烯 |
对位聚苯 |
聚四氟乙烯 |
对位聚苯 |
填料 |
GB |
聚四氟乙烯 |
柔性石墨 |
聚四氟乙烯 |
柔性石墨 |
聚四氟乙烯 |
柔性石墨 |
ASTM |
聚四氟乙烯 |
柔性石墨 |
聚四氟乙烯 |
柔性石墨 |
聚四氟乙烯 |
柔性石墨 |
螺栓 |
GB |
35 |
0Crl8Ni9 |
0Crl8Ni9 |
ASTM |
A193B7 |
A320-B8 |
A320-B8 |
螺母 |
GB |
45 |
0Cfl8Ni9 |
0Crl8Ni9 |
ASTM |
A1942H |
A194-8 |
A194-8 |
电动三通球阀主要外形尺寸
公称压力
或压力级 |
公称通径 |
尺寸(mm) |
mm |
in |
L |
L1 |
D |
D1 |
D2 |
b |
z-Φd |
PN1.6MPa |
15 |
|
130 |
65 |
95 |
65 |
45 |
14 |
4-14 |
20 |
|
150 |
75 |
105 |
75 |
55/58 |
14/16 |
4-14 |
25 |
|
160 |
80 |
115 |
85 |
65/68 |
14/16 |
4-14 |
32 |
|
180 |
90 |
135/140 |
100 |
78 |
16 |
4-18 |
40 |
|
200 |
100 |
145/150 |
110 |
85/88 |
16 |
4-18 |
50 |
|
230 |
115 |
160/165 |
125 |
100/102 |
16/18 |
4-18 |
65 |
|
290 |
145 |
180/185 |
145 |
120/122 |
18 |
4-18 |
80 |
|
310 |
155 |
195/200 |
160 |
135/138 |
20 |
4-18 |
100 |
|
350 |
175 |
215/220 |
180 |
155/158 |
20 |
4-18 |
125 |
|
400 |
200 |
245/250 |
210 |
185/188 |
22 |
4-18 |
150 |
|
480 |
240 |
280/285 |
240 |
210/212 |
24/22 |
8-23/8-22 |
PN2.5MPa |
15 |
|
130 |
65 |
95 |
65 |
45 |
16 |
4-14 |
20 |
|
150 |
75 |
105 |
75 |
55/58 |
16 |
4-14 |
25 |
|
160 |
80 |
115 |
85 |
65/68 |
16 |
4-14 |
32 |
|
180 |
90 |
135/140 |
100 |
78 |
18 |
4-18 |
40 |
|
200 |
100 |
145/150 |
110 |
85/88 |
18 |
4-18 |
50 |
|
230 |
115 |
160/165 |
125 |
100/102 |
20 |
4-18 |
65 |
|
290 |
145 |
180/185 |
145 |
120/122 |
22 |
8-18 |
80 |
|
310 |
155 |
195/200 |
160 |
135/138 |
22/24 |
8-18 |
100 |
|
350 |
175 |
230/235 |
190 |
160/162 |
24 |
8-23/8-22 |
125 |
|
400 |
200 |
270 |
220 |
188 |
28/26 |
8-25/8-26 |
150 |
|
480 |
240 |
300 |
250 |
218 |
30/28 |
8-25/8-26 |
PN4.0MPa |
15 |
|
130 |
65 |
95 |
65 |
45 |
16 |
4-14 |
20 |
|
150 |
75 |
105 |
75 |
55/58 |
16 |
4-14 |
25 |
|
160 |
80 |
115 |
85 |
65/68 |
16 |
4-14 |
32 |
|
180 |
90 |
135/140 |
100 |
78 |
18 |
4-18 |
40 |
|
200 |
100 |
145/150 |
110 |
85/88 |
18 |
4-18 |
50 |
|
230 |
115 |
160/165 |
125 |
100/102 |
20 |
4-18 |
65 |
|
290 |
145 |
180/185 |
145 |
120/122 |
22 |
8-18 |
80 |
|
310 |
155 |
195/200 |
160 |
135/138 |
22 |
8-18 |
100 |
|
350 |
175 |
230/235 |
190 |
160/162 |
24 |
8-23/8-22 |
125 |
|
400 |
200 |
270 |
220 |
188 |
28 |
8-25/8-26 |
150 |
|
480 |
240 |
300 |
250 |
218 |
30 |
8-25/8-26 |
注:1、表中以分数表示者,分子为JB/T74~90系列2尺寸(等同于原机标JB74~90-59的尺寸),分母为JB/T74~90系列1、GB9112~9131(PN1.6、2.5、4.0Mpa)及HGJ44~76尺寸。2、表中以分数表示者,分子为ANSI B16.5尺寸,分母为GB9112~9131、SH3406尺寸。
