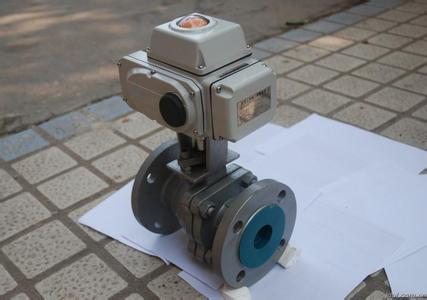

    Q941F电动法兰球阀

    产品名称:Q941F电动法兰球阀

    原产地:浙江省温州市永嘉县

    压力范围:1.6 ~ 6.4 Mpa

    阀门材质:碳钢,不锈钢等材质

    如要查阅相关产品的技术参数及技术问题,请立即联系

    我们工作人员,我们一定会尽心尽力为您提供优质的服务。

    联系电话:+86 0577-67981509    QQ: 3031161982



    Q941电动法兰球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式,电动执行机构内置伺服系统,无须另配伺服放大器,输入4-20mA信号及220VAC电源即可控制运转。具有连线简单,结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构可根据用户要求另配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气活塞式执行机构。

    技术参数和性能



    执行机构技术参数

    阀体参数

    电源

    AC200/220V,50/60Hz

    公称通径

    DN10~300mm

    输出力矩

    50N·M~2000N·M

    公称压力

    PN1.6 2.5 4.0 6.4 31.5MPa(定制)

    动作范围

    0~90° 0~360°

    泄漏量

    软密封:零泄漏

    硬密封:≤额定流量的10-5

    动作时间

    15秒/30秒/60秒

    执行机构

    可另配PSQ、HQ、UNIC、361RS
    等电子式电动执行机构

    保护装置

    过热保护

    流量特性

    快开特性

    环境温度

    -30°~60°

    可调范围

    DN10-80

    DN100-300

    250:1

    350:1

    手动操作

    同附带手柄操作

    基本误差

    ±1%

    限位

    电气、机械二重限位

    死区

    ≤1%

    防护等级

    相当于IP-65

    回差

    ≤1%

    位置测量

    可选装开关或电位计

    适用温度

    密封面

    驱动电机

    8W/E

    PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃

    进线接口

    PE1/2〞进线线锁







    试验压力
    (Mpa)

    公称压力(Mpa)

    压力级(class)

    JIS(Mpa)

    1.6

    2.5

    4.0

    6.4

    10.0

    150

    300

    600

    10K

    20K

    强度试验

    2.4

    3.8

    6.0

    9.6

    15.0

    3.1

    7.8

    15.3

    2.4

    3.8

    密封试验

    1.8

    2.8

    4.4

    7.0

    11.0

    2.2

    5.6

    11.2

    1.5

    2.8

    气密试验

    0.5~0.7


    主要零件材质



    零件名称

    材 料

    阀体

    WCB

    ZG1Cr18Ni9Ti

    CF8
    (304)

    CF3
    (304L)

    ZG1Cr18Ni12Mo2Ti

    CF8M(316)

    CF3M
    (316L)

    球体、阀杆

    2Cr13

    1Cr18Ni9Ti

    0Cr19Ni9
    (304)

    00Cr19Ni11
    (304L)

    1Cr18Ni12Mo2Ti

    0Cr17Ni12Mo2
    (316)

    00Cr17Ni12Mo2
    (316L)

    密封圈

    聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯 柔性石墨

    适用介质

    水、气体、蒸汽、油品等

    硝酸等腐蚀性介质

    强氧化性介质

    醋酸等腐蚀介质

    尿素等腐蚀性介质

    执行机构可直接接收计算机或工业仪表等输出的4~20mADC或1~5VDC控制信号,220VAC电源,根据阀位反馈信号与设定值比较偏差对执行机构驱动电机进行智能步距调整(PID调节),以实现与执行机构配套的阀门或其他装置开度的精确定位,同时输出4~20mADC的位置反馈信号。其核心控制部件电子式伺服控制器应用现代数字技术,对DCS/PLC规范设计而成,集信号采集、处理、反馈、控制于一体。采用独创的电子制动电路并附加机械阻尼装置消除惯性,可瞬时停机,定位时无振荡,定位精度可达0.3%以上。可控硅输出,动作时间快,输出稳定,可靠性高。体积小,轻便宜人,性能可靠,配套简单,流通能力大,特别适合于介质是粘稠,含颗粒,纤维性质的场合。目前该阀广泛应用于食品,环保,轻工,石油,造纸,化工,教学和科研设备,电力等行业的工业控制系数。

    外形尺寸



    公称压力DN

    L

    D

    H

    L1

    D1

    b

    Z-d1

    H1

    压力

    1.6/2.5/4.0

    1.6/2.5/4.0



    1.6/2.5/4.0

    1.6/2.5/4.0

    1.6/2.5/4.0



    15

    130/130/140

    95

    275

    157

    65

    14/16/16

    4-14

    48

    20

    140/140/150

    105

    280

    157

    75

    14/16/16

    4-14

    53

    25

    150/150/165

    115

    287

    157

    85

    14/16/16

    4-14

    58

    32

    165/165/180

    135

    354

    208

    100

    16/16/18

    4-18

    68

    40

    180/180/200

    145

    312

    208

    110

    16/16/18

    4-18

    73

    50

    200/200/220

    160

    325

    208

    125

    16/20/20

    4-18

    80

    65

    220/220/250

    180

    335

    256

    145

    18/22/22

    4-18/8-18/8-18

    90

    80

    250/250/280

    195

    365

    256

    160

    20/22/22

    8-18

    98

    100

    280/280/320

    215/230/230

    400

    256

    180/190/190

    20/24/24

    8-18/8-23/8-23

    120

    125

    320/320/360

    245/270/270

    420

    256

    210/220/220

    24/28/30

    8-23/8-25/8-25

    140

    150

    360/360/400

    280/300/300

    440

    256

    240/250/250

    24/28/30

    8-23/8-25/8-25

    167

    200

    400/400/550

    335/360/375

    470

    256

    295/310/320

    26/34/38

    12-23/12-25/12-30

    210

    250

    630 750

    405 470

    545

    380



    300

    750 870

    460 530

    580

    380



    执行标准
    1、设计与制造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
    2、法兰尺寸:JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、NF E29-211、DIN2543。
    3、结构长度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
    4、检验主试验:JB/T 9092、API 598。
