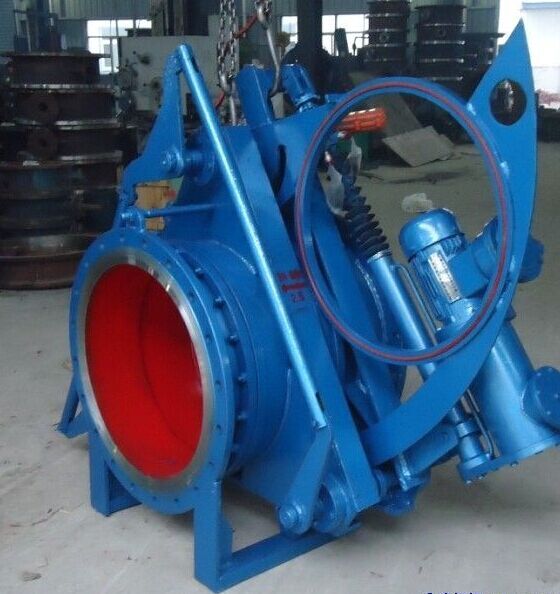

    F743X液动盲板阀
    F743X液动盲板阀详细资料:
    F743X液动盲板阀概述:
    液动扇形盲板阀,主要由左阀体、右阀体、丝杆、闸板、密封圈、组成,并由底座、支撑柱构成一个刚性结构体。阀门中设有夹紧、松开汽缸和翻板汽缸,夹紧、松开汽缸通过杠杆和丝杆螺旋驱动左、右阀体完成松开、夹紧动作,翻板汽缸驱动闸板完成开关动作。橡胶密封圈镶钳在闸板上,具有耐高温、密封性能好、更换方便、使用寿命长等特点。
    液动盲板阀可以单台远距离控制,亦可多台联网远距离控制,非正常情况下还可以利用阀门本身装置手动操作。

    F743X液动盲板阀结构特点:

    1、采用扇形结构,阀门启闭作<90°的回转,启闭迅速自操作灵活方便。
    2、丝杆增力夹紧结构,自锁性好,密封副不会动松开造成介质外漏。
    3、增加了水冷机构的阀门,最高耐温≤450℃,尤其适用干法除尘及冷却系统。
    4、配有多种驱动方式可供选择,气动、液动、电动可实现计算机程序控制。
    5、泄漏率:符合GB/T13927。
    操作方法及主要事项:
    1、用扳手依次逆时针旋动三个连接螺杆,使阀体与闸板分离并有均衡,适量的间隙(16mm左右)。确认后转动闸板到工作位置,反向旋动连接螺杆,使闸板与阀体紧密接触,达到绝对密封的目的。
    2、橡胶密封圈不得与阀体粘连或发生硬摩擦,以防止损坏橡胶密封圈,破坏阀门的工作性能。
    3、扇形盲板阀为敞开式阀门,左右阀体松开时,介质要外溢,为确保安全,在关闭时,请先关闭眼镜阀前的煤气蝶阀,请采用通风和其它能保证安全的措施,同时建议阀板下不能站人,以防万一造成人员伤害。
    F743X液动盲板阀参数:
    公称压力MPa
    0.25
    0.15
    0.10
    0.05
    密封试验压力MPa
    0.275
    0.165
    0.11
    0.055
    强度试验压力MPa
    0.40
    0.225
    0.15
    0.075
    驱动源
    压缩空气0.4-0.6MPa 油压压力6.3MPa 3相380V50HZ
    适用温度℃
    丁腈橡胶
    硅橡胶
    氟橡胶
    -20-100
    -20-200
    -20-300


    启闭时间S
    ≤60
    主要零部件材料
    阀体、闸板为碳钢;丝杆为合金钢;螺母为锰铜合金、球墨铸铁;伸缩器为不锈钢
