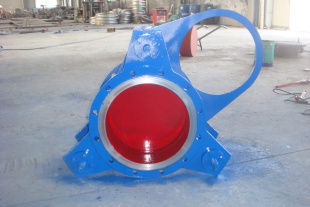

    F43X手动扇形盲板阀

     F43X手动扇形盲板阀详细资料:

    F43X手动扇形盲板阀概述:

    本系列扇形盲板阀又称眼镜阀、翻板阀、扇形阀,系GB6222《工业企业煤气安全规程》要求的可靠切断气体介质的设备。广泛应用于工矿企业、市政、环保等行业的气体介质管理系统中,尤其适用于有害、有毒、易燃气体的绝对切断。亦适宜做管道终端的盲板,以缩短检修时间或方便连接新的管路。
         该系列扇形盲板阀与其他在管路中做绝对切断的阀门设备相比,具有结构新颖、重量轻、体积小、操作方便、动作迅速、切断气体性能绝对可靠的特点。

    扇形盲板阀工作原理:

         F43X手动扇形盲板阀由左阀体、右阀体、中阀体、连接螺杆(三根)组成。用扳手旋转连接螺杆,使左右阀体完成夹紧和松开动作,利用闸板上盲板和通孔板的位置变换达到启闭目的。本阀具有结构简单,重量轻,性能可靠,操作方便等特点。本阀为短结构系列,橡胶密封圈分别安装在左、右阀体上。

    F43X手动扇形盲板阀结构特点:

    1、采用扇形结构,阀门启闭作<90°的回转,启闭迅速自操作灵活方便。

    2、丝杆增力夹紧结构,自锁性好,密封副不会动松开造成介质外漏。

    3、增加了水冷机构的阀门,最高耐温≤450℃,尤其适用干法除尘及冷却系统。

    4、配有多种驱动方式可供选择,气动、液动、电动可实现计算机程序控制。
    扇形盲板阀主要性能指标:

    公称压力MPa 0.25 0.15 0.1 0.05
    密封试验压力MPa 0.275 0.165 0.11 0.055
    强度试验压力MPa 0.4 0.225 0.15 0.075
    适用温度℃ 丁腈橡胶 硅橡胶 氟橡胶
    <120 <250 <300
    适用介质 煤气等有毒、有害、易燃气体
    采用标准 连接法兰尺寸符合JB/T81-94标准,检测方法符合GB/T13927-92标准
    主要零部件材料 阀体、闸板为碳钢;连接轴、伸缩器为碳钢或不锈钢;密封圈为橡胶

    扇形盲板阀主要外形连接尺寸:                                          单位:mm


    DN D D1 b n-φd 短系列 L
    100 210 170 12 4-φ18 210
    150 265 225 14 8-φ18 210
    200 320 280 14 8-φ18 230
    250 375 335 14 12-φ18 250
    300 440 395 16 12-φ22 270
    350 490 445 16 12-φ22 290
    400 540 495 16 16-φ22 310
    450 595 550 20 16-φ22 330
    500 645 600 20 20-φ22 350
    600 755 705 20 20-φ26 370
    700 860 810 20 24-φ26 390
    800 975 920 22 24-φ30 410
    900 1075 1020 22 24-φ30 430
    1000 1175 1120 22 28-φ30 450
    1200 1375 1320 22 32-φ30 470
    1400 1575 1520 26 36-φ30 490
    1500 1675 1620 26 36-φ30 510
    1600 1790 1730 26 40-φ30 530
    1800 1990 1930 26 44-φ30 550
    2000 2190 2130 26 48-φ30 570
