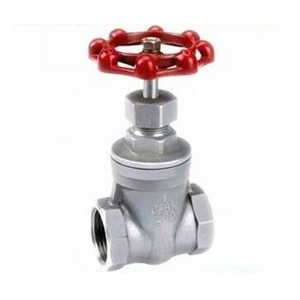

Z15W不锈钢丝口闸阀详细资料：
Z15W不锈钢丝口闸阀概述：
公称压力:1.6、2.5MPa
适用温度范围:-20~232℃~350℃
适用介质:水、油、气及某些腐蚀性液体(W.O.G)
螺纹类型:G?NPT.BSPT.BSP.DIN259/2999
Z15F内螺纹闸阀，主要为内螺纹连接方式，采用聚四氟密封，螺纹一般为管螺纹，G螺纹，RC螺纹，当然也可以做成承插焊接方式，
不锈钢丝口闸阀结构图：
|
序号NO.
|
零件名称
|
材质
|
|
1
|
阀体
|
不锈钢CF8M/CF8
|
|
2
|
闸板
|
不锈钢CF8M/CF8
|
|
3
|
阀杆
|
不锈钢SS316/304
|
|
4
|
阀盖
|
不锈钢CF8M/CF8
|
|
5
|
填料
|
聚四氟乙烯
|
|
6
|
止推垫片
|
不锈钢SS304
|
|
7
|
阀杆架
|
不锈钢SS316/SS304
|
|
8
|
填料
|
聚四氟乙烯PTFE
|
|
9
|
螺母
|
不锈钢SS304
|
|
10
|
填料压盖螺母
|
不锈钢SS316/SS304
|
|
11
|
手轮
|
铝合金
|
|
12
|
铭牌
|
铝
|
|
13
|
手轮垫片
|
不锈钢SS304
|
|
14
|
手轮螺母
|
不锈钢SS304
|
不锈钢丝口闸阀主要连接尺寸及重量：
|
SIZE
|
1/2″
|
3/4″
|
1″
|
11/4″
|
11/2″
|
2″
|
|
A
|
15
|
20
|
25
|
32
|
38
|
50
|
|
H
|
90
|
97
|
108
|
120
|
146
|
163
|
|
L
|
55
|
60
|
65
|
75
|
85
|
95
|
|
D
|
70
|
70
|
80
|
80
|
90
|
100
|
