DZ41H/Y低温闸阀详细资料：

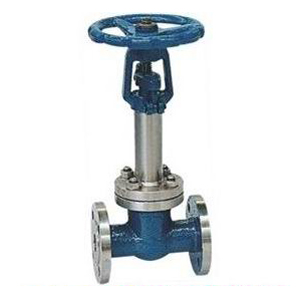

DZ41H/Y低温闸阀概述:
低温闸阀结构紧凑、体积小、刚性好、安全可靠。关闭件(闸板)采用弹性结构，在工作中能自动补偿由于异常负荷或温度引起的阀体变形。因此，密封可靠，并且不会产生闸板楔死。阀座可为更换式阀座，可以任意组合与关闭件密封面材质的配对，以满足工况要求，延长使用寿命。
低温闸阀关闭时 , 密封面可以只依靠介质压力来密封 , 即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。大部分闸阀是采用强制密封的 , 即阀门关闭时，要依靠外力强行将闸板压向阀座 , 以保证密封面的密封性。
低温闸阀的闸板随阀杆一起作直线运动的，叫升降杆闸阀 （ 亦叫明杆闸阀）。通常在升降杆上 有梯形螺纹，通过阀门顶端的螺母以及阀体上的导槽，将旋转运动变为直线运动 , 也就是将操作转矩变为操作推力。
执行标准
|
设计与制造
|
结构长度
|
法兰尺寸
|
压力-温度
|
试验-检验
|
|
JB/T7749
|
GB12221
|
JB79
|
Gb9131
|
JB/T9092
|
低温闸阀压力试验
|
公称压力PN
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
|
强度试验
|
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
|
水密封试验
|
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
|
上密封试验
|
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
|
气密封试验
|
0.4-0.7
|
DZ41H/Y低温闸阀主要零件材料及性能:
|
体盖板
|
阀杆
|
密封面
|
垫片
|
填料
|
工作温度
|
适用介质
|
|
ZGoCrMNVAI低温高压铸钢
|
1Cr7Ni12
|
STL/STL
|
1Cr13/柔性石墨
低温石棉
|
PTFE浸聚四氟乙
烯石棉绳
柔性石墨
|
-46
|
丙烷/炳烯
甲醇/乙烷
煤气/液氨
|
|
LCB
|
|
ZGoCrMNVAI低温高压铸钢
|
-60
|
|
LC1
|
|
ZGoCrMNVAI低温高压铸钢
|
-73
|
|
LC2
|
|
ZGoCrMNVAI低温高压铸钢
|
1Cr18Ni9Ti
|
-101
|
|
LC3
|
|
ZGoCrMNVAI低温高压铸钢
|
-115
|
|
LC4
|
|
ZGoCrMNVAI低温高压铸钢
|
-196
|
DZ41H/Y低温闸阀主要尺寸PN1.6MPa-2.5 MPa
|
1.6MPa
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
n-Φd
|
H
|
D0
|
|
凸面法法
RF
DZ40Y-16LCB
DZ40Y-16LC1
DZ40Y-16LC2
DZ40Y-16LC3
DZ40Y-16LC4
DZ40Y-16P
DZ40Y-16R
|
20
|
150
|
105
|
75
|
55
|
14
|
4-Φ14
|
320
|
140
|
|
25
|
160
|
115
|
85
|
65
|
14
|
4-Φ14
|
350
|
160
|
|
32
|
180
|
135
|
100
|
78
|
16
|
4-Φ18
|
385
|
180
|
|
40
|
200
|
145
|
110
|
85
|
16
|
4-Φ18
|
420
|
220
|
|
50
|
250
|
160
|
125
|
100
|
16
|
4-Φ18
|
540
|
240
|
|
65
|
265
|
180
|
145
|
120
|
18
|
4-Φ18
|
610
|
240
|
|
80
|
280
|
195
|
160
|
135
|
20
|
8-Φ18
|
690
|
280
|
|
100
|
300
|
215
|
180
|
155
|
20
|
8-Φ18
|
780
|
300
|
|
125
|
325
|
245
|
210
|
185
|
22
|
8-Φ18
|
930
|
320
|
|
150
|
350
|
280
|
240
|
210
|
24
|
8-Φ23
|
980
|
350
|
|
200
|
400
|
335
|
295
|
265
|
26
|
12-Φ26
|
1180
|
400
|
|
250
|
450
|
105
|
355
|
320
|
30
|
12-Φ30
|
1390
|
450
|
|
300
|
500
|
460
|
410
|
375
|
30
|
12-Φ30
|
1620
|
500
|
|
350
|
550
|
520
|
470
|
435
|
34
|
16-Φ34
|
1810
|
500
|
|
400
|
600
|
580
|
525
|
485
|
36
|
16-Φ36
|
1970
|
550
|
|
2.5MPa
|
20
|
150
|
105
|
75
|
55
|
16
|
4-Φ16
|
320
|
140
|
|
凸面法法
RF
DZ40Y-25LCB
DZ40Y-25LC1
DZ40Y-25LC2
DZ40Y-25LC3
DZ40Y-25LC4
DZ40Y-25P
DZ40Y-25R
|
25
|
160
|
115
|
85
|
65
|
16
|
4-Φ16
|
350
|
160
|
|
32
|
180
|
135
|
100
|
78
|
18
|
4-Φ18
|
385
|
180
|
|
40
|
200
|
145
|
110
|
85
|
18
|
4-Φ18
|
420
|
200
|
|
50
|
250
|
160
|
125
|
100
|
20
|
4-Φ20
|
540
|
240
|
|
65
|
265
|
180
|
145
|
125
|
22
|
8-Φ22
|
510
|
240
|
|
80
|
280
|
195
|
160
|
135
|
22
|
8-Φ22
|
690
|
280
|
|
100
|
300
|
230
|
190
|
160
|
24
|
8-Φ24
|
780
|
300
|
|
125
|
325
|
270
|
220
|
188
|
28
|
8-Φ28
|
930
|
300
|
|
150
|
350
|
300
|
250
|
218
|
30
|
8-Φ30
|
980
|
320
|
|
200
|
400
|
360
|
310
|
278
|
34
|
12-Φ34
|
1180
|
360
|
|
250
|
450
|
425
|
370
|
332
|
36
|
12-Φ36
|
1390
|
400
|
|
300
|
500
|
485
|
430
|
390
|
40
|
16-Φ40
|
1620
|
450
|
|
350
|
550
|
550
|
490
|
448
|
44
|
16-Φ44
|
1810
|
500
|
|
400
|
600
|
610
|
550
|
505
|
48
|
16-Φ48
|
1990
|
560
|
DZ41H/Y/F低温闸阀规格主要尺寸PN4.0MPa-10.0MPa
|
4.0 MPa
|
DN
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
n-Φd
|
H
|
D0
|
|
凹面法法
MFM
DZ40Y-40LCB
DZ40Y-40LC1
DZ40Y-40LC2
DZ40Y-40LC3
DZ40Y-40LC4
DZ40Y-40P
DZ40Y-40R
|
20
|
150
|
105
|
75
|
55
|
51
|
16
|
4-Φ14
|
330
|
140
|
|
25
|
160
|
115
|
85
|
65
|
58
|
16
|
4-Φ14
|
360
|
160
|
|
32
|
180
|
135
|
100
|
78
|
66
|
18
|
4-Φ18
|
440
|
180
|
|
40
|
200
|
145
|
110
|
85
|
76
|
18
|
4-Φ18
|
455
|
200
|
|
50
|
250
|
160
|
125
|
100
|
88
|
20
|
4-Φ18
|
575
|
240
|
|
65
|
380
|
180
|
145
|
120
|
110
|
22
|
4-Φ20
|
635
|
240
|
|
80
|
3103
|
195
|
160
|
135
|
121
|
22
|
8-Φ22
|
715
|
280
|
|
100
|
50
|
230
|
190
|
160
|
150
|
24
|
8-Φ22
|
815
|
300
|
|
125
|
400
|
270
|
220
|
188
|
176
|
28
|
8-Φ24
|
965
|
360
|
|
150
|
450
|
300
|
250
|
218
|
204
|
30
|
8-Φ28
|
1025
|
400
|
|
200
|
550
|
375
|
320
|
282
|
160
|
38
|
8-Φ30
|
1225
|
450
|
|
250
|
650
|
445
|
385
|
345
|
313
|
42
|
12-Φ34
|
1440
|
560
|
|
300
|
750
|
510
|
450
|
408
|
364
|
46
|
16-Φ34
|
1665
|
5470
|
|
350
|
850
|
570
|
510
|
465
|
422
|
52
|
16-Φ41
|
1880
|
720
|
|
400
|
950
|
655
|
585
|
535
|
474
|
58
|
16-Φ18
|
2050
|
800
|
|
6.4MPa
|
20
|
190
|
125
|
90
|
68
|
51
|
20
|
4-Φ18
|
330
|
180
|
|
凹面法法
MFM
DZ40Y-64LCB
DZ40Y-64LC1
DZ40Y-64LC2
DZ40Y-64LC3
DZ40Y-64LC4
DZ40Y-64P
DZ40Y-64R
|
25
|
210
|
135
|
100
|
78
|
58
|
22
|
4-Φ23
|
360
|
180
|
|
32
|
230
|
150
|
110
|
82
|
66
|
24
|
4-Φ23
|
410
|
180
|
|
40
|
240
|
165
|
125
|
95
|
76
|
24
|
4-Φ23
|
480
|
220
|
|
50
|
250
|
175
|
135
|
105
|
88
|
26
|
4-Φ23
|
585
|
240
|
|
65
|
280
|
200
|
160
|
130
|
110
|
28
|
8-Φ23
|
690
|
240
|
|
80
|
310
|
210
|
170
|
140
|
121
|
30
|
8-Φ23
|
745
|
280
|
|
100
|
350
|
250
|
200
|
168
|
150
|
32
|
8-Φ25
|
885
|
300
|
|
125
|
400
|
295
|
240
|
202
|
176
|
36
|
8-Φ30
|
985
|
360
|
|
150
|
450
|
340
|
280
|
240
|
204
|
38
|
8-Φ34
|
1050
|
400
|
|
200
|
550
|
405
|
345
|
300
|
260
|
44
|
12-Φ34
|
1240
|
450
|
|
250
|
650
|
470
|
400
|
352
|
313
|
48
|
12-Φ41
|
1460
|
560
|
|
300
|
750
|
530
|
160
|
412
|
364
|
54
|
16-Φ41
|
1670
|
5640
|
|
10.0MPa
|
25
|
210
|
135
|
100
|
78
|
58
|
24
|
4-Φ18
|
365
|
200
|
|
凹面法法
MFM
DZ40Y-100LCB
DZ40Y-100LC1
DZ40Y-100LC2
DZ40Y-100LC3
DZ40Y-100LC4
DZ40Y-100P
DZ40Y-100R
|
32
|
230
|
150
|
110
|
82
|
66
|
24
|
4-Φ23
|
420
|
200
|
|
50
|
250
|
195
|
145
|
112
|
88
|
28
|
4-Φ25
|
630
|
240
|
|
65
|
280
|
220
|
170
|
138
|
110
|
32
|
8-Φ25
|
700
|
240
|
|
80
|
310
|
230
|
180
|
148
|
121
|
34
|
8-Φ25
|
760
|
280
|
|
100
|
350
|
265
|
210
|
172
|
150
|
38
|
8-Φ30
|
900
|
280
|
