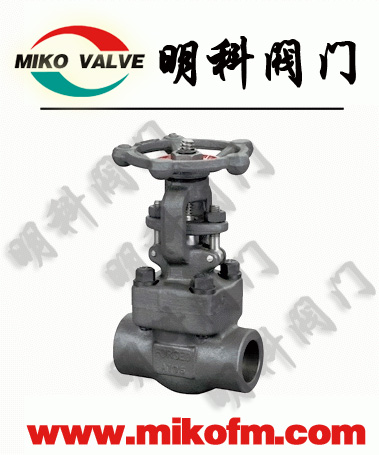

Z61Y锻钢焊接闸阀详细资料：
Z61Y锻钢焊接闸阀概述：
锻钢闸阀有三种阀盖设计形式。种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片 (316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊逶连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密封环密封。
Z61Y锻钢焊接闸阀标准：
闸阀的设计与 APl602，BS5352和ASME B16.34。检验与测试按APl598，标记按MSS-SP-25。
Z61Y锻钢焊接闸阀结构特点：
全径或缩径
明杆支架式
自定心压板压套式
螺栓连接、缠绕垫片密封式阀盖；螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
整体式上密封座
承插端符合
螺纹连接端 (NPT)符合ANSI／ASME B1.20.1
Z61Y锻钢焊接闸阀优点：
流体阻力小 , 密封面受介质的冲刷和侵蚀小。
开闭较省力。
介质流向不受限制 , 不扰流、不降低压力。
形体简单 , 结构长度短，制造工艺性好，适用范围广。
Z61Y锻钢闸阀的缺点如下：
密封面之间易引起冲蚀和擦伤，维修比较困难。
外形尺寸较大，开启需要一定的空间，开闭时间长。
结构较复杂。
Z61Y锻钢焊接闸阀材料：
|
序号
|
零件名称
|
CStoASTM
|
AStoASTM
|
SStoASTM
|
|
A105
|
F22
|
F304(L)
|
F316(L)
|
|
1
|
阀体
|
A105
|
A182F22
|
A182F304(L)
|
A182F316(L)
|
|
2
|
阀座
|
A276420
|
A276304
|
A276304(L)
|
A276316(L)
|
|
3
|
闸板
|
A182F430&410
|
A182F304
|
A182F304(L)
|
A182F316(L)
|
|
4
|
阀杆
|
A182F6
|
A182F304
|
A182F304(L)
|
A182F316(L)
|
|
5
|
垫片
|
316夹柔性石墨
|
316夹PTFE
|
|
6
|
阀盖
|
A105
|
A276f304
|
A276F304(L)
|
A276F316(L)
|
|
7
|
螺栓
|
A193B7
|
A193B16
|
A193B8
|
A193B8M
|
|
8
|
销钉
|
A276420
|
A276 304
|
|
9
|
填料压套
|
A276410
|
A182F304(L)
|
A182F316(L)
|
|
10
|
活节螺栓
|
A193B7
|
A193B16
|
A193B8
|
A193B8M
|
|
11
|
填料压板
|
A105
|
A182F11
|
A182F304(L)
|
A182F316(L)
|
|
12
|
螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
13
|
阀杆螺母
|
A276420
|
|
14
|
锁紧螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
15
|
铭牌
|
SS
|
|
16
|
手轮
|
A197
|
|
17
|
垫片
|
A473431
|
|
|
18
|
填料
|
柔性石墨
|
PTFE
|
|
适用介质
|
水、蒸汽、油品等
|
水、蒸汽、油品等
|
硝酸、醋酸等
|
|
适用温度
|
—29℃～425℃
|
—29℃～550℃
|
—29℃～200℃
|
备注：客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定。CS=碳钢;AS=合金钢;SS=不锈钢;
Z61Y锻钢承插焊闸阀连接尺寸:
|
NPS
|
缩径
|
3/8"
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
|
|
全径
|
|
3/8"
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
|
L
|
79
|
79
|
92
|
111
|
120
|
120
|
140
|
178
|
|
H(开)
|
158
|
158
|
169
|
197
|
236
|
246
|
283
|
330
|
|
W
|
100
|
100
|
100
|
125
|
160
|
160
|
180
|
200
|
|
重量
|
螺栓式
|
2.0
|
2.1
|
2.3
|
4.3
|
5.9
|
6.9
|
11.1
|
15.2
|
|
焊接式
|
1.7
|
1.8
|
2.0
|
3.8
|
5.1
|
6.1
|
10.2
|
14.2
|
安装与维护应注意以下事项：
手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。
双闸板闸阀应垂直安装（即阀杆处于垂直位置 , 手轮在顶部 ）。
带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力 ）。
带传动机构的闸阀，按产品使用说明书的规定安装。
如果阀门经常开关使用 , 每月至少润滑一次。
