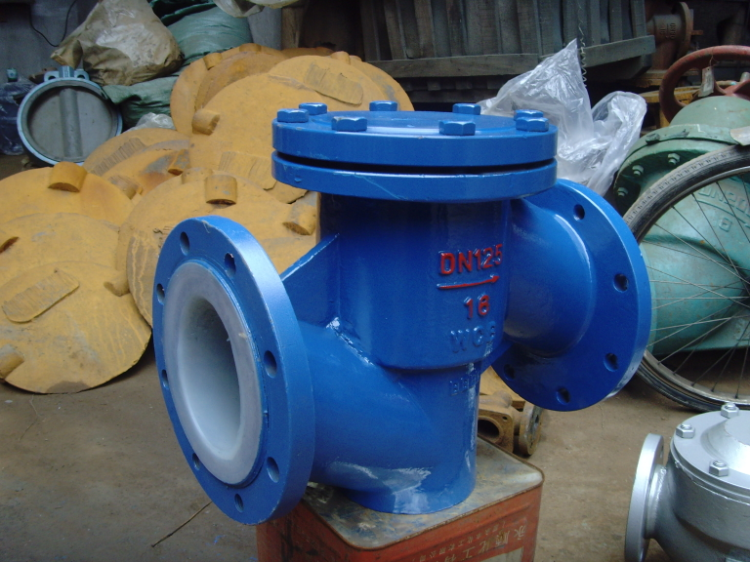

    H41F46升降式衬氟止回阀

    H41F46升降式衬氟止回阀详细资料:

    H41F46升降式衬氟止回阀概述:

    H41F46升降式衬氟止回阀又称氟塑料衬里耐腐阀门,是将聚四氟乙烯树脂(或型材经加工)采用模压(或镶嵌)方法置于钢质或铁质的阀门承压件的内壁(同样的方法适用于各类压力容器及管路附件的内衬)或阀门内件的外表面,利用其在抗强腐蚀介质方面的独特性能制做成各类阀门和压力容器。

    升降式衬氟止回阀只是允许介质向一个方向流动,而且阻止反方向流动,通常这种衬氟阀门是自动工作的,在一个方向流动的压力作用下,阀瓣打开,液体反方向流动时有液体压力和阀瓣的自重,合阀瓣作用于阀重,从而切断流动。其中止回阀就是这种类型的阀门,它包括升降式止回阀、旋启式止回阀、对夹式止回阀等。

     H41F46升降式衬氟止回阀当介质由阀体箭头所示流向进入阀体,介质的压力作用在阀瓣上产生向上的推力,当介质推力大于阀瓣重力时,阀门打开。当阀后介质压力作用在阀瓣上的力加上阀瓣自身重力大于阀前压力作用在阀瓣上的力时,阀门关闭,阻止介质倒流。

    H41F46升降式衬氟止回阀结构图

    安装和维护:


    1,本阀门通路两端须堵塞,存在干燥通风的室内。如长期存放,应经常检查防锈蚀。
    2,安装前应将阀门清洗干净,并消除在运输过程中造成的缺陷。
    3,安装时必须仔细核对阀门上的标志和铭牌是否符合使用要求。
    4,升降式垂直瓣止回阀应安装在垂直管道上。
    5,升降式水平瓣止回阀应安装在水平管道上。
    6,在管线中不要使止回阀承受重量,大型的止回阀应独立支撑,使之不受管系产生的压力的影响。
    7,安装止回阀时,应特别注意介质流动方向,应使介质正常流动方向与阀体上指示的箭头方向相一致,否则就会截断介质的正常流动。底阀应安装在水泵吸水管路的底端。
    8,通式升降式止回阀应安装于水平管路上,立式升降式止回阀和底阀一般安装在垂直管路上,并且介质自下而上流动。
    9,止回阀关闭时,会在管路中产生水锤压力,严重时会导致阀门、管路或设备的损坏,尤其对于大口管路或高压管路,故应引起止回阀选用者的高度注意。

    H41F46升降式衬氟止回阀主要要零部件材料表:

    序号
    零件名称
    灰铸铁
    铸钢
    不锈耐酸铸钢
    超低碳不锈耐酸铸钢
    Z
    C
    P
    R
    PL
    RL
    1
    阀体/阀盖
    HT250
    WCB
    CF8
    CF8M
    CF3
    CF3M
    2
    阀瓣/阀杆
    35
    1Cr13
    1Cr18Ni9
    1Cr18Ni12Mo2Ti
    00Cr18Ni10
    00Cr17Ni14Mo2
    3
    衬里/阀座
    PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
    4
    紧固螺栓
    WCB
    1Cr17Ni2
    1Cr18Ni9Ti
    5
    螺母
    PTFE(F4)
    CF8
    CF8

     H41F46升降式衬氟止回阀主要外形和连接尺寸:


    公称通经
    L
    D
    D1
    D2
    f
    b
    Z-φd
    D
    D1
    D2
    f
    b
    Z-φd
    DN(mm)
    NPS(inch)
    PN1.0MPa
    PN1.6MPa
    15
    1/2
    130
    95
    65
    45
    2
    14
    4-φ14
    130
    95
    65
    2
    14
    4-φ14
    20
    3/4
    150
    105
    75
    55
    2
    16
    4-φ14
    150
    105
    75
    2
    16
    4-φ14
    25
    1
    160
    115
    85
    65
    2
    16
    4-φ14
    160
    115
    85
    2
    16
    4-φ14
    32
    5/4
    180
    135
    100
    78
    2
    18
    4-φ18
    180
    135
    100
    2
    18
    4-φ18
    40
    3/2
    200
    145
    110
    85
    3
    18
    4-φ18
    200
    145
    110
    3
    18
    4-φ18
    50
    2
    230
    160
    125
    100
    3
    20
    4-φ18
    230
    160
    125
    3
    20
    4-φ18
    65
    5/2
    290
    180
    145
    120
    3
    20
    4-φ18
    290
    180
    145
    3
    20
    4-φ18
    80
    3
    310
    195
    160
    135
    3
    22
    4-φ18
    310
    195
    160
    3
    22
    4-φ18
    100
    4
    350
    215
    180
    155
    3
    22
    8-φ18
    350
    215
    180
    3
    24
    8-φ18
    125
    5
    400
    245
    210
    185
    3
    24
    8-φ18
    400
    245
    210
    3
    26
    8-φ18
    150
    6
    480
    280
    240
    210
    3
    24
    8-φ23
    480
    280
    240
    3
    28
    8-φ23
    200
    8
    600
    335
    295
    265
    3
    26
    8-φ23
    495
    335
    295
    3
    30
    12-φ23
    250
    10
    622
    390
    350
    320
    3
    28
    12-φ23
    622
    405
    355
    3
    32
    12-φ25
    300
    12
    698
    440
    400
    368
    4
    28
    12-φ23
    698
    460
    410
    4
    34
    12-φ25
    350
    14
    787
    500
    460
    428
    4
    30
    16-φ23
    787
    520
    470
    4
    38
    16-φ25
    400
    16
    914
    565
    515
    482
    4
    32
    16-φ25
    914
    580
    525
    4
    40
    16-φ30
    450
    18
    978
    615
    565
    532
    4
    32
    20-φ25

    500
    20
    978
    670
    620
    585
    4
    34
    20-φ25
