美标止回阀详细资料：
美标止回阀概述：
美标止回阀适用于公称压力Class150～2500LB公称通径DN15～1200mm、PNS1/2～48"；工作温度：-196～540℃的各种管路上，用于防止介质倒流。阀体材料有：碳钢、不锈钢等，可使用于水、蒸汽、燃气、油品、酸类介质等。
H44H美标旋启式止回阀采用内装摇臂旋启式结构，阀瓣绕转轴作旋转运动，靠介质流动推开阀瓣介质通过，当介质倒流时，阀瓣靠自身重量以及倒流介质的作用，关闭阀门。
美标止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀、和背压阀。止回阀属于一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。止回阀主要可分为旋启式止回阀（依重心旋转）与升降式止回阀（沿轴线移动）

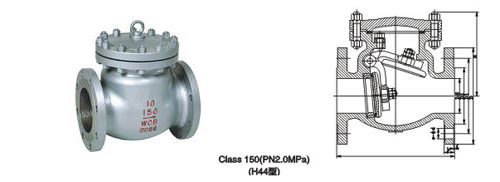

H44H-150LB美标止回阀结构图：
H44H-150LB美标止回阀试压规范：
|
压力等级或公称压力
|
壳体试验
(Mpa)
|
密封试验 (MPa)
|
|
高压液密封
|
低压气密封
|
|
150Lb．PN2.0MPa
|
2.94
|
2.16
|
0.6
|
|
300Lb．PN5．OMPa
|
7.67
|
5.62
|
|
600Lb．PNl O.OMPa
|
15.3
|
11.23
|
|
JISlOK
|
2.1
|
1.6
|
|
JIS20K
|
5.1
|
3.8
|
美标止回阀主要零件材料及性能规范：
|
零件名称
|
材 料
|
|
阀体
阀盖
阀瓣
摇杆
|
ASTM A216
WCB
|
ASTM A351
CFB
|
ASTM A351
CF8M
|
ASTM A351
CF3
|
ASTM A351
CF3M
|
|
销轴
|
1Crl3
|
OCrl8Ni9
|
OCrl7Nil2M02
|
OOCrl9Nil0
|
OOCrl7Nil4M02
|
|
F6a
|
304
|
316
|
304L
|
316L
|
|
阀瓣
|
密封面
|
13Cr
|
13Cr
|
STL
|
本体 本体 STL
本体 STLR STL
|
|
阀座
|
13Cr
|
STL
|
STL
|
|
阀瓣螺母
|
1Crl3
|
0Crl8Ni9
|
OCrl7Nil2M02
|
00Crl9NilO
|
OOCrl7Ni4M02
|
|
410
|
304
|
316
|
304L
|
316L
|
|
防松销
|
OCCr8Ni9
|
0Crl7Nil2M02
|
00Crl9NilO
|
00Crl7Nil4M02
|
|
304
|
316
|
304L
|
316L
|
|
垫片
|
柔性石墨复合垫 (芯板：碳钢或不锈钢)不锈钢带，柔性石墨缠绕垫
|
|
中法兰螺栓
|
350CrM0
ASTM A193 B7
|
OCr18Ni9 ASTMA193 B8
|
|
中法兰螺母
|
45
ASTM A1 94 2H
|
OCr18Ni9 ASTM A194 8
|
|
适用
工况
|
适用介质
|
水、蒸汽、油品等
|
硝酸等腐蚀介质
|
醋酸等腐蚀介质
|
强氧化性介质
|
尿素等腐蚀性介质
|
|
适用温度 (℃)
|
-29～425
|
-40～200(超出该温度范围、请在订货时注明)
|
注： 1如法兰密封面采用凸面以外的型式。请在订货时注明。
H44H-150LB美标止回阀主要连接与外形尺寸及重量：
|
磅级
|
公称通径(DN)
|
主要连接尺寸 (mm)
|
H44外形尺寸
|
重量
(kg)
|
|
in
|
mm
|
L
|
D
|
D1
|
D2
|
b
|
f
|
z-φd
|
H
|
|
150Lb
(2.0Mpa)
(10K)
|
2
|
50
|
203
|
152
|
120.5
|
92
|
16
|
1.6
|
4-19
|
165
|
17
|
|
21/2
|
65
|
216
|
178
|
139.5
|
105
|
17.5
|
1.6
|
4-19
|
175
|
25
|
|
3
|
80
|
241
|
190
|
152.5
|
127
|
19.5
|
1.6
|
4-19
|
190
|
29
|
|
4
|
100
|
292
|
229
|
190.5
|
157
|
24
|
1.6
|
8-19
|
215
|
50
|
|
5
|
125
|
330
|
254
|
216
|
186
|
24
|
1.6
|
8-22
|
245
|
75
|
|
6
|
150
|
356
|
279
|
241.5
|
216
|
25.5
|
1.6
|
8-22
|
265
|
85
|
|
8
|
200
|
495
|
343
|
298.5
|
270
|
29
|
1.6
|
8-22
|
320
|
150
|
|
10
|
250
|
622
|
406
|
362
|
324
|
30.5
|
1.6
|
12-25
|
365
|
240
|
|
12
|
300
|
698
|
483
|
432
|
381
|
32
|
1.6
|
12-25
|
415
|
350
|
|
14
|
350
|
787
|
533
|
476
|
413
|
35
|
1.6
|
12-29
|
460
|
460
|
|
16
|
400
|
864
|
597
|
540
|
470
|
37
|
1.6
|
16-29
|
495
|
580
|
|
20
|
500
|
978
|
698
|
635
|
584
|
43
|
1.6
|
20-32
|
590
|
840
|
|
24
|
600
|
1295
|
813
|
749.5
|
692
|
48
|
1.6
|
20-35
|
650
|
1140
|
|
28
|
700
|
1448
|
927
|
863.5
|
800
|
71.5
|
1.6
|
28-35
|
|
|
|
300Lb
(5.0MPa)
(20K)
|
2
|
50
|
267
|
165
|
127
|
92
|
22.5
|
1.6
|
8-19
|
190
|
28
|
|
21/2
|
65
|
292
|
190
|
149
|
105
|
25.5
|
1.6
|
8-22
|
205
|
33
|
|
3
|
80
|
318
|
210
|
168
|
127
|
28 5
|
1.6
|
8-22
|
220
|
45
|
|
4
|
100
|
356
|
254
|
200
|
157
|
32
|
1.6
|
8-22
|
245
|
70
|
|
5
|
125
|
400
|
279
|
235
|
186
|
35
|
1.6
|
8-22
|
275
|
110
|
|
6
|
150
|
444
|
318
|
270
|
216
|
36.5
|
1.6
|
12-22
|
295
|
150
|
|
8
|
200
|
533
|
381
|
330
|
270
|
41.5
|
1.6
|
12.25
|
330
|
230
|
|
10
|
250
|
622
|
444
|
387.5
|
324
|
48
|
1.6
|
16-29
|
420
|
390
|
|
12
|
300
|
711
|
521
|
451
|
381
|
51
|
1.6
|
16-32
|
480
|
520
|
|
14
|
350
|
838
|
584
|
514.5
|
413
|
54
|
1.6
|
20-32
|
535
|
710
|
|
16
|
400
|
864
|
648
|
571.5
|
470
|
57.5
|
1.6
|
20-35
|
585
|
890
|
|
20
|
500
|
1016
|
775
|
686
|
584.5
|
63.5
|
1.6
|
24-35
|
685
|
1360
|
|
24
|
600
|
1364
|
914.5
|
813
|
692.5
|
70
|
1.6
|
24-41
|
785
|
2040
|
|
600Lb
(10.0MPa)
|
2
|
50
|
292
|
165
|
127
|
92
|
26
|
6.4
|
8-19
|
210
|
32
|
|
21/2
|
65
|
330
|
190
|
149
|
100
|
29
|
6.4
|
8-22
|
230
|
42
|
|
3
|
80
|
356
|
210
|
168
|
127
|
32
|
6.4
|
8-22
|
255
|
60
|
|
4
|
100
|
432
|
273
|
216
|
157
|
38
|
6.4
|
8-25
|
295
|
95
|
|
5
|
125
|
508
|
330
|
266.5
|
186
|
45
|
6.4
|
8-29
|
310
|
120
|
|
6
|
150
|
559
|
355.5
|
292
|
216
|
47.5
|
6.4
|
12-29
|
365
|
220
|
|
8
|
200
|
660
|
419.5
|
349
|
270
|
56
|
6.4
|
12-32
|
420
|
390
|
|
10
|
250
|
787
|
508
|
432
|
324
|
63.5
|
6.4
|
16-35
|
505
|
630
|
|
12
|
300
|
838
|
559
|
489
|
381
|
66.5
|
6.4
|
20-35
|
545
|
870
|
|
14
|
350
|
889
|
603.5
|
527
|
413
|
710
|
6.4
|
20-38
|
600
|
940
|
|
16
|
400
|
991
|
686
|
603
|
470
|
76.5
|
6.4
|
20-41
|
650
|
1100
|
