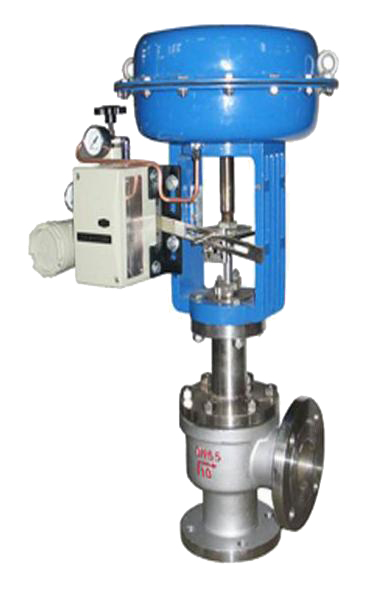

ZMA/BS气动薄膜角型调节阀详细资料;
ZMA/BS气动薄膜角型调节阀概述：
ZMA/BS型气动薄膜常温、中温角型单座调节阀气动薄膜常温、中温角形单座调节阀,阀体为直角形，阀芯为单导向结构，阀的流路简单，便于自净和清洗。阻力小，适用于高粘度，含有悬浮物和颗粒状物质流体的调节，可避免结焦、粘结、堵塞。
ZMA/BS气动薄膜角形调节阀由气动薄膜多弹簧执行机构和角形阀组成。角形阀体积小、重量轻、阀芯采用顶导向结构，具有流路简单、阻力小、易于冲洗的特点。适用于要求直角连接，介质为高粘度、含悬浮物和颗粒状介质的调节。
ZMA/BS气动薄膜角型调节阀技术参数和性能
阀体
|
型 式
|
角形单座铸造球型阀
|
|
公称通径
|
20、32、40、50、65、80、100、125、150、200mm
|
|
公称压力
|
PN1.6、4.0、6.4MPa
|
|
法兰标准
|
JB/T79.1-94～79.2-94等
|
|
材 料
|
铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
|
|
上 阀 盖
|
标准型-17～+230℃、散热型+230～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃
|
|
压盖型式
|
螺栓压紧式
|
|
填 料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料
|
|
结构形式
|
（详见图1～图4）
|
阀内组件
|
阀芯型式
|
单座柱塞型阀芯
|
|
流量特性
|
等百分比特性和线性特性
|
|
材 料
|
不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、
|
气动薄膜角型调节阀执行机构
|
型 式
|
ZHA/B多弹簧簿膜执行机构
|
|
型 号
|
ZHA/B-22
|
ZHA/B-23
|
ZHAB-34
|
ZHA/B-45
|
ZHA/B-56
|
|
有效面积cm2
|
350
|
350
|
560
|
900
|
1400
|
|
行 程mm
|
10、16
|
25
|
40
|
40、60
|
100
|
|
弹簧范围KPa
|
20～100（标准）、20-60、60-100、40-200、80-240
|
|
膜片材料
|
丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
|
|
供气压力
|
140～400KPa
|
|
气源接口
|
RC1/4'
|
|
环境温度
|
-30～+70℃
|
阀作用型式
气关式(B) —失气时阀位开(FO)；气开式(K) —失气时阀位关(FC)
附件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
ZMA/BS气动薄膜角型调节阀性能
|
项 目
|
不带定位器
|
带定位器
|
|
基本误差%
|
±5.0
|
±1.0
|
|
回 差%
|
≤3.0
|
≤1.0
|
|
死 区%
|
≤3.0
|
≤0.4
|
|
始终点偏差%
|
气开
|
始点
|
±2.5
|
±1.0
|
|
终点
|
±5.0
|
±1.0
|
|
气关
|
始点
|
±5.0
|
±1.0
|
|
终点
|
±2.5
|
±1.0
|
|
额定行程偏差%
|
≤2.5
|
|
泄露量 l/h
|
0.01%×阀额定容量
|
|
可调范围R
|
30:1
|
额定流量系数Kv、额定行程、配用执行机构型号
|
公称通径 DN(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
阀座直径dN(mm)
|
10
|
12
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
额定流量系数Kv
|
直线
|
1.8
|
2.8
|
4.4
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
|
等百分比
|
1.6
|
2.5
|
4
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
|
额定行程 L(mm)
|
10
|
16
|
25
|
40
|
60
|
|
执行机构型号
|
ZHA/B-22
|
ZHA/B-23
|
ZHA/B-34
|
ZHA/B-45
|
图1 ZMBS标准型 图2 ZMA/BS-D低温型
图3 ZMA/BS-G散热型 图4 ZMA/BS-W波纹管密封型
图5 ZJHP-J夹套保温型图 图6 ZJHP-Q调节切断型阀芯
允许压差
|
公称通径 DN(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
阀座直径dN(mm)
|
10
|
12
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
执行机构
|
ZHA/B22
|
ZHA/B 23
|
ZHA/B 34
|
ZHA/B 45
|
|
作用
方式
|
气源
压力
(Kpa)
|
弹簧
范围
(Kpa)
|
允许压差(MPa)
|
|
气关
|
140
|
20～100
|
4.64
|
3.09
|
1.98
|
1.11
|
0.71
|
0.44
|
0.28
|
0.18
|
0.17
|
0.11
|
0.07
|
0.07
|
0.05
|
0.03
|
|
250
|
20～100
|
6.4
|
6.4
|
5.94
|
3.34
|
2.14
|
1.31
|
0.84
|
0.53
|
0.51
|
0.33
|
0.21
|
0.22
|
0.15
|
0.09
|
|
400
|
40～200
|
6.4
|
6.4
|
6.4
|
6.4
|
4.99
|
3.05
|
1.95
|
1.25
|
1.18
|
0.78
|
0.5
|
0.51
|
0.36
|
0.21
|
|
气开
|
140
|
20～100
|
6.4
|
6.19
|
3.96
|
3.23
|
1.43
|
0.87
|
0.56
|
0.35
|
0.34
|
0.22
|
0.17
|
0.15
|
0.11
|
0.06
|
|
250
|
40～200
|
6.4
|
6.4
|
6.4
|
6.4
|
6.4
|
5.68
|
3.64
|
2.30
|
2.21
|
1.43
|
0.91
|
0.95
|
0.66
|
0.37
|
|
400
|
80～240
|
6.4
|
6.4
|
6.4
|
6.4
|
6.4
|
6.4
|
5.04
|
3.18
|
3.06
|
1.98
|
1.26
|
1.32
|
0.92
|
0.52
|
注：对于波纹管密封调节阀，大允许压差为1.0MPa，表中数值若小于1.0 MPa则不变，若大于1.0MPa则取1.0 MPa。
气动薄膜角型调节阀外形尺寸及重量
标准型 高温散热型 波纹管密封型单位：mm
|
公称通径 DN(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
PN16/40
|
85
|
95
|
115
|
115
|
130
|
145
|
155
|
175
|
200
|
240
|
300
|
|
PN64
|
100
|
115
|
130
|
130
|
150
|
170
|
190
|
215
|
250
|
275
|
325
|
|
A
|
285
|
285
|
285
|
285
|
285
|
360
|
360
|
360
|
470
|
470
|
470
|
|
H1
|
PN16/40
|
107
|
107
|
114
|
132
|
137
|
164
|
174
|
189
|
213
|
243
|
298
|
|
PN64
|
119
|
119
|
122
|
140
|
157
|
169
|
179
|
200
|
230
|
250
|
304
|
|
H2
|
298
|
298
|
298
|
298
|
298
|
380
|
380
|
380
|
510
|
510
|
510
|
|
H3
|
PN16/40
|
267
|
267
|
282
|
300
|
305
|
402
|
412
|
427
|
474
|
504
|
559
|
|
PN64
|
279
|
297
|
290
|
308
|
315
|
407
|
417
|
438
|
491
|
511
|
565
|
|
H4
|
PN16/40
|
267
|
267
|
282
|
300
|
305
|
402
|
412
|
427
|
604
|
634
|
689
|
|
PN64
|
279
|
279
|
290
|
308
|
315
|
407
|
417
|
438
|
621
|
641
|
695
|
|
C
|
220
|
220
|
220
|
220
|
220
|
270
|
270
|
270
|
132
|
160
|
320
|
|
H6
|
180
|
180
|
180
|
180
|
180
|
236
|
236
|
236
|
170
|
190
|
310
|
|
重量(kg)
|
PN16/40
|
16
|
17
|
19
|
24
|
30
|
48
|
57
|
64
|
100
|
120
|
185
|
|
PN64
|
20
|
21
|
25
|
34
|
42
|
64
|
72
|
83
|
138
|
150
|
225
|
注：1、表中重量为不带附件标准型数据，也可安装侧装式手轮。
2、阀体法兰及法兰端面距可按用户指定标准制造，如：ANSI，JIS，DIN等标准。
低温型
单位：mm
|
公称通径DN
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
PN16/40
|
85
|
95
|
115
|
115
|
130
|
145
|
155
|
175
|
200
|
240
|
300
|
|
PN64
|
100
|
115
|
130
|
130
|
150
|
170
|
190
|
215
|
250
|
275
|
325
|
|
A
|
285
|
285
|
285
|
285
|
285
|
360
|
360
|
360
|
470
|
470
|
470
|
|
H1
|
700
|
700
|
700
|
700
|
700
|
700
|
700
|
700
|
700
|
700
|
700
|
|
H2
|
298
|
298
|
298
|
298
|
298
|
380
|
380
|
380
|
510
|
510
|
510
|
|
H3
|
88
|
88
|
88
|
88
|
88
|
94
|
94
|
94
|
110
|
110
|
110
|
|
D1
|
PN16/40
|
230
|
230
|
250
|
270
|
305
|
342
|
375
|
430
|
490
|
556
|
665
|
|
PN64
|
270
|
270
|
305
|
342
|
375
|
430
|
490
|
556
|
665
|
665
|
765
|
|
D2
|
PN16/40
|
310
|
310
|
335
|
355
|
390
|
430
|
465
|
520
|
585
|
660
|
770
|
|
PN64
|
355
|
355
|
390
|
430
|
465
|
520
|
585
|
600
|
770
|
770
|
890
|
|
h
|
15
|
15
|
15
|
15
|
15
|
18
|
18
|
18
|
20
|
20
|
20
|
|
n-d
|
PN16/40
|
8-12
|
8-12
|
8-12
|
8-14
|
8-14
|
10-14
|
10-14
|
12-16
|
14-16
|
16-16
|
18-16
|
|
PN64
|
8-14
|
8-14
|
8-14
|
10-14
|
10-14
|
12-16
|
14-16
|
16-16
|
18-16
|
18-16
|
18-16
|
|
Y
|
45
|
45
|
60
|
65
|
75
|
90
|
104
|
135
|
165
|
195
|
245
|
|
C
|
220
|
220
|
220
|
220
|
220
|
265
|
270
|
270
|
320
|
320
|
320
|
|
H6
|
180
|
180
|
180
|
180
|
180
|
240
|
236
|
236
|
310
|
310
|
310
|
|
重量(kg)
|
36
|
43
|
46
|
54
|
62
|
82
|
95
|
128
|
190
|
252
|
283
|
注：1、保温长度以700mm为例，表中重量为PN16数据，也可安装侧装式手轮。
2、阀体法兰及法兰端面距可按用户指定标准制造，如：ANSI，JIS，DIN等标准。
