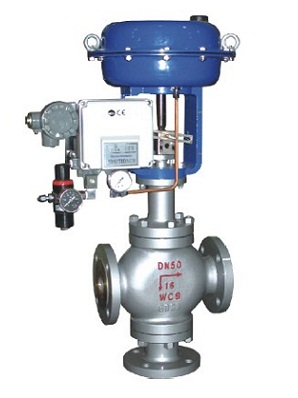

ZMA/BX气动三通分流调节阀

ZMA/BX气动三通分流调节阀详细资料:

ZMA/BX气动三通分流调节阀概述：

ZMA/BX气动三通分流调节阀，ZMA/BQ气动三通合流调节阀，由气动薄膜多弹簧执行机构和三通阀组成。用新型ZHA/B多弹簧执行机构代替老式ZMA/B执行机构，具有高度低、重量轻、安装维修简便等优点。三通阀阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向。应用于比例调节或旁路调节，尤其适用于石油工业热交换器的流体温度控制系统的调节，一台三通阀可代替两台单座阀或双座阀使用，占据空间体积小，节省安装管道及费用。

气动三通分流调节阀主要技术参数

调节机构主要技术参数
公称通径	合流	2.5	32	40	50	65	80	100	125	150	200	250	300
（mm）	分流						80	100	125	150	200	250	300
额定流量系数（Kv）	合流	8.5	13	21	34	52	85	135	210	340	535	800	1260
额定流量系数（Kv）	分流						85	135	210	340	535	800	1260
公称压力MPA		1.6;4.0 6.4
行程MM		16		25		40			60			100
流量特性	直线
介质温度℃	-200~200（常温）；-40～315（中温型）
法兰尺寸	铸铁法兰尺寸按JB78-59,铸钢法兰尺寸按JB79-59
法兰型式	法兰密封面型式按JB77-59,其中铸铁法兰按光滑式，铸钢法兰按凹式
阀体材质	ZG270-500;ZG1CR18Ni9Ti,ZG0CR18Ni12MO2Ti
阀芯材质	1CR18Ni9
可调比	30：1

执行机构主要技术参数
型号	ZMA/B-3	ZMA/B-4	ZMA/B-5	ZMA/B-6
有效面积CM2	400	630	1000	1600
行程MM	16.25	40	60	100
弹簧范围MPA	0.02~0.10;0.04~0.20;0.08~0.24;0.02~0.06;0.06~0.10;0.08~0.24

气动三通分流调节阀主要零部件

主要零件材料及推荐使用温度范围
零件名称	零件材料	温度范围
阀体上、下阀盖	HT200	-20～+200
	ZG270-500	-40～+450
	ZG1CR18Ni9Ti	-250～+550
阀芯、阀座、阀杆	1CR18Ni9	-250～+550
密封垫	像胶石棉板
密封垫	不锈缠绕执
填料	聚四氟乙烯
上、下膜盖	A3钢板
螺栓螺母	35CrMoA
螺栓螺母	35、A3
支架、顶盘	HT200
压缩弹簧	60Si2Mn
波纹薄膜	5806胶夹480D尼龙网眼布

许用介质压力和工作温度关系
材料代号	公称压力 MPA	试验压力	介质工作温度℃
			<120	<200	<250	<300	<350	<400	<425	<450
			大工作压力MPA
HT200	1.6	2.4	1.6	1.5	1.4
ZG270-500	4	6		4	3.7	3.3	3	2.8	2.3	1.8
ZG270-500	6.4	9.6		6.4	5.9	5.2	4.7	4	3.7	2.9
ZG1CR18Ni9Ti	4	6					4	3	2.7	2.4
ZG1CR18Ni9Ti	6.4	9.6					6.4	4.4	4.2	4

性能参数

主要技术性能指标
项目			不带定位器	带定位器
基本误差%			±6	±1.5
回差%			5	1.5
死区%			4	0.6
始终点偏差 %	气开	始点	±2.5	±1.5
		终点	±6
	气关	始点	±6
		终点	±2.5

允许压差
气源压力	弹簧范围	25	32	40	50	65	80	100	125	150	200	250	300
0.14MPA	0.02～0.10	1120	750	500	300	300	200	120	120	80	50	50	25

外形尺寸

外形尺寸
公称通径	行程	D	合流								分流
			L			H1		p			L			H1		p
			PN（MPa）			H1		PN（MPa）			PN（MPa）			H1		PN（MPa）
			1.6	4	6.4	常温型	中温型	1.6	4	6.4	1.6	4	6.4	常温型	中温型	1.6	4	6.4
25	16	325	185	190	200	615	763	140	150	160	185	190	200	615	763	140	150	160
32	16		200	200	210	622	773	150	160	170	200	200	210	622	773	150	160	170
40	25		220	220	235	625	776	160	170	180	220	220	235	625	776	160	170	180
50	25		250	255	265	640	794	180	190	200	250	255	265	640	791	180	190	200
65	40	410	275	285	295	861	1024	200	210	220	275	285	295	861	1024	200	210	220
80			300	310	320	879	1042	210	230	240	300	310	320	885	1050	225	250	265
100			350	360	370	873	1036	220	250	260	350	350	370	900	1060	245	275	285
125	60	495	410	430	440	1029	1244	260	300	300	410	425	440	1050	1265	285	320	325
150			450	465	475	1046	1261	280	320	320	450	460	475	1060	1275	305	340	245
200			550	560	570	1075	1290	320	380	380	550	560	570	1105	1320	350	400	410
250	100	600	635	660	670	1451	1641		444	450	635	660	670	1525	2800
300	100	600	720	740	770	1512	1760		584	584	720	740	770	1545	1820
