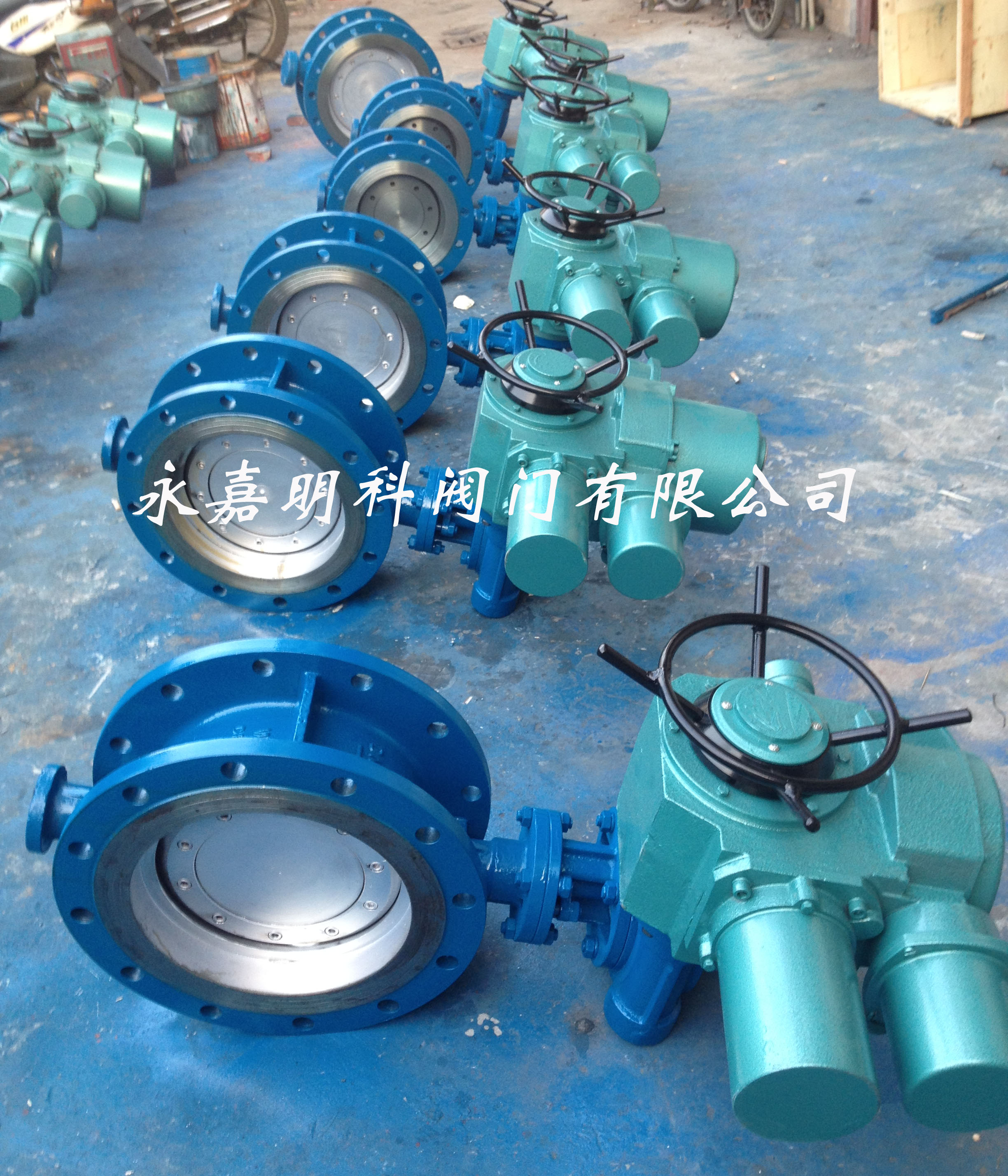

D943H电动硬密封蝶阀详细资料:
一、D943H电动硬密封蝶阀概述:
D943H电动硬密封蝶阀在使用过程中仍然存在以下几个问题:
一、由于多层软硬叠式密封圈固定在阀板上,当阀板常开状态时介质对其密封面形成正面冲刷,金属片夹层中的软密封带受冲刷后,直接影响密封性能。
二、受结构条件的限制该结构不适应做通径DN200以下阀门,原因是阀板整体结构太厚,流阻大。
三、因三偏心结构的原理,阀板的密封面与阀座之间的密封是靠传动装置的力矩使阀板压向阀座。正流状态时,介质压力越高密封挤压越紧。当流道介质逆流时随着介质压力的增大阀板与阀座之间的单位正压力小于介质压强时,密封开始泄漏。
高性能三偏心硬密封蝶阀,
其特征在于:所述阀座密封圈由软性T形密封环两侧多层不锈钢片组成。
阀板与阀座的密封面为斜圆锥结构,在阀板斜圆锥表面堆焊耐温、耐蚀合金材料;固定在调节环压板之间的弹簧与压板上调节螺栓装配一起的结构。这种结构有 效地补偿了轴套与阀体之间的公差带及阀杆在介质压力下的弹性变形,解决了阀门在双向互换的介质输送过程中存在的密封问题。
采用软性T型两侧多层不锈钢片组成密封圈,具有金属硬密封和软密封的双重优点,无论在低温和高温情况下,均具有零渗漏的密封性能。试验证明池正流状态 (介质流动方向与蝶板转动方向相同)时,密封面的压力是传动装置的力矩和介质压力对阀板的作用产生的。正向介质压力增大时阀板斜圆锥表面与阀座密封面挤压 越紧,密封效果越好。
当逆流状态时,阀板与阀座之间的密封靠驱动装置的力矩使阀板压向阀座。随着反向介质压力的增大,阀板与阀座之间的单位正压力小于介质压强时,调节环的弹簧在受载后所储存的变形能补偿阀板与阀座密封面的紧压力起到自动补偿作用。
因此本实用新型不像现有的技术那样,在阀板上安装软硬多层密封圈,而是直接安装在阀体上,在压板和阀座中间增设调节环是十分理想的双向硬密封方式。它将可取代闸阀、及球形阀
B,D943H电动硬密封蝶阀性能几个分类
1、按结构形式分类
(1)中心密封蝶阀
(2)单偏心密封煤阀
(3)双偏心密封蝶阀
(4)三偏心密封跺阀
2、按密封面材质分类
(1)软密封蝶阀。
1)密封副由非金属软质材料对非金属软质材料构成。
2)密封副由金属硬质材料对非金属软质材料构成。
(2)金属硬密封蝶阀。密封副由金属硬质材料对金属硬质材料构成。
3、按密封形式分类
(1)强制密封蝶阀
1)弹性密封蝶阀。密封比压由阀门关闭时阀板挤压阀座,阀座或阀板的弹性产生
2)外加转矩密封蝶阀。密封比压由外加于阀门轴上的转矩产生
(2)充压密封蝶阀。密封比压由阀座或阀板上的弹件密封元件充压产生
(3)自动密封蝶阀。密封比压由介质压力自动产生。
4、按工作压力分类
(1)真空蝶阀。工作压力低于标堆大气历的蝶阀。
(2)低压蝶阀。公称压力PN<1.6MPa的蝶阀。
(3)中压蝶阀。公称压力PN为2.5--6.4MPa的蝶阀。
(4)高压碟阀。公称压力PN为10。0--80.0MPa的蝶阀。
(5)超高压蝶阀。公称压力PN>100MPa的蝶阀。
5、按工作温度分类
(1)高温蝶阀。t>450 C的蝶阀
(2)中温碟阀。120 C<t<450 C的蝶阀
(3)常温蝶阀。一40C<t<;120 C的蝶阀
(4)低温蝶阀。一100<t<一40 C的蝶阀
(E)超低温蝶阀。t<一100 C的蝶阀
二、D943H电动硬密封蝶阀主要技术参数:
公称通径
|
DN(mm)
|
50~800
|
公称压力
|
PN(MPa)
|
0.6
|
1.0
|
1.6
|
试验压力
|
强度试验
|
0.9
|
1.5
|
2.4
|
密封试验
|
0.66
|
1.1
|
1.76
|
气密封试验
|
0.6
|
0.6
|
0.6
|
适用介质
|
空气、水、污水、蒸气、煤气、油品等。
|
驱动形式
|
手动、蜗杆蜗轮传动、气传动、电传动。
|
零件名称
|
材料
|
阀体
|
球墨铸铁、铸钢、合金钢、不锈钢
|
蝶板
|
铸钢、不锈钢及特殊材料
|
密封圈
|
各种橡胶、聚四氟
|
阀杆
|
2Cr13、不锈钢
|
填料
|
O型圈、柔性石墨O
|
蝶阀密封材料选用和适用温度
材料品种
|
氯丁橡胶
|
丁晴橡胶
|
乙丙橡胶
|
聚四氟乙烯
|
硅橡胶
|
氟橡胶
|
天然橡胶
|
尼龙
|
英语简称
|
CR
|
NBR
|
EPDM
|
PTFE
|
SI
|
VITON
|
NR
|
PA
|
型号代号
|
X或J
|
XA或JA
|
XB或JB
|
F或XC、JC
|
XD或JD
|
XE或JE
|
X1
|
N
|
耐高温度
|
82℃
|
93℃
|
150℃
|
232℃
|
250℃
|
204℃
|
85℃
|
93℃
|
耐低温度
|
-40℃
|
-40℃
|
-40℃
|
-268℃
|
-70℃
|
-23℃
|
-20℃
|
-73℃
|
适用工作温度
|
0~+80℃
|
-20~+82℃
|
-40~+125℃
|
-30~+150℃
|
-70~+150℃
|
-23~+150℃
|
-20~+85℃
|
-30~+93℃
|
D341X/J-6/10/16 Z.Q.C.P.R系列连接尺寸
公称
通径
mm
|
长度
|
外形尺寸
(参考值)
|
连接尺寸 (标准值)
|
重量
kg
|
0.6MPa
|
1.0MPa
|
1.6MPa
|
L
|
H
|
H0
|
A
|
B
|
D
|
D1
|
D2
|
n-d
|
D
|
D1
|
D2
|
n-d
|
D
|
D1
|
D2
|
n-d
|
50
|
108
|
63
|
306
|
180
|
200
|
140
|
110
|
88
|
4-14
|
165
|
125
|
99
|
4-18
|
165
|
125
|
99
|
4-18
|
13
|
65
|
112
|
70
|
321
|
180
|
200
|
160
|
130
|
108
|
4-14
|
185
|
145
|
118
|
4-18
|
185
|
145
|
118
|
4-18
|
14
|
80
|
114
|
83
|
346
|
180
|
200
|
190
|
150
|
124
|
4-18
|
200
|
160
|
132
|
8-18
|
200
|
160
|
132
|
8-18
|
15.5
|
100
|
127
|
105
|
387
|
180
|
200
|
210
|
170
|
144
|
4-18
|
220
|
180
|
156
|
8-18
|
220
|
180
|
156
|
8-18
|
19.5
|
125
|
140
|
115
|
411
|
180
|
200
|
240
|
200
|
174
|
8-18
|
250
|
210
|
184
|
8-18
|
250
|
210
|
184
|
8-18
|
25.5
|
150
|
140
|
137
|
447
|
270
|
280
|
265
|
225
|
199
|
8-18
|
285
|
240
|
211
|
8-22
|
285
|
240
|
211
|
8-22
|
28.5
|
200
|
152
|
164
|
572
|
270
|
280
|
320
|
280
|
254
|
8-18
|
340
|
295
|
266
|
8-22
|
340
|
295
|
266
|
12-22
|
48
|
250
|
250
|
206
|
646
|
270
|
280
|
375
|
335
|
309
|
12-18
|
395
|
350
|
319
|
12-22
|
405
|
355
|
319
|
12-26
|
69
|
300
|
270
|
230
|
738
|
380
|
420
|
440
|
395
|
363
|
12-22
|
445
|
400
|
370
|
12-22
|
460
|
410
|
370
|
12-26
|
91
|
350
|
290
|
248
|
761
|
380
|
420
|
490
|
445
|
413
|
12-22
|
505
|
460
|
429
|
16-22
|
520
|
470
|
429
|
16-26
|
110
|
400
|
310
|
289
|
877
|
450
|
470
|
540
|
495
|
463
|
16-22
|
565
|
515
|
480
|
16-26
|
580
|
525
|
480
|
16-30
|
140
|
450
|
330
|
320
|
938
|
480
|
490
|
595
|
550
|
518
|
16-22
|
615
|
565
|
530
|
20-26
|
640
|
585
|
548
|
20-30
|
180
|
500
|
350
|
343
|
993
|
480
|
490
|
645
|
600
|
568
|
20-22
|
670
|
620
|
582
|
20-26
|
715
|
650
|
609
|
20-33
|
215
|
600
|
390
|
413
|
1131
|
480
|
490
|
755
|
705
|
667
|
20-26
|
780
|
725
|
682
|
20-30
|
840
|
770
|
720
|
20-36
|
290
|
700
|
430
|
478
|
1476
|
640
|
660
|
860
|
810
|
772
|
24-26
|
895
|
840
|
794
|
24-30
|
910
|
840
|
794
|
24-36
|
560
|
800
|
470
|
525
|
1533
|
640
|
660
|
975
|
920
|
878
|
24-30
|
1015
|
950
|
901
|
24-33
|
1025
|
950
|
901
|
24-39
|
910
|
900
|
510
|
585
|
1655
|
750
|
860
|
1075
|
1020
|
978
|
24-30
|
1115
|
1050
|
1001
|
28-33
|
1125
|
1050
|
1001
|
28-39
|
1500
|
1000
|
550
|
640
|
1765
|
850
|
900
|
1175
|
1120
|
1078
|
28-30
|
1230
|
1160
|
1112
|
28-36
|
1255
|
1170
|
1112
|
28-42
|
1750
|
1200
|
630
|
755
|
1995
|
850
|
900
|
1405
|
1340
|
1295
|
32-33
|
1455
|
1380
|
1328
|
32-39
|
1485
|
1390
|
1328
|
32-48
|
2180
|
1400
|
710
|
910
|
2310
|
1000
|
925
|
1630
|
1560
|
1510
|
36-36
|
1675
|
1590
|
1530
|
36-42
|
1685
|
1590
|
1530
|
36-48
|
2400
|
1600
|
790
|
1030
|
2595
|
1000
|
925
|
1830
|
1760
|
1710
|
40-36
|
1915
|
1820
|
1750
|
40-48
|
1930
|
1820
|
1750
|
40-56
|
2870
|
1800
|
870
|
1140
|
2810
|
1100
|
980
|
2045
|
1970
|
1918
|
44-39
|
2115
|
2020
|
1950
|
44-48
|
2130
|
2020
|
1950
|
44-56
|
3380
|
2000
|
950
|
1250
|
3100
|
1100
|
980
|
2265
|
2180
|
2125
|
48-42
|
2325
|
2230
|
2150
|
48-48
|
2345
|
2230
|
2150
|
48-62
|
4010
|
