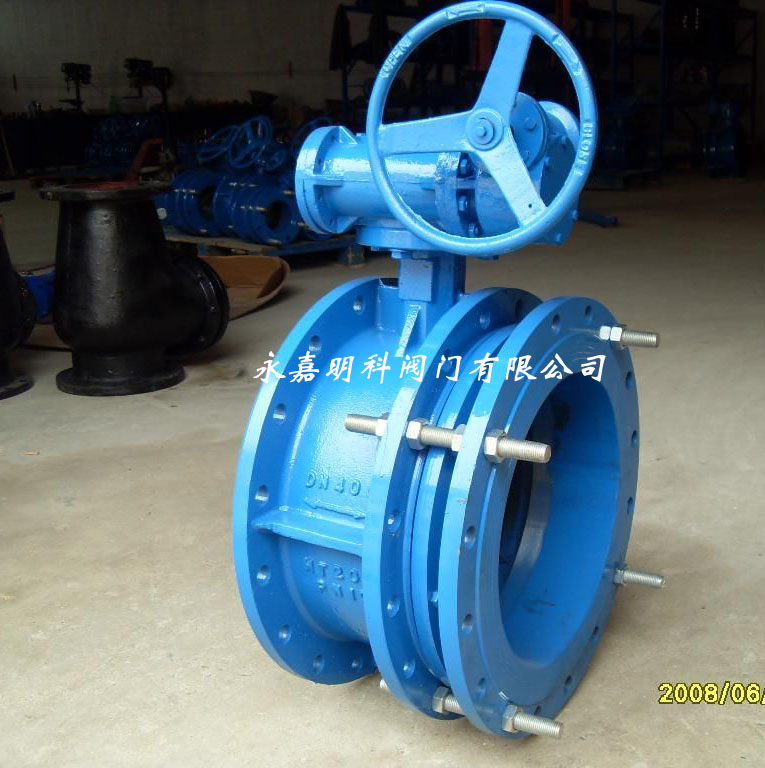

SD343H伸缩法兰蝶阀详细资料：
一、SD343H伸缩法兰蝶阀概述：
伸缩法兰蝶阀适用于温度≤80℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用，具有 补偿管道热胀冷缩的功能。其主要特点如下：设计新颖、合理、结构独特、重量轻、操作方便、启闭迅速；伸缩蝶阀除了能作调节和截流作用、补偿管道温差所产生 的热胀冷缩功能外，还能为安装更换、维修阀门提供方便。密封部位可调节更换、密封性能可靠等特点。
伸缩法兰蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状 态。 此阀一般水平安装。 新型高寿命不锈钢蝶阀的特点以及蝶阀在使用过程中存在问题 目前 ,伸缩蝶阀作为一种用来实现管路系统通断及流量控制的部件，已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。在已公知的蝶阀技术中，其密封形 式多采用密封结构，密封材料为橡胶、聚四氟乙烯等。由于结构特征的限制，不适应耐高温、高压及耐腐蚀、抗磨损等行业。现有一种比较先进的蝶阀是三偏心金属 硬密封蝶阀，阀体和阀座为连体构件，阀座密封表面层堆焊耐温、耐蚀合金材料。多层软叠式密封圈固定在阀板上，这种蝶阀与传统蝶阀相比具有耐高温，操作轻 便，启闭无磨擦，关闭时随着传动机构的力矩增大来补偿密封，提高了蝶阀的密封性能及延长使用寿命的优点。
设计标准:GB/T12238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9113.2-2000
GB/T9115.1-2000;GB/T9115.2-2000
压力试验:GB/T13927-1992;JB/T9092-1999
|
性能规范
|
采用标准
|
|
用途及特点
|
法兰连接尺寸：GB9115-88； GB17241.6-98
|
|
本蝶阀选用于食品、饮料、医药、化工等纯净管路及工
|
GB91113-88； GB4216-84
|
|
业、水处理、高层建筑、给排水管路作启闭或调节介质
|
结构长度：GB12221-89
|
|
流量之用。
|
压力试验：GB/T13927-92；
|
二、SD343H伸缩法兰蝶阀安装尺寸：
|
规格
(mm)
|
H1
|
H2
|
H3
|
大
长度
Lmax
|
小
长度
Lmin
|
设计
长度
L1
|
D1
|
Z-d
|
|
0.6MPa
|
1.0MPa
|
1.6MPa
|
0.6MPa
|
1.0MPa
|
1.6MPa
|
|
50
|
80
|
112
|
32
|
163
|
138
|
151
|
110
|
125
|
125
|
4-14
|
4-18
|
4-18
|
|
65
|
95
|
122
|
32
|
188
|
152
|
170
|
130
|
145
|
145
|
4-14
|
4-18
|
4-18
|
|
80
|
98
|
130
|
32
|
192
|
162
|
177
|
150
|
160
|
160
|
4-18
|
8-18
|
8-18
|
|
100
|
114
|
142
|
32
|
215
|
175
|
205
|
170
|
180
|
180
|
4-18
|
8-18
|
8-18
|
|
125
|
128
|
174
|
32
|
230
|
185
|
215
|
200
|
210
|
210
|
8-18
|
8-18
|
8-18
|
|
150
|
139
|
180
|
32
|
240
|
195
|
225
|
225
|
240
|
240
|
8-18
|
8-22
|
8-22
|
