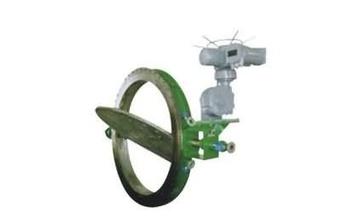

双水冷式超高温蝶阀详细资料：
双水冷式超高温蝶阀概述：
双水冷式超高温蝶阀采用优质碳钢和耐高温合金钢，内腔通水冷却，蝶板采用双层优质耐热高温合金钢，内腔通水冷却，在阀门出口处设有流量开关报警功能，同时在进出口设有二个流量调节阀；可保证蝶阀在高温工况下稳定运行工作，高工作温度可达1300℃（瞬时温度≤1400℃），具有耗水量少，耐高温，体积小，转动灵活，使用方便的特点。
公称通径：100-5000
公称压力：0.1-0.6MPa
适用温度：≤950℃-1350℃
适用介质：烟气等其他超高温气体
冷却方式：阀板、阀体双水冷
双水冷式超高温蝶阀广泛应用于冶金，化工，建材，电站等行业中的超高温气体管道中，作为高 温气体介质调节或切断;与各种执行器（电动，气动，蜗轮）配套使用组成不同性能的阀门，可实现远距离控制和自动调节和切断。
|
公称压力
|
0.1MPA
|
|
配管法兰
|
GB/T9115
|
|
额定转角
|
0～900
|
|
泄漏量
|
≤3%
|
|
适用介质
|
高温烟气 含尘高温气体
|
|
安装方式
|
水平 垂直
|
|
工作温度
|
P9
|
P10
|
P11
|
P12
|
P13
|
|
≤950℃
|
≤1050℃
|
≤1150℃
|
1250℃
|
≤1350℃（瞬时温度≤1400℃）
|
安装使用及配套说明
冷却水为0.3MPA软化水，水温≤30℃，冷却水消耗量为（0.01～0.03）DNm3/h..
1， 用户在进出口处的两个流量调节阀进行调节进口处的进水量，使出口处水温≤60～80℃，并调节出口的水流速大于进口处的流速，同时在阀门使用前确保阀板内腔注满水。
2， 确保冷却水足够循环，当流量开关报警时必须及时处理。
3， 当手动操作时，不得在手轮上再增加辅助杠杆，手轮顺时针旋转为阀开，反之为阀关。
4， 本阀可不平或垂直安装，但阀轴应处于水平位置，非水平安装请注明夹角，本阀可按使用要求设计制造，电动装置不允许做起吊用，并严禁碰撞。
5， 确保进出水管道系统畅通，同时出水管应高出阀门位置。
6， 电动执行机构技术参数及原理接线图请参阅电动执行机构说明书。
需附件请注明（伺服放大器，电动操作器，控制箱，配法兰等）
