Z41F46衬氟闸阀详细资料：

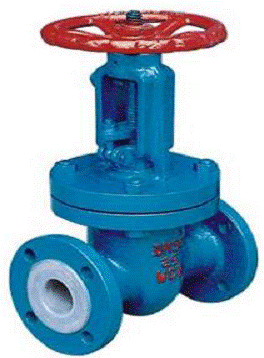

Z41F46衬氟闸阀概述：
衬氟闸阀采用的密封副为FEP或其它材料组合，磨擦系数小，启闭力矩低；填料采用PTFE标准填料，密封性能好，维修更换方便；带有弹性的闸板，可补偿闸板密封与阀座密封面之间楔角偏差，吻合度好，密 封效果理想。
Z41F46衬氟闸阀优点：
1、流体阻力小，密封面受介质的冲刷和侵蚀小。
2、开闭较省力。
3、形体简单、结构长度短，制造工艺性好，适用范围广。
4、介质流向不受限制、不扰流、不降低压力。
衬氟闸阀注意事项
1、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。
2、双闸板闸阀应垂直安装（即阀杆处于垂直位置,手轮在顶部)。
Z41F46衬氟闸阀技术规范：
|
设计标准
|
GB12234
|
|
结构长度
|
GB12221
|
|
法兰标准
|
JB/T79-94
|
|
GB9113.1-26
|
|
检验试验
|
GB/T13927
|
|
驱动方式
|
手动、电动、气动
|
衬氟闸阀性能参数：
|
Z41F46 型 PN16、PN25 氟塑料衬里楔式闸阀主要性能参数
|
|
型号
|
PN
|
工作压力/MPa
|
适用温度/℃
|
适用介质
|
|
Z41F46-16
|
16
|
1.6
|
≤150
|
腐蚀性介质
|
|
Z41F46-16C
|
|
Z41F46-25
|
25
|
2.5
|
Z41F46衬氟闸阀主要零部件材料：
|
序号
|
零件名称
|
灰铸铁
|
铸钢
|
不锈耐酸铸钢
|
超低碳不锈耐酸铸阀
|
|
Z
|
C
|
P
|
R
|
PL
|
RL
|
|
1
|
阀体/端盖/闸板
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
2
|
阀杆
|
1Cr13
|
2Cr13
|
1Cr18Ni9
|
1Cr18Ni12Mo2Ti
|
00Cr18Ni10
|
00Cr17Ni14Mo2
|
|
3
|
衬里/阀座
|
PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性4)
|
|
4
|
填料/压盖
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
5
|
填料
|
PTFE(F4)
|
PTFE(F4)
|
PTFE(F4)
|
|
6
|
活节螺栓
|
35
|
1Cr17Ni2
|
1Cr17Ni2
|
|
7
|
阀杆螺母
|
ZCuAI10Fe3
|
ZCuAI10Fe3
|
ZCuAI10Fe3
|
|
8
|
紧固螺母
|
45
|
1Cr17Ni2
|
1Cr18Ni9Ti
|
|
9
|
螺母
|
|
0Cr18Ni9
|
0Cr18Ni9
|
|
10
|
手轮
|
WCB
|
WCB
|
WCB
|
Z41F46衬氟闸阀PN1.6MPa
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
14
|
4-Ф14
|
120
|
110
|
130
|
7
|
|
20
|
3/4
|
150
|
105
|
75
|
55
|
2
|
16
|
4-Ф14
|
120
|
120
|
140
|
8
|
|
25
|
1
|
160
|
115
|
85
|
65
|
2
|
16
|
4-Ф14
|
120
|
135
|
160
|
9
|
|
32
|
11/4
|
180
|
135
|
100
|
78
|
2
|
18
|
4-Ф18
|
160
|
160
|
190
|
13
|
|
40
|
11/2
|
240
|
145
|
110
|
85
|
3
|
18
|
4-Ф18
|
160
|
170
|
220
|
25
|
|
50
|
2
|
250
|
160
|
125
|
100
|
3
|
20
|
4-Ф18
|
160
|
360
|
410
|
32
|
|
65
|
21/2
|
270
|
180
|
145
|
120
|
3
|
20
|
4-Ф18
|
180
|
380
|
440
|
38
|
|
80
|
3
|
280
|
195
|
160
|
135
|
3
|
22
|
8-Ф18
|
180
|
440
|
520
|
50
|
|
100
|
4
|
300
|
215
|
180
|
155
|
3
|
24
|
8-Ф18
|
240
|
500
|
600
|
68
|
|
125
|
5
|
325
|
245
|
210
|
185
|
3
|
26
|
8-Ф18
|
240
|
615
|
740
|
125
|
|
150
|
6
|
350
|
280
|
240
|
210
|
3
|
28
|
8-Ф23
|
280
|
680
|
830
|
170
|
|
200
|
8
|
400
|
335
|
295
|
265
|
3
|
30
|
12-Ф23
|
280
|
820
|
1020
|
210
|
|
250
|
10
|
450
|
405
|
355
|
320
|
3
|
32
|
12-Ф25
|
320
|
980
|
1230
|
260
|
|
300
|
12
|
500
|
460
|
410
|
375
|
4
|
34
|
12-Ф25
|
320
|
1150
|
1450
|
480
|
|
350
|
14
|
550
|
520
|
470
|
435
|
4
|
38
|
16-Ф25
|
400
|
1285
|
1635
|
620
|
|
400
|
16
|
600
|
580
|
525
|
485
|
4
|
40
|
16-Ф30
|
400
|
1455
|
1855
|
805
|
|
450
|
18
|
650
|
640
|
585
|
545
|
4
|
44
|
20-Ф30
|
500
|
1545
|
1990
|
880
|
|
500
|
20
|
700
|
705
|
650
|
608
|
4
|
46
|
20-Ф34
|
500
|
1735
|
2235
|
920
|
Z41F46衬氟闸阀PN2.5MPa
|
公称通径
|
标准值
|
参考值
|
|
DN(mm)
|
NPS(inch)
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-Фd
|
D0
|
H
|
H1
|
WT(Kg)
|
|
PN2.5MPa
|
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
16
|
4-Ф14
|
120
|
110
|
130
|
8
|
|
20
|
3/4
|
150
|
105
|
75
|
55
|
2
|
16
|
4-Ф14
|
120
|
120
|
140
|
9
|
|
25
|
1
|
160
|
115
|
85
|
65
|
2
|
16
|
4-Ф14
|
160
|
135
|
160
|
10
|
|
32
|
11/4
|
180
|
135
|
100
|
78
|
2
|
18
|
4-Ф18
|
160
|
160
|
190
|
14
|
|
40
|
11/2
|
240
|
145
|
110
|
85
|
3
|
18
|
4-Ф18
|
180
|
170
|
220
|
28
|
|
50
|
2
|
250
|
160
|
125
|
100
|
3
|
20
|
4-Ф18
|
180
|
360
|
410
|
36
|
|
65
|
21/2
|
270
|
180
|
145
|
120
|
3
|
22
|
8-Ф18
|
240
|
380
|
440
|
45
|
|
80
|
3
|
280
|
195
|
160
|
135
|
3
|
22
|
8-Ф18
|
240
|
440
|
520
|
58
|
|
100
|
4
|
300
|
230
|
190
|
160
|
3
|
24
|
8-Ф23
|
280
|
500
|
600
|
76
|
|
125
|
5
|
325
|
270
|
220
|
188
|
3
|
28
|
8-Ф25
|
280
|
615
|
740
|
143
|
|
150
|
6
|
350
|
300
|
250
|
218
|
3
|
30
|
8-Ф25
|
320
|
680
|
830
|
178
|
|
200
|
8
|
400
|
360
|
310
|
278
|
3
|
34
|
12-Ф25
|
320
|
820
|
1020
|
243
|
|
250
|
10
|
450
|
425
|
270
|
332
|
3
|
36
|
12-Ф30
|
400
|
980
|
1230
|
275
|
|
300
|
12
|
500
|
485
|
430
|
390
|
4
|
40
|
16-Ф30
|
400
|
1150
|
1450
|
520
|
Z41F46衬氟闸阀PN4.0MPa
|
15
|
1/2
|
130
|
95
|
65
|
46
|
2
|
14
|
4-Ф14
|
160
|
220
|
240
|
9
|
|
20
|
3/4
|
150
|
105
|
75
|
56
|
2
|
16
|
4-Ф14
|
180
|
256
|
280
|
12
|
|
25
|
1
|
160
|
115
|
85
|
65
|
3
|
16
|
4-Ф14
|
180
|
275
|
305
|
14
|
|
32
|
11/4
|
180
|
140
|
100
|
76
|
3
|
18
|
4-Ф18
|
200
|
285
|
318
|
16
|
|
40
|
11/2
|
200
|
150
|
110
|
84
|
3
|
18
|
4-Ф18
|
200
|
320
|
365
|
29
|
|
50
|
2
|
250
|
165
|
125
|
99
|
3
|
20
|
4-Ф18
|
280
|
371
|
425
|
33
|
|
65
|
21/2
|
280
|
185
|
145
|
118
|
3
|
22
|
8-Ф18
|
280
|
393
|
463
|
46
|
|
80
|
3
|
310
|
200
|
160
|
132
|
3
|
24
|
8-Ф18
|
320
|
455
|
535
|
53
|
|
100
|
4
|
350
|
235
|
190
|
156
|
3
|
24
|
8-Ф22
|
360
|
551
|
660
|
80
|
|
125
|
5
|
400
|
270
|
220
|
184
|
3
|
26
|
8-Ф26
|
400
|
634
|
755
|
128
|
|
150
|
6
|
450
|
300
|
250
|
211
|
3
|
28
|
8-Ф26
|
400
|
708
|
860
|
155
|
|
200
|
8
|
550
|
375
|
320
|
284
|
3
|
34
|
12-Ф30
|
450
|
858
|
1060
|
265
|
|
250
|
10
|
650
|
450
|
385
|
315
|
3
|
38
|
12-Ф33
|
560
|
1015
|
1270
|
370
|
|
300
|
12
|
750
|
515
|
450
|
409
|
4
|
42
|
16-Ф33
|
640
|
1200
|
1580
|
550
|
