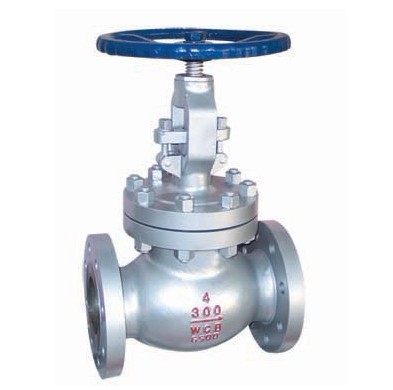

    J41H-150LB美标截止阀

    J41H-150LB美标截止阀详细资料:

    J41H-150LB美标截止阀概述;

    美标截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。当介质由阀瓣下方进入阀门时,操作力所需要克服的阻力,是阀杆和填料的摩擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以明科阀杆的直径要大,否则会发生阀杆顶弯的故障

    美标截止阀开启时,阀瓣的开启高度,为公称直径的25%~30%时,流量已达到大,表示阀门已达全开位置。所以截止阀的全开位置,应由阀瓣的行程来决定。
    美标截止阀阀体的结构形式有直通式、直流式和直角式。直通式是常见的结构,但其流体的阻力大。直流式流体阻力较小,多用于含固体颗粒或粘度大的流体。直角式阀体多采用锻造,适用于较小通经、较高压力的的截止阀。
    美标截止阀的安装与维护应注意以下事项:
    1、手轮、手柄操作的截止阀可安装在管道的任何位置上。
    2、手轮、手柄及伟动机构,不允许作起吊用。
    3、介质的流向应与阀体所示箭头方向一致。

    J41H-150LB美标截止阀设计标准:

    设计与制造   Design and Manufacture 结构长度   Face to face/ End to end 法兰尺寸   Flange Dimension 对焊连接尺寸Butt welding dimension 压力-温度   Pressure Temperature Lating 试验-检验Inspection and Test
    ANSI B16.34 BS1873 ANSI B16.10 ANSI B16.5 ANSI B16.25 ANSI B16.34 API 598

    J41H-150LB美标截止阀压力试验:

    公称压力PN(Lb)
    NominalPressure
    强度试验
    Shell Test
    水密封试验
    Water Seal Test
    气密封试验
    Air Seal Test
    MPa Lbf/in2 MPa Lbf/in2 MPa Lbf/in2
    150 3.0 430 2.2 315 0.4-0.7 60-100
    300 7.7 1110 5.7 815
    600 15.3 2220 11.3 1630
    900 23.0 3330 17.0 2445
    1500 38.4 5560 28.2 4080
    2500 64.0 9255 47.0 6790

    J41H-150LB美标截止阀主要零件材料及性能:

    体、盖
    Body Cover Disc
    阀杆
    Stem
    密封面
    Sealing Face
    垫片(环)
    Sealing Shim
    填料
    Packing
    工作温度Working Temperature 适用介质
    Suitable Medium
    WCB 2Cr13 13Cr
    STL
    木体材料
    With Body
    Material
    尼龙
    Nylon
    增强柔性石墨
    13Cr/柔性石墨
    Enhanced Flexible Graphite
    1Cr13/Flexible Graphite
    SFB-2
    08软钢
    08 Soft Steal
    F304
    F316
    F304L
    F316L
    柔性石墨
    增强柔性石墨
    Flexible Graphite
    Enhanced Flexible Graphite
    SFB/260
    SFP/260
    PTFE
    ≤425 水 蒸汽 油品
    Water
    Steam
    Petroleum
    Products
    WC1 38CrMoAl 25Cr2MoV ≤425
    WC6 ≤540
    WC9 ≤570
    C5 C12 ≤540
    CF8 F304 ≤200 硝酸 醋酸 尿素
    Nitric acid
    Acetic acid
    CF8M F316
    CF3 F304L
    CF3M F316L

    150LB美标截止阀主要尺寸和重量:

    DN 150Lb 凸面法兰(RF)  主要尺寸Dimensions(mm) 重量
    Weight
    mm in L D D1 D2 b n-φd H D0
    15 1/2 108 89 60.5 35 11.2 4-16 241 100 6.9
    20 3/4 117 98 69.9 43 12.7 4-16 241 100 9.8
    25 1 127 108 79.2 51 14.2 4-16 242 125 13.5
    32 11/4 140 117 89 63 16 4-16 280 160 19.5
    40 11/2 165 127 98.6 73 17.5 4-16 286 160 28.5
    50 2 203 152 120.7 92 19 4-19 368 200 18
    65 21/2 216 178 139.7 105 22.4 4-19 387 200 30
    80 3 241 190 152.4 127 24 4-19 411 250 41
    100 4 292 229 190.5 157 24 4-19 454 250 64
    125 5 356 254 216.0 186 24 8-22.5 455 350 86
    150 6 406 279 241.3 216 25.4 8-22.5 541 350 113
    200 8 495 343 298.5 270 28.4 8-22.5 651 450 178
    250 10 622 406 362.0 324 30.2 12-25.4 800 450 270
    300 12 698 483 431.8 381 32 12-25.4 1231 600 350
    350 14 787 533 476.3 413 35 12-29 1450 600 460
    400 16 914 597 539.8 470 36.6 26-29 1645 600 590

    300LB美标法兰截止阀主要尺寸和重量:

    DN 300Lb 凸面法兰(RF)  主要尺寸Dimensions(mm) 重量
    Weight
    15 1/2 152 95 66.5 35 14.2 4-16 241 140 7.7
    20 3/4 178 117 82.5 43 16 4-19 241 140 11.3
    25 1 203 123 89 51 17.5 4-19 283 160 16.8
    32 11/4 216 133 98.5 63 19 4-19 320 200 21.2
    40 11/2 229 155 114.3 73 20.6 4-22.5 322 200 32.6
    50 2 267 165 127 92 22.4 8-19 399 200 25
    65 21/2 292 190 149.4 105 25.4 8-22.5 438 250 30
    80 3 318 210 168.1 127 28.4 8-22.5 464 280 35
    100 4 356 254 200.2 157 31.8 8-22.5 565 350 56
    125 5 400 279 235 186 35 8-22.5 614 350 96
    150 6 444 318 269.7 216 36.6 12-25.4 717 400 120
    200 8 559 381 330.2 270 41.2 12-25.4 930 500 212
    250 10 622 444 387.4 324 47.8 16-28.5 1012 550 330
    300 12 711 521 450.8 381 50.8 16-32 1231 600 472
    350 14 762 584 514.4 413 54 20-32 1450 600 715
    400 16 864 648 571.5 470 57.2 20-35 1645 600 920

    600LB美标法兰截止阀主要尺寸和重量:

    DN 600Lb 凸面法兰(RF)  主要尺寸Dimensions(mm) 重量
    Weight
    mm in L D D1 D2 b n-φd H D0
    15 1/2 165 95 66.5 35 14.5 4-16 285 100 7.8
    20 3/4 190 117 82.5 43 16 4-19 285 125 12.5
    25 1 216 124 89 51 17.5 4-19 313 160 17.5
    32 11/4 229 133 98.5 63 21 4-19 328 160 23.5
    40 11/2 241 156 114.3 73 22.5 4-22.5 365 180 38.5
    50 2 292 165 127 92 33 8-19 444 200 35
    65 21/2 330 190 149.4 105 36 8-22.5 483 250 50
    80 3 356 210 168.1 127 39 8-22.5 533 250 60
    100 4 432 273 216 157 45 8-25.4 622 350 110
    125 5 508 330 266.7 186 52 8-28.5 750 350 200
    150 6 559 356 292.1 216 55 12-28.5 800 450 230
    200 8 660 419 349.3 270 63 12-32 927 500 410
    250 10 787 508 431.8 324 71 16-35 1257 600 625
    300 12 838 559 489 381 74 20-35 1468 680 860
