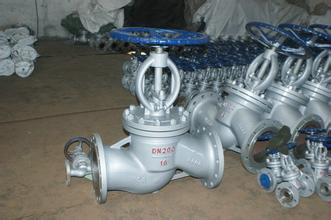

法兰式铸钢截止阀详细资料：
法兰式铸钢截止阀概述：
J41H法兰式铸钢截止阀结构特点：
1.产品按国家标准GB12235，结构合理,密封可靠，性能优良、造形美观。
2.阀瓣、阀座的密封面采用司太立（stellite）钴基硬质合金堆焊而成，耐磨。
3.阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性。
4.可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
5.阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
6.倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，倒密封可靠，填料更换和维修可在不停机情况下进行，方便快捷不影响系统运行。
安装与维护应注意以下事项：
1、手轮、手柄操作的截止阀可安装在管道的任何位置上。
2、手轮、手柄及伟动机构，不允许作起吊用。
3、介质的流向应与阀体所示箭头方向一致。
J41H法兰式铸钢截止阀性能：
|
公称压力
PN（MPa）
|
试验压力（MPa）
|
适用温度（℃）
|
适用
介质
|
|
强度试验
|
密封试验
|
WCB
|
Wr5Mo
|
1Cr18Ni12Mo2Ti
|
1C18Ni9Ti
|
|
1.6
|
2.4
|
1.8
|
≤425
|
≤550
|
≤200
|
≤200
|
水、油品、蒸气、酸性介质
|
|
2.5
|
3.8
|
2.8
|
|
4.0
|
6.0
|
4.4
|
|
6.4
|
9.6
|
7.1
|
|
10.0
|
15
|
11
|
/
|
|
16.0
|
24
|
17.6
|
法兰式铸钢截止阀零部材料：
|
阀 体
|
WCB
|
ZG1Cr18Ni12Mo2Ti
|
ZGCr5Mo
|
ZG1Cr18Ni9Ti
|
|
阀 盖
|
WCB
|
ZG1Cr18Ni12Mo2Ti
|
ZGCr5Mo
|
ZG1Cr18Ni9Ti
|
|
支 架
|
WCB
|
ZG1Cr18Ni12Mo2Ti
|
ZGCr5Mo
|
ZG1Cr18Ni9Ti
|
|
阀 瓣
|
2Cr13
|
316
|
Cr5Mo
|
304
|
|
阀 杆
|
2Cr13
|
316
|
25Cr2MoV
|
304
|
|
阀 座
|
25
|
316
|
304
|
304
|
|
密封环
|
304、增强柔性石墨
|
|
填 料
|
增强柔性石墨
|
|
阀杆螺母
|
ZCuA110Fe3
|
法兰式铸钢截止阀主要尺寸：
|
公称压力
PN（MPa）
|
公称通径
DN（mm）
|
主要外形尺寸及连接尺寸（mm）
|
|
L
|
D
|
D1
|
D2
|
D6
|
b-f
|
f2
|
z-φd
|
H
|
Do
|
|
1.6
|
10
|
130
|
90
|
60
|
40
|
/
|
14-2
|
/
|
4-14
|
198
|
120
|
|
15
|
130
|
95
|
65
|
45
|
/
|
16-2
|
/
|
4-14
|
218
|
120
|
|
20
|
150
|
105
|
75
|
55
|
/
|
16-2
|
/
|
4-14
|
258
|
140
|
|
25
|
160
|
115
|
85
|
65
|
/
|
16-2
|
/
|
4-14
|
275
|
160
|
|
32
|
180
|
135
|
100
|
78
|
/
|
18-2
|
/
|
4-18
|
280
|
180
|
|
40
|
200
|
145
|
110
|
85
|
/
|
18-3
|
/
|
4-18
|
330
|
200
|
|
50
|
230
|
160
|
125
|
100
|
/
|
18-3
|
/
|
4-18
|
350
|
240
|
|
65
|
290
|
180
|
145
|
120
|
/
|
18-3
|
/
|
4-18
|
400
|
280
|
|
80
|
340
|
195
|
160
|
135
|
/
|
20-3
|
/
|
8-18
|
355
|
280
|
|
100
|
350
|
215
|
180
|
155
|
/
|
22-3
|
/
|
8-18
|
415
|
320
|
|
125
|
400
|
245
|
210
|
185
|
/
|
24-3
|
/
|
8-18
|
460
|
360
|
|
150
|
480
|
280
|
240
|
210
|
/
|
24-3
|
/
|
8-23
|
510
|
400
|
|
200
|
600
|
335
|
295
|
265
|
/
|
26-3
|
/
|
12-23
|
710
|
400
|
|
250
|
650
|
405
|
355
|
320
|
/
|
30-3
|
/
|
12-25
|
786
|
450
|
|
300
|
750
|
460
|
410
|
375
|
/
|
30-4
|
/
|
12-25
|
925
|
500
|
|
2.5
|
10
|
130
|
90
|
60
|
40
|
/
|
16-2
|
/
|
4-14
|
198
|
120
|
|
15
|
130
|
95
|
65
|
45
|
/
|
16-2
|
/
|
4-14
|
218
|
120
|
|
20
|
150
|
105
|
75
|
55
|
/
|
16-2
|
/
|
4-14
|
258
|
140
|
|
25
|
160
|
115
|
85
|
65
|
/
|
16-2
|
/
|
4-14
|
275
|
160
|
|
32
|
180
|
135
|
100
|
78
|
/
|
18-2
|
/
|
4-18
|
280
|
180
|
|
40
|
200
|
145
|
110
|
85
|
/
|
18-3
|
/
|
4-18
|
330
|
200
|
|
50
|
230
|
160
|
125
|
100
|
/
|
20-3
|
/
|
4-18
|
350
|
240
|
|
65
|
290
|
180
|
145
|
125
|
/
|
22-3
|
/
|
8-18
|
400
|
280
|
|
80
|
310
|
195
|
160
|
145
|
/
|
22-3
|
/
|
8-18
|
355
|
280
|
|
100
|
350
|
230
|
190
|
160
|
/
|
24-3
|
/
|
8-23
|
415
|
320
|
|
125
|
400
|
270
|
220
|
188
|
/
|
28-3
|
/
|
8-25
|
460
|
360
|
|
150
|
480
|
300
|
250
|
218
|
/
|
30-3
|
/
|
8-25
|
510
|
400
|
|
200
|
600
|
360
|
310
|
278
|
/
|
34-3
|
/
|
12-25
|
710
|
400
|
|
250
|
650
|
425
|
370
|
332
|
/
|
36-3
|
/
|
12-30
|
786
|
450
|
|
300
|
750
|
485
|
430
|
390
|
/
|
40-4
|
/
|
12-30
|
925
|
500
|
|
4.0
|
10
|
130
|
90
|
60
|
40
|
34
|
16-2
|
4
|
4-14
|
198
|
120
|
|
15
|
130
|
95
|
65
|
45
|
40
|
16-2
|
4
|
4-14
|
233
|
120
|
|
20
|
150
|
105
|
75
|
55
|
51
|
16-2
|
4
|
4-14
|
275
|
140
|
|
25
|
160
|
115
|
85
|
65
|
58
|
16-2
|
4
|
4-14
|
285
|
160
|
|
32
|
180
|
135
|
100
|
78
|
66
|
18-2
|
4
|
4-18
|
302
|
180
|
|
40
|
200
|
145
|
110
|
85
|
76
|
18-3
|
4
|
4-18
|
355
|
200
|
|
50
|
230
|
160
|
125
|
100
|
88
|
20-3
|
4
|
4-18
|
373
|
240
|
|
65
|
290
|
180
|
145
|
125
|
110
|
22-3
|
4
|
8-18
|
408
|
280
|
|
80
|
310
|
195
|
160
|
145
|
121
|
22-32
|
4
|
8-18
|
436
|
320
|
|
100
|
350
|
230
|
190
|
160
|
150
|
24-3
|
4.5
|
8-23
|
480
|
360
|
|
125
|
400
|
270
|
220
|
188
|
176
|
28-3
|
4.5
|
8-25
|
558
|
400
|
|
150
|
480
|
300
|
250
|
218
|
204
|
30-3
|
4.5
|
8-25
|
611
|
400
|
|
200
|
600
|
375
|
320
|
282
|
260
|
38-3
|
4.5
|
12-30
|
720
|
400
|
