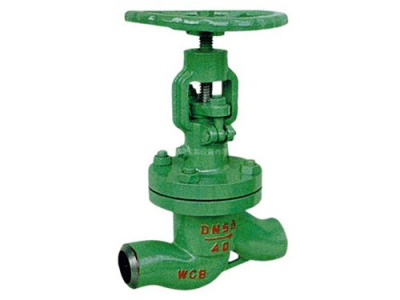

    NKJ61H/Y焊接真空隔离截止阀
    NKJ61H/Y焊接真空隔离截止阀详细资料:
    NKJ61H/Y焊接真空隔离截止阀概述:
    焊接真空隔离截止阀主要结构特点及用途:
    1、本系列阀门主体采用铸锻结构,具有平行双密封副半强制双向密封,密封面到位运动和楔形块楔紧运动分步作用实现零泄漏。
    2、密封面运动磨擦力小、启闭轻便,而且密封面磨损有自动补偿功能。
    3、结构简单、紧凑、检修方便,使用寿命长。
    4、阀盖填料室设有真空密封结构,具有自胀压紧作用,并且密封采用高强膨胀材料密封,使系统与大气完全隔离,具有很好的系统气密性。
    5、本系列阀门连接形式分法兰、焊接两种,驱动方式有手动、电动两种。
    该阀门适用于工作温度≤425℃和≤550℃,工作介质为水、蒸汽或空气的管路上,作为启闭装置;尤其适用于火电厂汽机冷凝和真空负压系统,起真空隔离密封作用。
    焊接真空隔离截止阀按JB/T3595标准设计制造,满足电站设备配套使用要求。
    设计了真空密封结构填料室,隔离真空可靠。
    阀杆经调质及表面氮化处理,有良好的抗腐蚀性,抗擦伤和耐磨性。
    法兰垫片采用复合材料,膨胀系数大,气密性能好,保证系统与大气隔离可靠。
    倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成,倒密封可靠。填料更换和维修可在不停机情况下进行,方便快捷不影响系统运行。
    结构图:

    焊接真空隔离截止阀主要性能规范:
    产品类型
    Product type
    壳体强度试验/MPa
    Sheli strangth test
    上密封试验/MPa
    Back seal test
    密封试验/MPa
    Seal test
    适用介质
    Applicable
    medium
    适用温度/℃
    Applicable
    temperature
    NKJ61H-40
    6.O
    4.4
    4.4
    水、蒸汽、空气
    Water、Steam、Air
    ≤425
    NKJ61H-64
    96
    7.O
    7.O
    NKJ61H-100
    15.O
    11.0
    11.O
    NKJ61Y-40l
    6.O
    4.4
    4.4
    水、蒸汽、空气
    Water、Steam、Air
    ≤550
    NKJ61Y-64l
    9.6
    7.0
    7.O
    NKJ61Y-1OOI
    15.O
    11.O
    11.O
    焊接真空隔离截止阀主要零件材料:
    零件名称
    Part name
    阀体、阀盖Body Bonnet
    阀杆
    Valve Stem
    阀瓣Disc
    密封面
    Sealing face
    阀杆螺母
    Yokenut
    填料
    Packing
    紧固件
    Fasteher
    NKJ61H-C型
    25或WCB
    铬不锈钢
    Crstain
    mless
    teel
    铬不锈钢
    Crstain
    mless
    steel
    H:合金钢
    H:alloy steel
    铝青铜
    AI
    bronze
    膨胀复合石墨
    Expanding
    compound
    graphlte
    优质碳钢
    High-grade
    carbon
    steel

    NKJ61Y-l型
    铬钼钢
    Cr.Mo steel
    20CrlM01vA 或38CrMoAlA
    12CrlMo 1VA
    Y:硬质合金
    Y:oarbide alloy
    铬钼钢
    Cr.Mo steel


    主要尺寸及重量 Main dimensions and weight

    公称通径
    DN/mm
    Nominal
    diameter

    公称压力
    PN/MPa
    Nominal
    pressure

    主要外形尺寸和连接尺寸/mm
    Main extemal and connectingd mensions

    L

    H

    D

    D0

    D1

    L1

    α

    W

    1O

    4.0

    130

    245

    36

    11

    18.4

    1O

    -

    120

    15

    130

    245

    36

    16

    22.5

    1O

    -

    120

    20

    150

    265

    44

    21

    28.5

    11

    -

    160

    25

    160

    270

    48

    26

    34.5

    12

    -

    200

    32

    180

    285

    48

    34

    -

    -

    37o30"

    200

    40

    200

    320

    55

    40

    -

    -

    37o30"

    240

    50

    230

    365

    64

    48

    -

    -

    37o30"

    320

    65

    290

    41O

    82

    66

    -

    -

    37o30"

    300

    80

    31O

    430

    95

    78

    -

    -

    37o30"

    300

    100

    350

    470

    117

    1OO

    -

    -

    37o30"

    350

    125

    400

    500

    143

    126

    -

    -

    37o30"

    350

    150

    480

    533

    167

    150

    -

    -

    37o30"

    400

    1O

    6.4

    130

    245

    36

    1O

    18.4

    1O

    -

    120

    15

    130

    245

    36

    15

    22.5

    1O

    -

    120

    20

    150

    265

    44

    20

    28.5

    11

    -

    160

    25

    160

    270

    48

    25

    34.5

    12

    -

    200

    32

    180

    280

    48

    33

    -

    -

    37o30"

    200

    40

    200

    320

    55

    39

    -

    -

    37o30"

    240

    50

    230

    365

    64

    48

    -

    -

    3, 7o<, /SUP>30"

    320

    65

    290

    41O

    82

    65

    -

    -

    37o30"

    320

    80

    31O

    430

    95

    76

    -

    -

    37o30"

    360

    100

    350

    470

    117

    98

    -

    -

    37o30"

    400

    125

    480

    500

    143

    123

    -

    -

    37o30"

    400

    150

    480

    533

    167

    148

    -

    -

    37o30"

    500

    1O

    10.O

    130

    245

    36

    1O

    18.4

    1O

    -

    120

    15

    130

    245

    36

    14

    22.5

    1O

    -

    120

    20

    150

    265

    44

    20

    28.5

    11

    -

    160

    25

    160

    270

    48

    25

    34.5

    12

    -

    200

    32

    180

    285

    48

    32

    -

    -

    37o30"

    200

    40

    200

    320

    55

    38

    -

    -

    37o30"

    240

    50

    230

    355

    64

    48

    -

    -

    37o30"

    320

    65

    290

    41O

    82

    63

    -

    -

    37o30"

    320

    80

    31O

    430

    95

    74

    -

    -

    37o30"

    360

    1OO

    350

    470

    117

    97

    -

    -

    37o30"

    400

    125

    400

    500

    143

    123

    -

    -

    37o30"

    400

    150

    480

    533

    167

    148

    -

    -

    37o30"

    500
