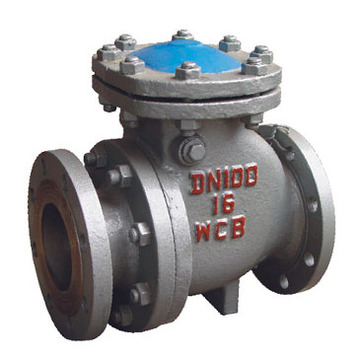

    PH44H排渣止回阀
    PH44H排渣止回阀详细资料：
    PH44H排渣止回阀概述：
    排渣止回阀启闭件靠介质流动和力量自行开启或关闭，以防止介质的倒流。排渣止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。
    止回阀按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式和卧式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。
    止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。水泵吸水关的底阀也属于止回阀类。

    PH44H排渣止回阀主要尺寸及重量：


    型 号 公称通径
    DN(mm)    		 主 要 尺 寸(mm) 重 量
    (Kg)
    L D D1 D2 Z-φd b f H
    PH44H-10C 80 241 200 160 132 8-φ18 20 3 260 48
    100 292 220 180 156 8-φ18 20 3 270 63
    150 356 285 240 212 8-φ22 22   290 120
    200 495 340 295 268 8-φ22 22   345 200
    250 622 395 350 320 12-φ22 24   412 250
    300 698 445 400 370 12-φ22 26   468 320
    350 787 505 460 430 16-φ22 28 4 524 400
    400 900 565 515 482 16-φ26 30   600 517
    450 918 615 565 532 20-φ26 32   670 610
    500 978 670 620 585 20-φ26 34   750 705
    PH44H-16C 80 241 200 160 132 8-φ18 20 3 260 48
    100 292 220 180 156 8-φ18 20   270 63
    150 356 285 240 212 8-φ22 24   290 130
    200 495 340 295 268 12-φ22 24   345 210
    250 622 405 355 320 12-φ26 26   412 260
    300 698 460 410 370 12-φ26 28 4 468 330
    350 787 520 470 429 16-φ26 30   524 415
    400 900 580 525 480 16-φ30 32   600 532
    450 918 640 585 548 20-φ30 34   670 625
    500 978 715 650 609 20-φ30 36   750 720
    PH44H-25 80 318 200 160 132 8-φ18 24 3 260 48
    100 356 235 190 156 8-φ22 24   270 65
    150 444 300 250 212 8-φ26 28   290 140
    200 535 360 310 278 8-φ26 30 4 345 230
    250 622 425 370 335 8-φ26 32   412 280
    300 711 485 430 390 8-φ30 34   648 350
    350 838 555 490 450 8-φ33 38   524 440
    400 864 620 550 505 8-φ36 40   600 550
    450 978 670 600 555 8-φ36 42   670 650
    500 1016 730 660 615 8-φ36 44   750 745
