H76W对夹双瓣旋启式止回阀详细资料：
H76W对夹双瓣旋启式止回阀概述：

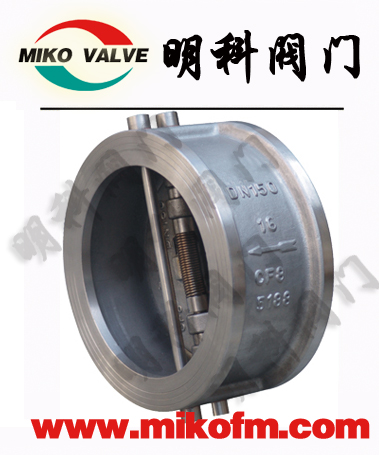

双瓣旋启对夹式止回阀由阀体、阀瓣、阀杆及弹簧等零件组成，采用对夹式连接，结构紧凑。由于阀瓣的关闭行程短，并有弹簧加载，关闭速度快，可显著减少水锤现象。用于纯净管路及工业、环保、水处理、高层建筑给排水管路，阻止介质逆向流动之用。产品具有体积小、重量轻、动作灵敏、密封可靠、安装方便等特点，可水平安装或垂直安装，可适用于水、蒸气、油品、硝酸、醋酸、强氧化性介质等多种介质。
H76W对夹双瓣旋启式止回阀特点：
1、体积小，重量轻，结构紧凑、维修方便
2、阀板采用对偶式，在弹簧的弹性力下矩下可自行速闭
3、因速闭作用，可防止介质倒流
4、阀体结构长度尺寸小，刚性好
5、安全方便，可用于水平垂直两个方向安装
H76W对夹双瓣旋启式止回阀性能参数：
|
型号
|
工作压力（MPa）
|
适用温度（℃）
|
适用介质
|
阀体材料
|
|
H76H-10C～40
|
1.0～4.0
|
－29～425
|
水、蒸汽、油品
|
碳钢
|
|
H76W-10P～25
|
1.0～2.5
|
≤150
|
硝酸类
|
不锈钢
|
|
H76Y-40P
|
4.0
|
≤150
|
硝酸类
|
不锈钢
|
对夹双瓣旋启式止回阀流体力学性能：
|
公称通径
|
阀门全开启
时的流体阻
力系数ξ
|
常温下阀门全开启时的水流量系数
|
流体的流向
|
|
DN
|
NPS
|
Kv(m3/h)
|
Cv(U.S)
|
Cv(U.K)
|
↑
|
→
|
|
开启压力近似值KPa
|
|
50
|
2
|
2.6
|
63
|
74
|
62
|
2
|
1
|
|
65
|
21/2
|
2.4
|
109
|
128
|
107
|
2
|
1
|
|
80
|
3
|
2.3
|
172
|
201
|
169
|
2
|
1
|
|
100
|
4
|
2.0
|
289
|
338
|
283
|
2
|
1
|
|
125
|
5
|
1.8
|
476
|
557
|
466
|
2
|
1
|
|
150
|
6
|
1.5
|
750
|
878
|
735
|
2
|
1
|
|
200
|
8
|
1.3
|
1432
|
1675
|
1403
|
2
|
1
|
|
250
|
10
|
1.2
|
2330
|
2726
|
2283
|
2
|
1
|
|
300
|
12
|
1.0
|
3676
|
4301
|
3602
|
2
|
1
|
|
350
|
14
|
0.9
|
5274
|
6171
|
5169
|
2
|
1
|
|
400
|
16
|
0.8
|
7306
|
8548
|
7160
|
3
|
1
|
|
450
|
18
|
0.8
|
9246
|
10818
|
9061
|
3
|
1
|
|
500
|
20
|
0.8
|
11415
|
13356
|
11187
|
3
|
1
|
|
600
|
24
|
0.7
|
17573
|
20560
|
17222
|
3
|
1
|
|
700
|
28
|
0.7
|
23919
|
27985
|
23441
|
4
|
1
|
|
750
|
30
|
0.7
|
27458
|
32126
|
26909
|
4
|
1
|
|
800
|
32
|
0.7
|
31241
|
36552
|
30616
|
4
|
1
|
|
900
|
36
|
0.7
|
39539
|
46261
|
38748
|
4
|
1
|
|
1000
|
40
|
0.7
|
48814
|
57112
|
47838
|
4
|
1
|
|
1050
|
42
|
0.7
|
53817
|
62966
|
52741
|
4
|
1
|
|
1200
|
48
|
0.7
|
70292
|
82242
|
68886
|
4
|
1
|
H76W对夹双瓣旋启式止回阀主要连接尺寸
|
公称通径 |
PN1.0 |
PN1.6 |
PN2.5 |
PN4.0 |
PN6.4 |
PN10.0 |
|
L |
D |
L |
D |
L |
D |
L |
D |
L |
D |
L |
D |
|
DN50 |
60 |
109 |
60 |
109 |
60 |
109 |
60 |
109 |
60 |
115 |
60 |
122 |
|
DN65 |
67 |
129 |
67 |
129 |
67 |
129 |
67 |
129 |
67 |
140 |
67 |
147 |
|
DN80 |
73 |
144 |
73 |
144 |
73 |
144 |
73 |
144 |
76 |
150 |
73 |
157 |
|
DN100 |
73 |
164 |
73 |
164 |
73 |
170 |
73 |
170 |
79 |
177 |
79 |
183 |
|
DN125 |
86 |
194 |
86 |
194 |
86 |
197 |
86 |
197 |
105 |
213 |
105 |
220 |
|
DN150 |
98 |
220 |
98 |
220 |
98 |
227 |
98 |
227 |
136 |
250 |
136 |
260 |
|
DN200 |
127 |
275 |
127 |
275 |
127 |
287 |
127 |
293 |
165 |
313 |
165 |
324 |
|
DN250 |
146 |
330 |
146 |
332 |
146 |
343 |
146 |
355 |
213 |
364 |
213 |
394 |
|
DN300 |
181 |
380 |
181 |
387 |
181 |
403 |
184 |
450 |
229 |
424 |
229 |
458 |
|
DN350 |
184 |
440 |
184 |
447 |
184 |
460 |
222 |
478 |
- |
- |
- |
- |
|
DN400 |
191 |
492 |
191 |
498 |
191 |
518 |
232 |
549 |
- |
- |
- |
- |
|
DN450 |
203 |
542 |
203 |
558 |
203 |
568 |
- |
- |
- |
- |
- |
- |
|
DN500 |
219 |
597 |
219 |
620 |
219 |
624 |
- |
- |
- |
- |
- |
- |
|
DN600 |
222 |
698 |
222 |
734 |
222 |
734 |
- |
- |
- |
- |
- |
- |
