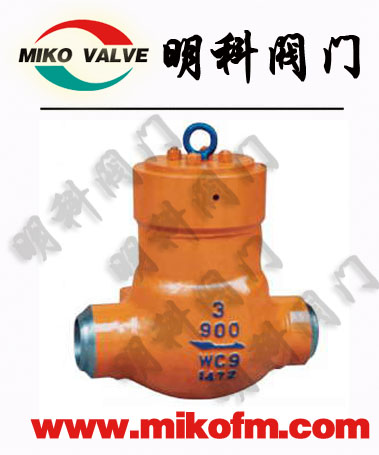

H64Y电站止回阀

H64Y电站止回阀详细资料：

H64Y电站止回阀概述：

H64Y电站止回阀适用于 Class1500~2500Lb，工作温度 -29~570℃ 的石油、化工、火力电站等各种工况的管路上。旋启式止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。本类阀门在管道中一般应当水平安装。
H64Y电站止回阀结构特点：
一种是遵循ANSIB16.34和JIS E101标准的引进型；另一种是Jb3595标准的国标型。其遵循的温度、压力等级是一致的，在一些管道中存在着某种互换关系。中部采用无阀盖压力自紧式，在高温高压工况下具有良好的密封性能。自密封圈有两种材料：一种是低碳钢，另一种是柔性石墨夹316丝（网）。密封面堆焊钻基硬质合金。其加工后的纯金属层≥3mm，具有耐磨、耐高温、抗腐蚀、抗擦伤、使用寿命长。

H64Y电站止回阀主要材料：

零件名称	材料牌号
阀体	WCB	WC1	WC6	WC9
阀座	25	15Cr1MoA	12Cr1MoVA
阀瓣	WCB	WCI	WC6	WC9
摇杆	WCB	WCI	WC6	WC9
阀盖	25	15Cr1MoA	12Cr1MoVA
密封环	1Cr17Ni2		20Cr1MoVA
密封环	S软钢（增强柔性石墨）		S软钢	F软钢

H64Y-1500LB电站止回阀尺寸：

公称通径（in） CL1500Lb	外形和连接尺寸（mm）			重量（Kg）
公称通径（in） CL1500Lb	d	L	H	重量（Kg）
2 1/2	56	254	282	57
3	64	325	300	57
4	84	406	350	80
5	100	483	425	115
6	126	559	400	180
8	158	711	490	270
10	200	864	540	430
12	250	991	650	630
14	280	1067	710	1400

H64Y-2000LB电站止回阀尺寸：

公称通径（in） CL2000Lb	外形和连接尺寸（mm）			重量（Kg）
公称通径（in） CL2000Lb	d	L	H	重量（Kg）
2 1/2	50	330	240	40
3	60	368	305	60
4	80	457	315	95
5	96	533	409	170
6	118	610	465	186
8	147	762	528	415
10	180	914	613	658
12	222	1041	680	1200
14	254	118	745	1638

H64Y-2500LB电站止回阀尺寸：

公称通径（in） CL2500Lb	外形和连接尺寸（mm）			重量（Kg）
公称通径（in） CL2500Lb	d	L	H	重量（Kg）
3	54	368	297	44
4	70	457	385	110
5	86	533	410	130
6	104	610	455	192
8	130	762	557	466
10	162	914	615	730
12	210	1041	715	1120
14	234	1118	790	1495
16	264	1245	815	1950
18	304	1397	815	2400
