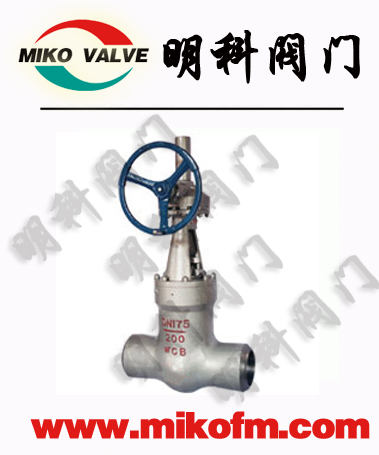

Z61Y-P54170V电站闸阀详细资料：
Z61Y-P54170V电站闸阀概述
Z61Y-P54170V电站闸阀主要适用于火力电站各种系统的管路上，切断或接通管路介质。适用介质：水、蒸气等非腐蚀性介质。电站阀门与其他阀门产品相比的特点是高温高压，独特的自密封设计，压力越高，密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。
电站闸阀结构简述
1、采用压力自紧式密封结构，弹性闸板，两端支管为焊接连。
2、阀座密封面采用钴基硬质合金等离子喷焊而成，耐磨、抗擦伤性能好。
阀瓣密封面经硬化氮化处理。
3、阀杆表面经抗蚀性氮化处理，有良好的抗腐蚀和抗擦伤性。
4、阀门的开启和关闭由电动装置来控制，电动装置分别配有专用电机，减速器、转矩控制机构、现场操作机构、手、电动切换机构，除就地操作外还可进行远距离操作。
主要设计规范
设计与制造GB/T12234ASMEB16.34
结构长度JB/T3595
接口连接尺寸JB/T3595GB/T12224
检验与试验JB/T3595MSSSP61
压力与温度基准JB/T3595ANSIB16.34
电站闸阀安装说明
1、电动闸阀必须垂直安装，阀杆向上，介质流向可从任何一侧流入。
2、电动装置安装在环境温度为一20"C～+40℃，相对湿度≤80％无腐蚀，无爆炸性气体环境中。
3、电动装置用于管道温度低于350"(：时，则采用半流体锂基润滑油(Q／sYl002—65) 用于管道温度高于350~(：时，则采用GB492—2N一4钠基润滑脂进行润滑。
Z61Y-P54170V电站闸阀压力试验：
|
性能规范Property and specifiecation |
产品型号 Product type
公称压力PN(MPa)Nominal pressure |
试验压力(MPa)Test pressure |
工作压力(MPa)
Working pressure |
工作温度(℃)
Working temperature |
适用介质
Appicable medium |
强度试验
Sheel test |
密封试验/上密封实验
Seal test |
|
Z961Y-250 |
25 |
37.5 |
27.5 |
- |
≤425 |
水、蒸汽、Water,steam |
|
Z961Y-320 |
32 |
48.0 |
36.0 |
- |
≤425 |
|
Z961Y-P54100 |
- |
30.0 |
22.0 |
P5410 |
≤540 |
蒸汽 Steam |
|
Z961Y-P54170 |
- |
48.0 |
36.0 |
P5417 |
≤540 |
Z61Y-P54170V高温高压电站专用闸阀主要零件材料:
|
零件名称Part name |
材料牌号Material designation |
|
阀体Body |
WCB |
WC6 |
WC9 |
|
阀板Disc |
WCB |
WC6 |
WC9 |
|
阀盖Bonnet |
25 |
12Cr1Mo1VA |
|
阀杆Stem |
1Cr17Ni2 |
20Cr1Mo1VA |
|
阀座Seat |
25 |
12Cr1Mo1VA |
|
密封环Sealing ring |
S软钢(增强柔性石墨)S soft steel (flexible graphite) |
S软钢S soft steel |
F软钢F Soft steel |
|
填料Packing |
增强柔性石墨Fexible graphite |
|
支架Yoke |
WCB |
WCB或WC6 |
|
阀杆螺母Stem nut |
45(ZCuZn25A16Fe3Mn3) |
|
四开环Four piece ring |
1Cr13 |
20Cr1MoVA |
