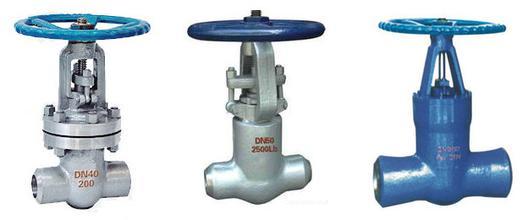

Z60Y,Z61Y,Z62Y电站焊接闸阀详细资料：
Z60Y,Z61Y,Z62Y电站焊接闸阀概述：
电站闸阀采用先进流道等径直通结构，极大降低了流阻系数与能量的损耗，显著提高了阀门使用寿命和性能。阀门中腔采用压力自紧式密封结构、密封性能好。支管两端为焊接结构。闸板与阀座密封面采用司太立（stellite）钴基硬质合堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好。
启闭件的结构可根据用户要求设计成单板、双板、平行双板等不同形式。
电站闸阀也称电站专用阀门，主要适用于火力电站各种系统的管路上，切断或接通管路介质。适用介质：水、蒸气等非腐蚀性介质。电站阀门与其他阀门产品相比的特点是高温高压，独特的自密封设计，压力越高，密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点
电站焊接闸阀结构优势
1.采用压力自紧式密封，阀体支管两端为焊接连接。
2.阀坐、阀瓣密封面采用钴基硬质合金等离子喷焊而成，耐磨、抗擦伤性能好。
3.阀杆经抗腐蚀性氮化处理，有良好的抗腐蚀性和抗擦伤性。
电站焊接闸阀主要设计规范
设计与制造 GB/T12234 ASMEB16.34
结构长度 JB/T3595
接口连接尺寸 JB/T3595 GB/T12224
检验与试验 JB/T3595 MSS SP61
压力与温度基准 JB/T3595 ANSI B16.34
电站焊接闸阀主要零件的材料说明：
|
零件名称
|
材料牌号
|
|
阀体
|
A216WCB
|
A217WC1
|
A217WC6
|
A217WC9
|
|
闸板
|
A216WCB
|
A217WC1
|
A217WC6
|
A217WC9
|
|
阀座
|
25
|
15CrMoA
|
12Cr1MoVA
|
12Cr1MoVA
|
|
阀杆
|
1Cr17Ni2
|
1Cr17Ni2
|
SUH600
|
SUH600
|
|
20Cr1Mo1V1A
|
20Cr1MoVA
|
|
阀盖
|
25
|
15CrMoA
|
12Cr1MoVA
|
12Cr1MoVA
|
|
WCB
|
WC1
|
WC6
|
WC9
|
|
填料
|
增强柔性石墨
|
|
支架
|
WCB
|
WCB
|
WCB
|
WCB
|
|
WC1
|
WC6
|
WC9
|
|
密封环
|
S软钢(增强柔性石墨)
|
S软钢
|
F软钢
|
|
空杆螺母
|
45(ZCuZn25A16Fe3Mn3)
|
|
适用温度
|
≤425℃
|
≤450℃
|
≤540℃
|
≤570℃
|
电站焊接闸阀主要外形尺寸：
|
公称通径DNNominal diameter |
主要外形尺寸和连接尺寸(mm)Main external and connecting dimensions |
电动装置Electric dewice |
重量(kg)Weight |
|
d |
L |
H |
L1 |
L2 |
|
Z60Y-250 |
|
100 |
84 |
406 |
1164 |
437 |
277 |
DZW45 |
234 |
|
125 |
100 |
483 |
1402 |
437 |
277 |
DZW60 |
343 |
|
175 |
158 |
711 |
1650 |
554 |
309 |
DZW180 |
638 |
|
225 |
200 |
864 |
1650 |
554 |
309 |
DZW180 |
654 |
|
300 |
280 |
1067 |
2106 |
764 |
398 |
DZW350 |
1973 |
|
Z60Y-320 |
|
100 |
96 |
533 |
1236 |
437 |
277 |
DZW60 |
291 |
|
125 |
118 |
610 |
1302 |
437 |
277 |
DZW60 |
315 |
|
150 |
148 |
762 |
1403 |
526 |
283 |
DZW90 |
672 |
|
175 |
148 |
762 |
1650 |
554 |
309 |
DZW180 |
684 |
|
225 |
222 |
1041 |
1650 |
554 |
309 |
DZW180 |
696 |
|
Z60Y-P54100V |
|
175 |
148 |
762 |
1650 |
554 |
309 |
DZW180 |
683 |
|
225 |
222 |
1041 |
1650 |
554 |
309 |
DZW180 |
704 |
|
250 |
222 |
1041 |
1795 |
554 |
309 |
DZW180 |
1214 |
|
300 |
294 |
1245 |
2080 |
554 |
309 |
DZW250 |
2125 |
|
Z60Y-P54170V |
|
125 |
98 |
630 |
1230 |
437 |
277 |
DZW60 |
312 |
|
225 |
186 |
1060 |
1680 |
554 |
309 |
DZW180 |
1401 |
|
300 |
278 |
1397 |
2265 |
764 |
|
DZW500 |
2834 |
|
325 |
310 |
1448 |
2265 |
690 |
398 |
DZW500 |
2632 |
|
350 |
338 |
1550 |
2536 |
715 |
|
DZWC-4 |
5591 |
