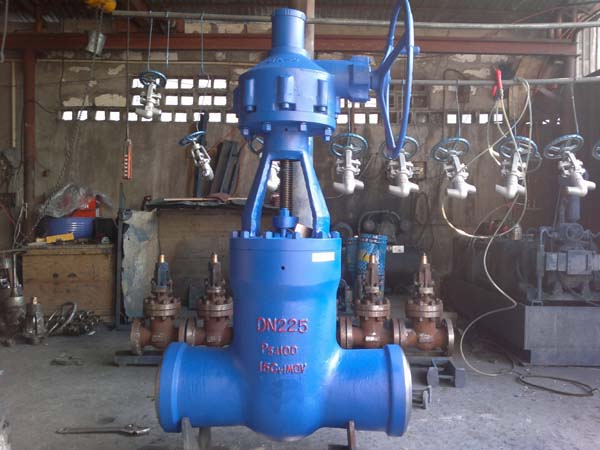

Z560Y伞齿轮电站高温高压闸阀详细资料：
Z560Y伞齿轮电站高温高压闸阀概述：
Z560Y伞齿轮电站高温高压闸阀，焊接闸阀适用于公称压力PN16.0～32.0Mpa，工作温度≤540℃（其中P(57)170V工作温度为570℃）的石油、化工、火力电站等各种工况的管路上，切断或接通介质。适用介质为：水、油品、蒸汽酸性介质等。操作方式等。操作方式有：手动、齿轮传动、电动等。
伞齿轮电站高温高压焊接闸阀特点：
1，采用中法兰螺栓连接结构．
2，采用撞击式手枪，可减少操作力．
3，阀杆表面经抗蚀性氮化处理
4，阀座嵌入阀体，平面或锥面密封，阀座，阀瓣密封面均采用钴基硬质合金等离子喷焊而成，耐麻抗擦伤性能好．
5，可安装在管道上的任何位置．DN≥100时介质流向从上往下流（倒流）
主要零件材料及使用范围
|
产品型号 |
Z560Y-200/250/320 |
Z560Y-P 55100/140/ 170V |
|
阀 体 |
20/WCB |
12Cr1MoV/WC6/WC9 |
|
阀 盖 |
20/WCB |
12Cr1MoV/WC6/WC9 |
|
阀 杆 |
38CrMoAlA |
38CrMoAlA /25Cr2MoV |
|
闸 板 |
20/WCB |
12Cr1MoV/WC6/WC9 |
|
螺 栓 |
35CrMoA |
25Cr2MoV |
|
适 用 介 质 |
水，汽，油品等 |
水，汽，油品等 |
|
高工作温度 |
450/ 425 ℃ |
552/ 570 ℃ |
电站高温高压焊接闸阀产品型号
|
产品型号
|
Z60Y-160
|
Z60Y-P54100V
|
|
Z60Y-200
|
Z60Y-P54140V
|
|
Z60Y-250
|
Z60Y-P54170V
|
|
Z60Y-320
|
Z60Y-P57170V
|
|
伞齿轮传动闸阀在型号“Z”后插入“5”为Z560Y
|
|
公称通径（DN/mm）
|
|
|
适用温度/℃
|
≤425
|
≤552
|
≤593
|
≤550
|
|
适用介质
|
水、蒸汽、气体、石油产品
|
|
试验压力（MPa）
|
公称压力PN/MPa
|
16.0
|
20.0
|
25.0
|
32.0
|
P54100V
|
P54140V
|
P54170V
|
P54170V
|
|
强度试验
|
24
|
30
|
37.5
|
48
|
30
|
42
|
48
|
6.3
|
|
密封试验
|
17.6
|
22
|
27.5
|
35.1
|
11
|
15.4
|
17.8
|
18
|
电站高温高压闸阀外形尺寸 国标电站（手动）
|
公称压力
PN（MPa）
|
公称通径
DN（mm）
|
外形尺寸及连接尺寸（mm）
|
|
L
|
D
|
L1
|
d
|
H
|
|
16.0
|
15
|
90
|
23
|
10
|
13
|
182
|
|
20
|
110
|
29
|
11
|
18
|
210
|
|
25
|
120
|
35
|
12
|
23
|
235
|
|
32
|
130
|
43
|
14
|
28
|
258
|
|
40
|
150
|
49
|
15
|
36
|
285
|
|
50
|
170
|
61
|
16
|
45
|
338
|
|
20.0
|
15
|
90
|
23
|
10
|
13
|
182
|
|
20
|
110
|
29
|
11
|
18
|
210
|
|
25
|
120
|
35
|
12
|
23
|
235
|
|
32
|
130
|
43
|
14
|
28
|
258
|
|
40
|
150
|
49
|
15
|
36
|
285
|
|
50
|
170
|
61
|
16
|
45
|
338
|
|
25.0
|
15
|
90
|
23
|
10
|
13
|
182
|
|
20
|
110
|
29
|
11
|
18
|
210
|
|
25
|
120
|
35
|
12
|
23
|
235
|
|
32
|
130
|
43
|
14
|
28
|
258
|
|
40
|
150
|
49
|
15
|
36
|
285
|
|
50
|
170
|
61
|
16
|
45
|
338
|
电站高温高压闸阀，焊接闸阀磅级电站（手动）
|
型号
|
规格in
|
外形尺寸及连接尺寸（mm）
|
|
d
|
L
|
H
|
|
Z60Y-1500Lb
|
|
56
|
254
|
671
|
|
3
|
64
|
305
|
692
|
|
4
|
84
|
406
|
790
|
|
5
|
100
|
483
|
875
|
|
6
|
126
|
559
|
1055
|
|
8
|
158
|
711
|
1148
|
|
Z60Y-2000Lb
|
|
50
|
330
|
640
|
|
3
|
60
|
368
|
690
|
|
4
|
80
|
457
|
806
|
|
5
|
96
|
533
|
980
|
|
6
|
118
|
610
|
1090
|
|
Z60Y-2000Lb
|
|
46
|
330
|
639
|
|
3
|
54
|
368
|
680
|
|
4
|
70
|
457
|
805
|
|
5
|
86
|
533
|
965
|
|
6
|
104
|
610
|
1070
|
|
Z60Y-3500Lb
|
3
|
44
|
440
|
745
|
|
4
|
56
|
540
|
860
|
电站高温高压闸阀，焊接闸阀磅级电站（伞齿轮）
|
型号
|
规格in
|
外形尺寸及连接尺寸（mm）
|
|
d
|
L
|
H
|
|
Z560Y-1500Lb
|
8
|
158
|
711
|
813
|
|
10
|
200
|
864
|
998
|
|
12
|
250
|
991
|
1156
|
|
14
|
280
|
1067
|
1287
|
|
16
|
318
|
1194
|
1413
|
|
Z560-2000Lb
|
8
|
148
|
762
|
935
|
|
10
|
180
|
914
|
1050
|
|
12
|
222
|
1041
|
1150
|
|
14
|
254
|
1118
|
1231
|
|
16
|
294
|
1245
|
1330
|
|
型号
|
规格in
|
外形尺寸及连接尺寸（mm）
|
|
d
|
L
|
H
|
|
Z560Y-2500Lb
|
6
|
127
|
610
|
928
|
|
8
|
130
|
762
|
851
|
|
10
|
162
|
914
|
1031
|
|
12
|
210
|
1041
|
1166
|
|
14
|
234
|
1118
|
1217
|
|
16
|
264
|
1245
|
1381
|
|
Z560Y-3500Lb
|
5
|
74
|
616
|
774
|
|
6
|
88
|
692
|
857
|
|
8
|
116
|
846
|
1041
|
|
10
|
142
|
1000
|
1197
|
|
12
|
174
|
1124
|
1338
|
