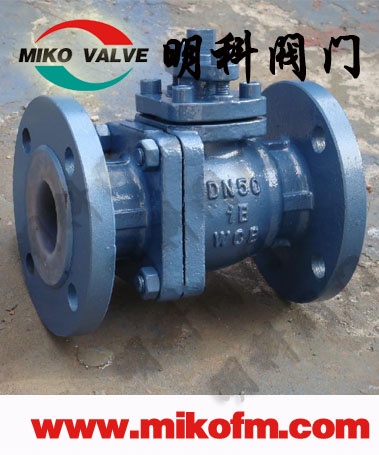

Q41F46衬四氟球阀概述：
衬氟球阀是用带圆形通孔的球体作启闭件,球体随阀杆绕阀体中心线旋转以实现阀门开启和关闭。采用特殊的模压工艺，使密封面致密良好，加之V型PTFE填料组合使阀门达到零泄漏；球体与阀杆铸为一体，杜绝了由于压力变化引起阀杆冲出承压件内的可能性，根本保证使用中的安全性；采用全塑料衬里工艺，耐介质的强腐蚀。
Q41F46衬四氟球阀工作原理:
Q41F衬氟球阀只需要用手柄带动阀体作90度的旋转,就可以实现对介质的流量进行截断和开通的功能。而且只需要很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了一个阻力很小,并且直通的流道。通常认为衬氟球阀适宜直接做开闭使用,但近来的发展已守氟将球阀设计成使它具有节流和控制流量之用。衬氟球阀的主要特点是本身结构紧凑,易于操作和维修,适用于强盐酸等一般腐蚀性介质
衬四氟球阀基本型号
|
手动
|
Q41F3
|
蜗轮
|
Q341F3
|
|
Q41F46
|
Q341F46
|
|
气动
|
Q641F3
|
电动
|
Q941F3
|
|
Q641F46
|
Q941F46
|
衬四氟球阀技术规范
|
设计标准
|
GB12237
|
|
结构长度
|
GB12221
|
|
法兰标准
|
JB/T79-94
|
|
GB9113.1-26
|
|
检验试验
|
JB/T9092-99
|
|
驱动方式
|
手动、电动、气动、蜗轮
|
衬四氟球阀主要零部件材料表
|
序号
|
零件名称
|
灰铸铁
|
铸钢
|
不锈耐酸铸钢
|
超低碳不锈耐酸铸钢
|
|
Z
|
C
|
P8
|
R8
|
R3
|
R3
|
|
1
|
阀体／阀盖
|
A216-C
|
A216-WCB
|
A351-CF8
|
A351-CF8M
|
A351-CF3
|
A351-CF3M
|
|
2
|
球体/阀杆
|
A216-WCB
|
A351-CF8
|
A351-CF8M
|
A351-CF3
|
A351-CF3M
|
|
3
|
衬里／阀座
|
PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4)
|
|
4
|
填料/压盖
|
PTFE(F4)
|
A351-CF3
|
A351-CF3
|
|
5
|
填料
|
A216-WCB
|
A351-CF8
|
A351-CF8
|
|
6
|
支架
|
A193-B7
|
A194-8
|
A193-B8M
|
|
7
|
紧固螺栓
|
A193-B7
|
A193-B8M
|
A194-8
|
|
8
|
螺母
|
A194-2H
|
A194-8
|
A194-8
|
|
9
|
操作手柄
|
A216-WCB
|
A216-WCB
|
A216-WCB
|
衬氟球阀能使性能稳定,寿命长久,需要注意以下因素：
1．使用前,应用水清洗管道和阀体过流部分,以防残留铁屑和其它杂物进入阀体内腔。
2．衬氟球阀在关闭状态下,阀体内仍然残留部分介质,也承受着一定压力。在检修衬氟球阀之前,要先关闭球阀前的切断阀,打开需要检修的衬氟球阀,完全释放阀体内部压力。如果是电动衬氟球阀或气动衬氟球阀,则应该首先断开电源和气源。
3．一般衬氟球阀均使用四氟（PTFE）作为密封材料,如需对管道衬氟球阀进行清洗,在拆卸时需谨慎防止损坏密封圈而泄露。
4,衬氟球阀拆装时,法兰上的螺栓螺母应先固定,然后将所有螺母稍紧,后用劲固定好。如先将个别螺母强行固定好,再固定其他螺母,法兰面之间会因受里不匀导致垫面损坏或破裂,导致衬氟阀门法兰对接出介质泄露。
5．如果对衬氟阀门进行清洗,使用的溶剂必须和要清洗的配件不冲突,不腐蚀。清洗时,要彻底的清洗干净残留的灰尘,油污和其它附着物,如用清水无法清洗干净,可在不损坏阀体和零部件的前提下,针对性的用酒精等清洗剂进行清洗。清洗完成后等清洗剂彻底挥发后再进行装配。
6．如果在使用过程中发现填料处有细微泄露,可以稍稍加紧阀杆螺母,紧至泄露停止既可,不可继续拧紧。
7．长期露天存放,会导致衬氟阀门本体和部件锈蚀,无法正常使用。球阀存放时应该防雨,防水,防潮,并将法兰盖盖紧。存储超过12个月的衬氟阀门,使用时应重新测试,以确保性能稳定。
