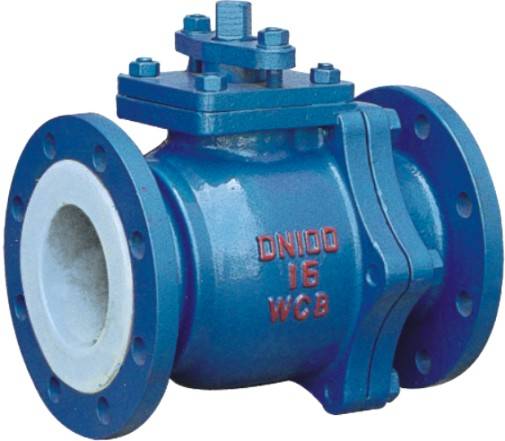

    Q41F46衬氟球阀

    Q41F46衬氟球阀详细资料:

    Q41F46衬氟球阀概述:

    衬氟球阀是为各种强腐蚀性介质管路的启闭控制而设计的,广泛适用于石油、化工、染化、农药、制酸制碱等行业,是目前防腐阀门设备理想的选择之一。  Q41F46系列衬氟球阀采用氟塑料衬里,壳体采用熔模精密铸造,强度高、外观光洁,与液体接触部分全部为氟塑料,因此可在-50℃~180℃范围内长期使用于任意浓度的腐蚀性管路、管线工作。

    Q41F46衬氟球阀内腔及球体均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙丙稀(F46),故具有可靠的耐腐蚀性和密封性。广泛用于化工、石油、冶金、医药等工业部门,实现对生产过程中酸、碱等强腐蚀介质的调节或切断,在水处理过程控制中使用效果明显。

    衬氟球阀产品特点:
    1、采用FEP衬里层的球阀,具有极高的化学稳定性,可以适用除“熔融碱金属和元素氟”,以外其它任何强腐蚀性质
    2、采用全通径、浮动球结构,阀门可在整个压力范围内进行无泄漏关闭,更便于管路系统的通球扫线和管路维护
    3、启闭件球件与阀杆铸(锻)为一体,杜绝了由于压力变化引起阀杆冲出承压件内的可能性,从根本上保证了工程中的使用安全性
    4、结构紧凑合理,阀体内腔空间小,减小了介质滞留,另外,特殊的模压工艺,使密封面致密度良好,加之人字环形PTFE填料组合,使阀门达到零泄漏
    5、两片式、三片式结构可适应各种不同要求的管路系统和工况条件,其中三片球阀允许主阀体与两侧阀体分离,可实现在线快速更换、维修

    Q41F46衬氟球阀性能参数:

    型号
    Q41F46-10
    Q41F46-16
    Q41F46-10C
    Q41F46-16C
    工作压力(MPa)
    1.0
    1.6
    1.0
    1.6
    适用温度(℃)
    -10~150
    -20~150
    适用介质
    腐蚀性介质
    材料
    阀体
    铸铁内衬聚四氟乙烯
    铸钢内衬聚四氟乙烯
    球体
    铸钢外包聚四氟乙烯
    密封圈
    增强聚四氟乙烯
    聚四氟乙烯
    填料
    聚四氟乙烯

     Q41F46衬氟球阀零部件材料表:

    序号

    零件名称

    灰铸铁

    铸钢

    不锈耐酸铸钢

    超低碳不锈耐酸铸钢

    Z

    C

    P8

    R8

    R3

    R3

    1

    阀体/阀盖

    A216-C

    A216-WCB

    A351-CF8

    A351-CF8M

    A351-CF3

    A351-CF3M

    2

    球体/阀杆

    A216-WCB

    A351-CF8

    A351-CF8M

    A351-CF3

    A351-CF3M

    3

    衬里/阀座

    PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4)

    4

    填料/压盖

    PTFE(F4)

    A351-CF3

    A351-CF3

    5

    填料

    A216-WCB

    A351-CF8

    A351-CF8

    6

    支架

    A193-B7

    A194-8

    A193-B8M

    7

    紧固螺栓

    A193-B7

    A193-B8M

    A194-8

    8

    螺母

    A194-2H

    A194-8

    A194-8

    9

    操作手柄

    A216-WCB

    A216-WCB

    A216-WCB

     Q41F46衬氟球阀连接尺寸:

    公称通径

    标准值

    参考值

    DN(mm)

    NPS
    (inch)

    L

    D

    D1

    D2

    f

    b

    Z-Φd

    W

    Do(蜗轮)

    H

    WT(Kg)

    PN1.0MPa

    15

    1/2

    140

    95

    65

    45

    2

    14

    4-Φ14

    120



    80

    2.5

    20

    3/4

    140

    105

    75

    55

    2

    16

    4-Φ14

    140



    90

    3

    25

    1

    150

    115

    85

    65

    2

    16

    4-Φ14

    160



    100

    4.5

    32

    11/4

    165

    135

    100

    78

    2

    18

    4-Φ14

    160



    110

    5.7

    40

    11/2

    180

    145

    110

    85

    2

    18

    4-Φ14

    200



    120

    7

    50

    2

    200

    160

    125

    100

    3

    20

    4-Φ14

    250



    135

    9.5

    65

    11/2

    220

    180

    145

    120

    3

    20

    4-Φ14

    300



    145

    15

    80

    3

    250

    195

    160

    135

    3

    22

    4-Φ14

    350



    185

    19

    100

    4

    280

    215

    180

    155

    3

    22

    8-Φ18

    400



    95

    33

    125

    5

    320

    245

    210

    185

    3

    24

    8-Φ18

    500



    210

    58

    150

    6

    360

    280

    240

    210

    3

    24

    8-Φ23



    200

    450

    93

    200

    8

    457

    335

    295

    265

    3

    26

    8-Φ23



    240

    490

    155

    250

    10

    533

    390

    350

    320

    3

    28

    12-Φ23



    240

    550

    210
