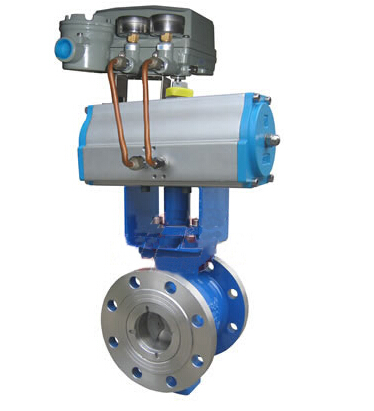

ZSHV气动V型调节球阀

ZSHV气动V型调节球阀由气动活塞式执行机构和V型球阀组成，是一种由V型切口球面阀板在小开度范围内贴着密封面旋转而控制流休的角行程调节阀。

V型切口球面板在增大调节比的同时，在截流时对密封环还有剪切作用，因此适用于要求大调节比的控制系统，以及对含纤维质流体、料浆类流体的控制。产品广泛应用于石油、电力、化工、冶金、造纸、轻纺、医药、食品、轻工等行业。

ZSHV气动V形球阀式一种直角回转结构的高级控制阀，它与阀门定位器配套使用，可实现比例调节，与二位五通电磁阀及控制箱配套使用，可实现开关控制，V型球阀阀芯设计成带有特殊形状的V型缺口，具有精准的截流特性和控制功能，适用于各种控制场合，具有额定流量系数大，可调比大，密封性能优越，结构紧凑，体积小，可竖卧安装等优点，适用于气体，液体，固态颗粒状介质的控制，由于阀芯和阀座之间是无间隙回转，所以具有很大的剪切力及自洁性能，尤其适用于含有纤维性或有微小固体颗粒的悬浊液及固态颗粒控制，因此本产品可广泛用于石油、化工、造纸、化纤、电力、冶金、制药、环保等工业部门的自控系统。

ZSHV气动V型调节球阀技术参数

阀类	传动方式	连结形式	结构形式	密封面	公称压力（MPa）	阀体材料
球阀	6-气动 6s-气动带手动	对夹式	V型固定球	F-氟塑料 H-合金钢 PPL	1.6 2.5 4.0 6.4	按表内阀体材料代号
公称通径DN（mm）		15-300
材料\材料代号		C		P		R
主要零件	阀体	WCB		ZG1Cr18Ni9Ti		ZG0Cr18Ni12Mo2Ti
	球板	2Cr13		ZG1Cr18Ni9Ti		ZG0Cr18Ni12Mo2Ti
	阀杆	2Cr13		1Cr18Ni9Ti		0Cr18Ni12Mo2Ti
	密封圈	硬质合金聚四氟乙烯
	填料	聚四氟乙烯柔性石墨
适用工况	适用介质	水、蒸汽、油品		硝酸类		醋酸类
	适用温度	-28℃～400℃		-28℃～250℃
控制型式		双作用/单作用
作用型式		切断/调节
输入信号		电信号：0～10mA、-4～10mA 气信号20～100kPa
回信电压		AC220V/DC24V
工作介质		净化压缩压气
执行器	型号	GT系列、HY系列、AW系列、ZSH系列
	气源压力	0.4～0.7MPa

ZSHV气动V型调节球阀外形尺寸：

公称通DN（mm）	尺寸（mm）											执行器型号
	H	H1	对夹式			法兰式
	H	H1	D	L	L1	D	D1	D2	P	L	Z-φd
25	320	57	64	50	25	110	85	65	14	102	4-14	可选配GTD/GTE、 AW/AWS、HY、 ZSH系列执行器（以上选配仅供参选具体选用根据实际要求）
40	400	63	82	60	25	145	110	85	16	114	4-18
50	450	92	100	75	32	160	125	110	16	124	4-18
65	450	100	120	85	38	180	145	120	18	145	4-18
80	465	108	131	100	45	195	160	135	20	165	8-18
100	500	117	158	115	50	215	180	155	20	194	8-18
125	550	140	180	135	55	245	210	185	22	213	8-18
150	610	177	216	160	65	280	240	210	24	229	8-23
200	710	200	268	200	80	335	295	265	26	246	12-23
250	850	252	326	240	92	405	355	320	30	297	12-25
300	950	270				460	410	375	30	338	12-25
