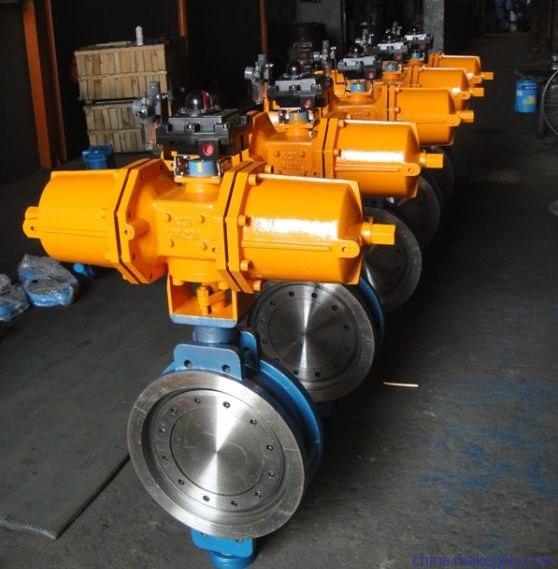

D673H气动对夹式硬密封蝶阀详细说明：
D673H气动对夹式硬密封蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀均有双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。
执行机构
采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
设计标准 :GB/T12238-1989
法兰连接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992；JB/T9092-1999
D673H气动对夹式硬密封蝶阀主要技术参数：
|
公称通经DN（mm）
|
50～2000
|
|
公称药理PN（MPa）
|
0.6
|
1.0
|
1.6
|
2.5
|
|
密封试验（MPa）
|
0.66
|
1.1
|
1.76
|
2.75
|
|
强度试验（MPa）
|
0.9
|
1.5
|
2.4
|
3.75
|
|
适用温度
|
碳钢：-29℃～425℃ 不锈钢：-40℃～650℃
|
|
适用介质
|
水、空气、天然气、油品及弱腐蚀性流体
|
|
泄漏率
|
符合GB/T13927-92标准
|
|
驱动方式
|
蜗轮传动、电动、气动、液动
|
D673H气动对夹式硬密封蝶阀尺寸：
|
公称
通径
DN
|
外形尺寸
|
连接尺寸
|
|
L
|
H
|
D673H
|
PN0.6MPa
|
PN1.0MPa
|
|
H2
|
A2
|
B2
|
D1
|
Z-d
|
D1
|
Z-d
|
|
50
|
43
|
112
|
625
|
245
|
72
|
110
|
4-14
|
125
|
4-18
|
|
65
|
46
|
115
|
625
|
245
|
72
|
130
|
4-14
|
145
|
4-18
|
|
80
|
64
|
120
|
645
|
245
|
72
|
150
|
4-18
|
160
|
8-18
|
|
100
|
64
|
138
|
675
|
355
|
92
|
170
|
8-18
|
180
|
8-18
|
|
125
|
70
|
164
|
715
|
355
|
92
|
200
|
8-18
|
210
|
8-18
|
|
150
|
76
|
175
|
800
|
355
|
92
|
225
|
8-18
|
240
|
8-22
|
|
200
|
89
|
208
|
850
|
250
|
170
|
280
|
12-18
|
295
|
8-22
|
|
250
|
114
|
243
|
925
|
250
|
170
|
335
|
12-22
|
350
|
12-22
|
|
300
|
114
|
283
|
1035
|
450
|
220
|
395
|
12-22
|
400
|
12-22
|
|
350
|
127
|
310
|
1070
|
450
|
220
|
445
|
16-22
|
460
|
16-22
|
|
400
|
140
|
340
|
1190
|
450
|
220
|
495
|
16-22
|
515
|
16-26
|
|
450
|
152
|
380
|
1250
|
650
|
280
|
550
|
16-22
|
565
|
20-26
|
|
500
|
152
|
410
|
1295
|
650
|
280
|
600
|
20-22
|
620
|
20-26
|
|
600
|
178
|
470
|
1455
|
850
|
380
|
705
|
20-26
|
725
|
20-30
|
|
700
|
229
|
550
|
1585
|
850
|
380
|
810
|
24-26
|
840
|
24-30
|
|
800
|
241
|
640
|
1700
|
1250
|
380
|
902
|
24-30
|
950
|
24-33
|
|
900
|
241
|
710
|
1865
|
1250
|
380
|
1020
|
24-30
|
1050
|
28-33
|
|
1000
|
300
|
770
|
2015
|
1250
|
380
|
1120
|
28-30
|
1160
|
28-36
|
|
1200
|
360
|
890
|
|
1250
|
380
|
1340
|
32-33
|
1380
|
32-39
|
D673H-(16、25)C、P、R、V气动硬密封对夹式蝶阀
|
公称
通径
DN
|
外形尺寸
|
连接尺寸
|
|
L
|
H
|
D673H
|
PN1.6MPa
|
PN2.5MPa
|
|
H2
|
A2
|
B2
|
D1
|
Z-d
|
D1
|
Z-d
|
|
50
|
43
|
112
|
625
|
245
|
72
|
125
|
4-18
|
125
|
4-18
|
|
65
|
46
|
115
|
625
|
245
|
72
|
145
|
4-18
|
145
|
8-18
|
|
80
|
64
|
120
|
645
|
245
|
72
|
160
|
8-18
|
160
|
8-18
|
|
100
|
64
|
138
|
675
|
355
|
92
|
180
|
8-18
|
190
|
8-22
|
|
125
|
70
|
164
|
715
|
355
|
92
|
210
|
8-18
|
220
|
8-26
|
|
150
|
76
|
175
|
800
|
355
|
92
|
240
|
8-22
|
250
|
8-26
|
|
200
|
89
|
208
|
850
|
250
|
170
|
295
|
12-22
|
310
|
12-26
|
|
250
|
114
|
243
|
925
|
250
|
170
|
335
|
12-26
|
370
|
12-30
|
|
300
|
114
|
283
|
1035
|
450
|
220
|
410
|
12-26
|
430
|
16-30
|
|
350
|
127
|
310
|
1070
|
450
|
220
|
470
|
16-26
|
490
|
16-33
|
|
400
|
140
|
340
|
1190
|
450
|
220
|
525
|
16-30
|
550
|
16-36
|
|
450
|
152
|
380
|
1250
|
650
|
280
|
585
|
20-30
|
600
|
20-36
|
|
500
|
152
|
410
|
1295
|
650
|
280
|
650
|
20-33
|
660
|
20-36
|
|
600
|
178
|
470
|
1455
|
850
|
380
|
770
|
20-36
|
770
|
20-39
|
|
700
|
229
|
550
|
1585
|
850
|
380
|
840
|
24-36
|
875
|
24-42
|
|
800
|
241
|
640
|
1700
|
1250
|
380
|
950
|
24-39
|
990
|
24-48
|
|
900
|
241
|
710
|
1865
|
1250
|
380
|
1050
|
28-39
|
1090
|
28-48
|
|
1000
|
300
|
770
|
2015
|
1250
|
380
|
1170
|
28-42
|
1210
|
28-56
|
|
1200
|
360
|
890
|
|
1250
|
380
|
1390
|
32-48
|
1420
|
32-56
|
D673H-(40)C、P、R、V气动硬密封对夹式蝶阀
|
公称
通径
DN
|
外形尺寸
|
连接尺寸
|
|
L
|
H
|
D673H
|
PN4.OMPa
|
|
H2
|
A2
|
B2
|
D1
|
Z-d
|
|
50
|
43
|
112
|
625
|
245
|
72
|
125
|
4-18
|
|
65
|
46
|
115
|
625
|
245
|
72
|
145
|
8-18
|
|
80
|
64
|
120
|
645
|
245
|
72
|
160
|
8-18
|
|
100
|
64
|
138
|
675
|
355
|
92
|
190
|
8-22
|
|
125
|
70
|
164
|
715
|
355
|
92
|
220
|
8-26
|
|
150
|
76
|
175
|
800
|
800
|
92
|
250
|
8-26
|
|
200
|
89
|
208
|
850
|
850
|
170
|
320
|
12-30
|
|
250
|
114
|
243
|
925
|
925
|
170
|
385
|
12-33
|
|
