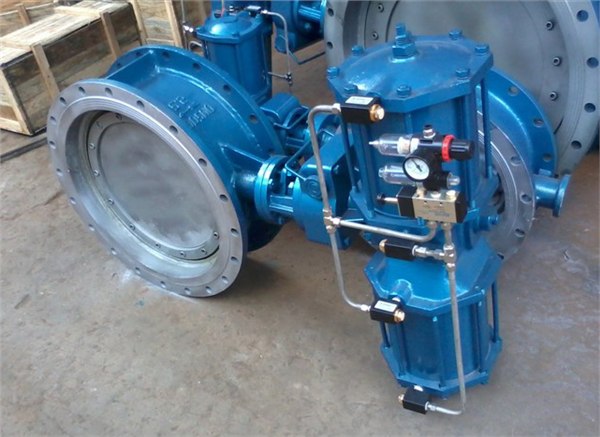

硬密封气动蝶阀详细说明：
气动硬密封蝶阀该产品广泛用于石油、化工、电力、冶金、食品、医药、轻纺、造纸等行业，可安装在温度≤425℃，介质为煤气、空气、蒸汽、水、海水、油品等工业管网上作调节流量和切断介质用。
驱动形式有手动、蜗轮传动、气动、液动、电动、电液联动等执行机构，可实现远距离控制和自动化操作。金属硬密封蝶阀系列产品，系长寿命、节能型蝶阀。其结构采用三维编心原理设计，阀座采用硬软密封兼容的多层次结构，加工精湛，工艺先进。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。因此被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。
采用标准
设计标准 :GB/T12238-1989；JB/T8527-1997
法兰连接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992；JB/T9092-1999
D643H硬密封气动蝶阀尺寸
|
公称
通径
DN
|
外形尺寸
|
连接尺寸
|
|
L
|
H
|
D643H
|
PN0.6MPa
|
PN1.0MPa
|
|
短
|
长
|
H2
|
A2
|
B2
|
D
|
D1
|
Z-d
|
D
|
D1
|
Z-d
|
|
50
|
108
|
150
|
112
|
625
|
245
|
72
|
140
|
110
|
4-14
|
165
|
125
|
4-18
|
|
65
|
112
|
170
|
115
|
625
|
245
|
72
|
160
|
130
|
4-14
|
185
|
145
|
4-18
|
|
80
|
114
|
180
|
120
|
645
|
245
|
72
|
190
|
150
|
4-18
|
200
|
160
|
8-18
|
|
100
|
127
|
190
|
138
|
675
|
355
|
92
|
210
|
170
|
4-18
|
220
|
180
|
8-18
|
|
125
|
140
|
200
|
164
|
715
|
355
|
92
|
240
|
200
|
8-18
|
250
|
210
|
8-18
|
|
150
|
140
|
210
|
175
|
800
|
355
|
92
|
265
|
225
|
8-18
|
285
|
240
|
8-22
|
|
200
|
152
|
230
|
208
|
850
|
250
|
170
|
320
|
280
|
8-18
|
340
|
295
|
8-22
|
|
250
|
165
|
250
|
243
|
925
|
250
|
170
|
375
|
335
|
12-18
|
395
|
350
|
12-22
|
|
300
|
178
|
270
|
283
|
1035
|
450
|
220
|
440
|
395
|
12-22
|
445
|
400
|
12-22
|
|
350
|
190
|
290
|
310
|
1070
|
450
|
220
|
490
|
445
|
12-22
|
505
|
460
|
16-22
|
|
400
|
216
|
310
|
340
|
1190
|
450
|
280
|
540
|
495
|
16-22
|
565
|
515
|
16-26
|
|
450
|
222
|
330
|
380
|
1250
|
650
|
280
|
595
|
550
|
16-22
|
615
|
565
|
20-26
|
|
500
|
229
|
350
|
410
|
1295
|
650
|
280
|
645
|
600
|
20-22
|
670
|
620
|
20-26
|
|
600
|
267
|
390
|
470
|
1455
|
850
|
380
|
755
|
705
|
20-26
|
780
|
725
|
20-30
|
|
700
|
292
|
430
|
550
|
1585
|
850
|
380
|
860
|
810
|
24-26
|
895
|
840
|
24-30
|
|
800
|
318
|
470
|
640
|
1700
|
1250
|
380
|
975
|
920
|
24-30
|
1015
|
950
|
24-33
|
|
900
|
330
|
510
|
710
|
1965
|
1250
|
380
|
1075
|
1020
|
24-30
|
1115
|
1050
|
28-33
|
|
1000
|
410
|
550
|
770
|
2015
|
1250
|
380
|
1175
|
1120
|
28-30
|
1230
|
1160
|
28-36
|
|
1200
|
470
|
630
|
890
|
2250
|
1250
|
380
|
1405
|
1340
|
32-33
|
1455
|
1380
|
32-39
|
|
1400
|
530
|
710
|
920
|
|
|
|
1630
|
1560
|
36-36
|
1675
|
1590
|
36-42
|
|
1600
|
600
|
790
|
1085
|
|
|
|
1820
|
1760
|
40-36
|
1915
|
1820
|
40-48
|
|
1800
|
670
|
870
|
1230
|
|
|
|
2045
|
1970
|
44-39
|
2115
|
2020
|
44-48
|
|
2000
|
760
|
950
|
1350
|
|
|
|
2265
|
2180
|
48-42
|
2325
|
2230
|
48-48
|
D643H硬密封气动蝶阀
|
公称
通径
DN
|
外形尺寸
|
连接尺寸
|
|
L
|
H
|
D643H
|
PN1.6MPa
|
PN2.5MPa
|
|
短
|
长
|
H2
|
A2
|
B2
|
D
|
D1
|
Z-d
|
D
|
D1
|
Z-d
|
|
50
|
108
|
150
|
112
|
625
|
245
|
72
|
165
|
125
|
4-18
|
165
|
125
|
4-18
|
|
65
|
112
|
170
|
115
|
625
|
245
|
72
|
185
|
145
|
4-18
|
185
|
145
|
8-18
|
|
80
|
114
|
180
|
120
|
645
|
245
|
72
|
200
|
160
|
8-18
|
200
|
160
|
8-18
|
|
100
|
127
|
190
|
138
|
675
|
355
|
92
|
220
|
180
|
8-18
|
235
|
190
|
8-22
|
|
125
|
140
|
200
|
164
|
715
|
355
|
92
|
250
|
210
|
8-18
|
270
|
220
|
8-26
|
|
150
|
140
|
210
|
175
|
800
|
355
|
92
|
285
|
240
|
8-22
|
300
|
250
|
8-26
|
|
200
|
152
|
230
|
208
|
850
|
250
|
138
|
340
|
295
|
12-22
|
360
|
310
|
12-26
|
|
250
|
165
|
250
|
243
|
925
|
250
|
170
|
405
|
355
|
12-26
|
425
|
370
|
12-30
|
|
300
|
178
|
270
|
283
|
1035
|
450
|
170
|
460
|
410
|
12-26
|
485
|
430
|
16-30
|
|
350
|
190
|
290
|
310
|
1070
|
450
|
220
|
520
|
470
|
16-26
|
555
|
490
|
16-33
|
|
400
|
216
|
310
|
340
|
1190
|
450
|
220
|
580
|
525
|
16-30
|
620
|
550
|
16-36
|
|
450
|
222
|
330
|
380
|
1250
|
650
|
280
|
640
|
585
|
20-30
|
670
|
600
|
20-36
|
|
500
|
229
|
350
|
410
|
1290
|
650
|
280
|
750
|
650
|
20-33
|
730
|
660
|
20-36
|
|
600
|
267
|
390
|
470
|
1455
|
850
|
380
|
840
|
770
|
20-36
|
845
|
770
|
20-39
|
|
700
|
292
|
430
|
550
|
1585
|
850
|
380
|
910
|
840
|
24-36
|
960
|
875
|
24-42
|
|
800
|
318
|
470
|
640
|
1700
|
1250
|
380
|
1025
|
950
|
24-39
|
1085
|
990
|
24-48
|
|
900
|
330
|
510
|
710
|
1865
|
1250
|
380
|
1125
|
1050
|
28-39
|
1185
|
1090
|
28-48
|
|
1000
|
410
|
550
|
770
|
2015
|
1250
|
380
|
1255
|
1170
|
28-42
|
1320
|
1210
|
28-56
|
|
1200
|
470
|
630
|
890
|
2250
|
1250
|
380
|
1485
|
1390
|
32-48
|
1530
|
1420
|
32-56
|
|
1400
|
530
|
710
|
920
|
|
|
|
1685
|
1590
|
36-48
|
1755
|
1640
|
36-62
|
|
1600
|
600
|
790
|
1085
|
|
|
|
1930
|
1820
|
40-56
|
1975
|
1860
|
40-62
|
|
1800
|
670
|
870
|
1230
|
|
|
|
2130
|
2020
|
44-56
|
2195
|
2070
|
44-70
|
|
2000
|
760
|
950
|
1350
|
|
|
|
3685
|
2230
|
48-62
|
2425
|
2300
|
48-70
|
D643H-40硬密封气动蝶阀
|
公称
通径
DN
|
外形尺寸
|
连接尺寸
|
|
L
|
H
|
D643H
|
PN4.OMPa
|
|
短
|
长
|
H2
|
A2
|
B2
|
D
|
D1
|
Z-d
|
|
50
|
108
|
150
|
112
|
605
|
355
|
92
|
165
|
125
|
4-18
|
|
65
|
112
|
170
|
115
|
625
|
355
|
92
|
185
|
145
|
8-18
|
|
80
|
114
|
180
|
120
|
645
|
355
|
92
|
200
|
160
|
8-18
|
|
100
|
127
|
190
|
138
|
675
|
550
|
138
|
235
|
190
|
8-22
|
|
125
|
140
|
200
|
164
|
715
|
550
|
138
|
270
|
220
|
8-26
|
|
150
|
140
|
210
|
175
|
800
|
550
|
138
|
300
|
250
|
8-26
|
|
200
|
152
|
230
|
208
|
850
|
550
|
138
|
375
|
320
|
12-30
|
|
250
|
165
|
250
|
243
|
925
|
450
|
220
|
450
|
385
|
12-33
|
|
300
|
178
|
270
|
283
|
1035
|
450
|
220
|
515
|
450
|
16-33
|
|
350
|
190
|
290
|
310
|
1070
|
650
|
280
|
580
|
510
|
16-36
|
|
400
|
216
|
310
|
340
|
1190
|
650
|
280
|
660
|
585
|
16-39
|
|
450
|
222
|
330
|
380
|
|
|
|
685
|
610
|
20-39
|
|
500
|
229
|
350
|
410
|
|
|
|
755
|
670
|
20-42
|
