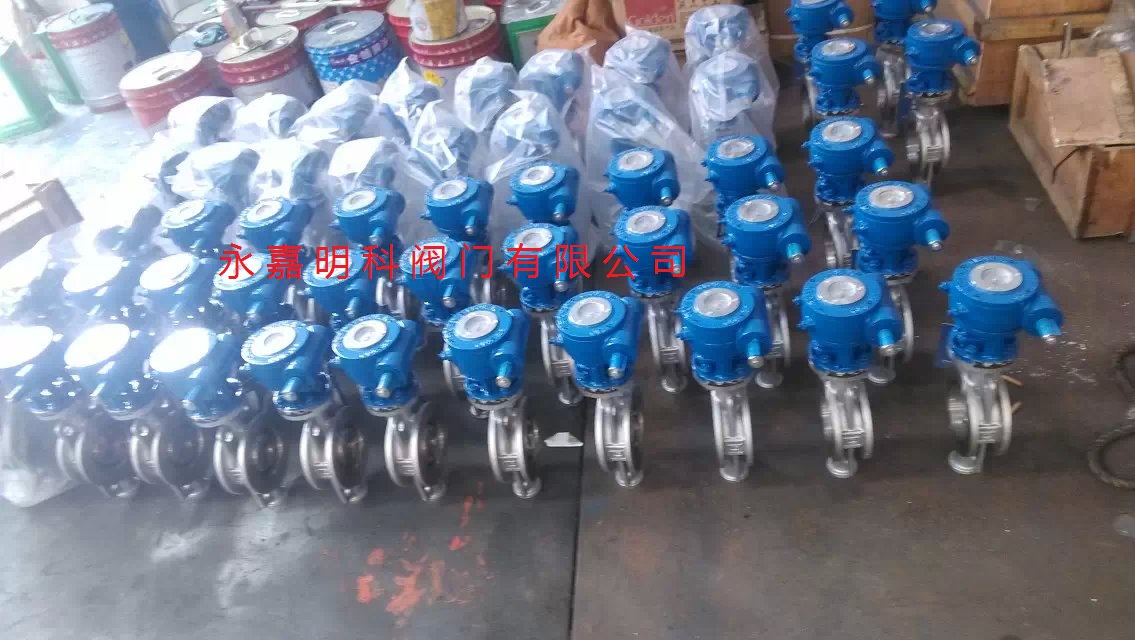

D373H对夹式硬密封蝶阀详细资料：
一、D373H对夹式硬密封蝶阀概述：
要耐高温、必须使用硬密封、但泄漏量大；要零泄漏、必须使用软密封、却不耐高温。为克服双偏心蝶阀这一矛盾、又对蝶阀进行了第三次偏心。而所谓第三次偏心，就是密封副的形状不是正锥，而是斜锥。三偏心蝶阀
二、D373H对夹式硬密封蝶阀产品采用标准：
|
结构形式
|
三偏心
|
|
设计依据
|
GB
|
API
|
|
驱动方式
|
手动、蜗轮蜗杆传动、手动、电动
|
|
设计标准
|
GB/T 12238
|
API609、MSS.SP-68
|
|
结构长度
|
GB/T12221
|
ASMEB16.10、API609、MSS.SP-6８
|
|
连接法兰
|
JB/T79 JB/T82、GN/T9115
|
ASME B16.5、ASME B16.47
|
|
试验和检验
|
JB/T 9092
|
API 1598
|
注：阀门连接法兰及对焊端尺寸可根据用户要求设计制造
三、D373H对夹式硬密封蝶阀主要零件材料：
|
序号
NO.
|
材质
|
材质
|
序号
NO.
|
零件名称
|
材质
|
|
1
|
阀体
|
WCB、CF8、CF8M、
CF8C、CF3、CF3M
|
6
|
填料
|
柔性石墨
|
|
2
|
阀杆
|
1Cr13、2Cr13、1Cr18Ni9Ti、0Cr18Ni12Mo2Ti
|
7
|
填料压盖
|
WCB、CF8、CF8M
|
|
3
|
蝶板组合件
|
WC+f4、WCB+不锈钢复合件
WCB+F6、CF8、CF8M
|
8
|
支架
|
WCB、CF8、CF8M、CF3、CF3M
|
|
4
|
轴套
|
Cu、PTFE+不锈钢
|
9
|
蜗轮蜗杆装置
|
|
|
5
|
填料垫
|
2Cr13
|
|
|
|
四、D373H对夹式硬密封蝶阀连接尺寸：
|
公称通径
(DN)
|
L
|
D1
|
D
|
z-φd
|
H
|
H0
|
A
|
B
|
|
50
|
43
|
125
|
165
|
4-18
|
63
|
315
|
180
|
65
|
|
65
|
46
|
145
|
185
|
4-18
|
70
|
330
|
180
|
65
|
|
80
|
46
|
160
|
200
|
8-18
|
83
|
390
|
245
|
72
|
|
100
|
52
|
180
|
220
|
8-18
|
105
|
431
|
245
|
72
|
|
125
|
56
|
210
|
250
|
8-18
|
115
|
455
|
245
|
72
|
|
150
|
56
|
240
|
285
|
8-22
|
137
|
626
|
355
|
93
|
|
200
|
60
|
295
|
340
|
8-22
|
164
|
720
|
350
|
93
|
|
250
|
68
|
350
|
395
|
12-22
|
206
|
800
|
550
|
350
|
|
300
|
78
|
400
|
445
|
12-22
|
230
|
860
|
600
|
350
|
|
350
|
78
|
460
|
505
|
16-22
|
248
|
883
|
600
|
350
|
|
400
|
102
|
515
|
565
|
16-26
|
289
|
972
|
600
|
350
|
|
450
|
114
|
565
|
615
|
20-26
|
320
|
1043
|
750
|
380
|
|
500
|
127
|
620
|
670
|
20-26
|
343
|
1098
|
750
|
380
|
|
600
|
154
|
725
|
780
|
20-30
|
413
|
1236
|
750
|
380
|
|
700
|
165
|
840
|
895
|
24-30
|
478
|
1431
|
750
|
380
|
|
800
|
190
|
950
|
1015
|
24-33
|
525
|
1488
|
750
|
380
|
