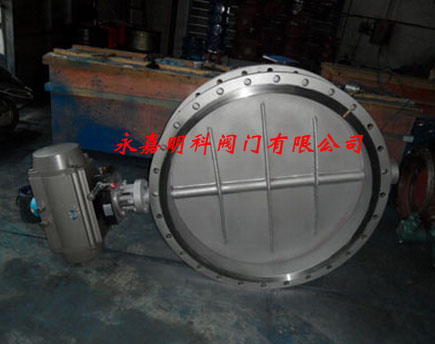

D641H气动通风蝶阀详细资料：
一、D641H气动通风蝶阀概述：
D641H气动通风蝶阀采用与阀体相同材料加工成密封圈，其适用温度随阀体选材而定，公称压力≤0.6MP工，一般适用工业、冶金、环保等管道作通风调节 介质流量之用。D341H、D341W 型 PN0.5~PN1 通风蝶阀在冶金、化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断装置。
其主要特点为：
1.设计新颖、合理、结构独特，重量轻，启闭迅速。
2.力矩小，操作方便，省力灵巧。
3.采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。
采用标准
设计标准：GB/T 12238-1989、JB/T8692-1998
法兰连接尺寸：GB/T9115.1-2000 GB/T9113.1-2000
结构长度：GB/T12221-1989压力试验：GB/T 13927-1992；JB/T9092-1999
二、D641W气动通风蝶阀主要技术参数：
|
公称通径
|
DN
|
50～2000
|
|
公称压力
|
PN(MPa)
|
0.05
|
0.25
|
0.6
|
|
试验压力
|
强度试验
|
0.075
|
0.375
|
0.9
|
|
密封试验
|
≤1.5%泄漏量
|
|
适用介质
|
煤气、含尘气体、烟道气等
|
|
驱动形式
|
手动、蜗杆蜗轮传动、气传动、电传动
|
三、D641W气动通风蝶阀主要零件的材质：
|
零件名称
|
材料
|
|
阀体
|
铸铁、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
|
|
蝶板
|
铸铁、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
|
|
阀座密封圈
|
与阀体相同
|
|
阀杆
|
碳钢、2Cr13、不锈钢、铬镍钼钛钢
|
|
填料
|
氟塑料、柔性石墨
|
四、D641W气动通风蝶阀密封材料选用和适用温度：
|
材料品种
|
碳素钢
|
低温碳钢
|
合金钢
|
奥氏体不锈钢
|
铬钼钒钢
|
|
代号
|
WCB
|
LCB
|
WC6或WC9
|
C5或以C12
|
铬Cr-18型type304、316
|
12CrMoV
|
|
耐高温度
|
425℃
|
345℃
|
595℃
|
650℃
|
600℃
|
560℃
|
|
耐低温度
|
-29℃
|
-46℃
|
-29℃
|
-29℃
|
-196℃
|
-40℃
|
|
适用工作温度
|
425℃
|
345℃
|
595℃
|
650℃
|
600℃
|
560℃
|
五、D641W气动通风蝶阀D341W-0.25/0.5/0.6 C.P.R系列连接尺寸
|
公称通径DN
|
结构长度
(标准值)
|
外型尺寸(参考值)
|
连接尺寸(标准值)
|
参考
重量
|
|
0.05MPa和0.25MPa
|
0.6MPa
|
|
毫米
|
英寸
|
L
|
H
|
H0
|
A
|
B
|
D
|
D1
|
D2
|
n-d
|
D
|
D1
|
D2
|
n-d
|
|
50
|
2
|
108
|
70
|
286
|
125
|
193
|
140
|
110
|
88
|
4-14
|
140
|
110
|
88
|
4-14
|
14
|
|
65
|
21/2
|
112
|
80
|
306
|
125
|
193
|
160
|
130
|
108
|
4-14
|
160
|
130
|
108
|
4-14
|
15
|
|
80
|
3
|
114
|
95
|
334
|
125
|
193
|
190
|
150
|
124
|
4-18
|
190
|
150
|
124
|
4-18
|
17
|
|
100
|
4
|
127
|
105
|
354
|
125
|
193
|
210
|
170
|
144
|
4-18
|
210
|
170
|
144
|
4-18
|
20
|
|
125
|
5
|
140
|
120
|
384
|
125
|
193
|
240
|
200
|
174
|
8-18
|
240
|
200
|
174
|
8-18
|
25
|
|
150
|
6
|
140
|
132
|
409
|
125
|
193
|
265
|
225
|
199
|
8-18
|
265
|
225
|
199
|
8-18
|
29
|
|
200
|
8
|
152
|
160
|
593
|
165
|
183
|
320
|
280
|
254
|
8-18
|
320
|
280
|
254
|
8-18
|
47
|
|
250
|
10
|
165
|
187
|
650
|
165
|
283
|
375
|
335
|
309
|
12-18
|
375
|
335
|
309
|
12-18
|
67
|
|
300
|
12
|
178
|
220
|
715
|
165
|
283
|
440
|
395
|
363
|
12-22
|
440
|
395
|
363
|
12-22
|
78
|
|
350
|
14
|
190
|
245
|
814
|
175
|
334
|
490
|
445
|
413
|
12-22
|
490
|
445
|
413
|
12-22
|
96
|
|
400
|
16
|
216
|
270
|
863
|
175
|
334
|
540
|
495
|
463
|
16-22
|
540
|
495
|
463
|
16-22
|
130
|
|
450
|
18
|
222
|
297
|
918
|
175
|
334
|
595
|
550
|
518
|
16-22
|
595
|
550
|
518
|
16-22
|
142
|
|
500
|
20
|
229
|
322
|
1016
|
210
|
425
|
645
|
600
|
568
|
20-22
|
645
|
600
|
568
|
20-22
|
191
|
|
600
|
24
|
267
|
377
|
1128
|
210
|
425
|
755
|
705
|
667
|
20-26
|
755
|
705
|
667
|
20-26
|
230
|
|
700
|
28
|
292
|
430
|
1233
|
210
|
425
|
860
|
810
|
772
|
24-26
|
860
|
810
|
772
|
24-26
|
250
|
|
800
|
32
|
318
|
487
|
1344
|
210
|
425
|
975
|
920
|
878
|
24-30
|
975
|
920
|
878
|
24-30
|
320
|
|
900
|
36
|
330
|
537
|
1560
|
320
|
620
|
1075
|
1020
|
978
|
24-30
|
1075
|
1020
|
978
|
24-30
|
410
|
|
1000
|
40
|
410
|
587
|
1660
|
320
|
620
|
1175
|
1120
|
1078
|
28-30
|
1175
|
1120
|
1078
|
28-30
|
510
|
|
1200
|
48
|
470
|
687
|
1890
|
320
|
620
|
1375
|
1320
|
1280
|
32-30
|
1405
|
1340
|
1295
|
32-33
|
720
|
|
1400
|
56
|
530
|
760
|
2670
|
575
|
714
|
1575
|
1520
|
1480
|
36-30
|
1630
|
1560
|
1510
|
36-36
|
1270
|
|
1600
|
64
|
600
|
895
|
2810
|
575
|
714
|
1790
|
1730
|
1690
|
40-30
|
1830
|
1760
|
1710
|
40-36
|
1730
|
|
1800
|
72
|
670
|
995
|
3020
|
575
|
714
|
1990
|
1930
|
1890
|
44-30
|
2045
|
1970
|
1918
|
44-39
|
2750
|
|
2000
|
80
|
760
|
1095
|
3220
|
565
|
810
|
2190
|
2130
|
2090
|
48-30
|
2265
|
2180
|
2125
|
48-42
|
3050
|
