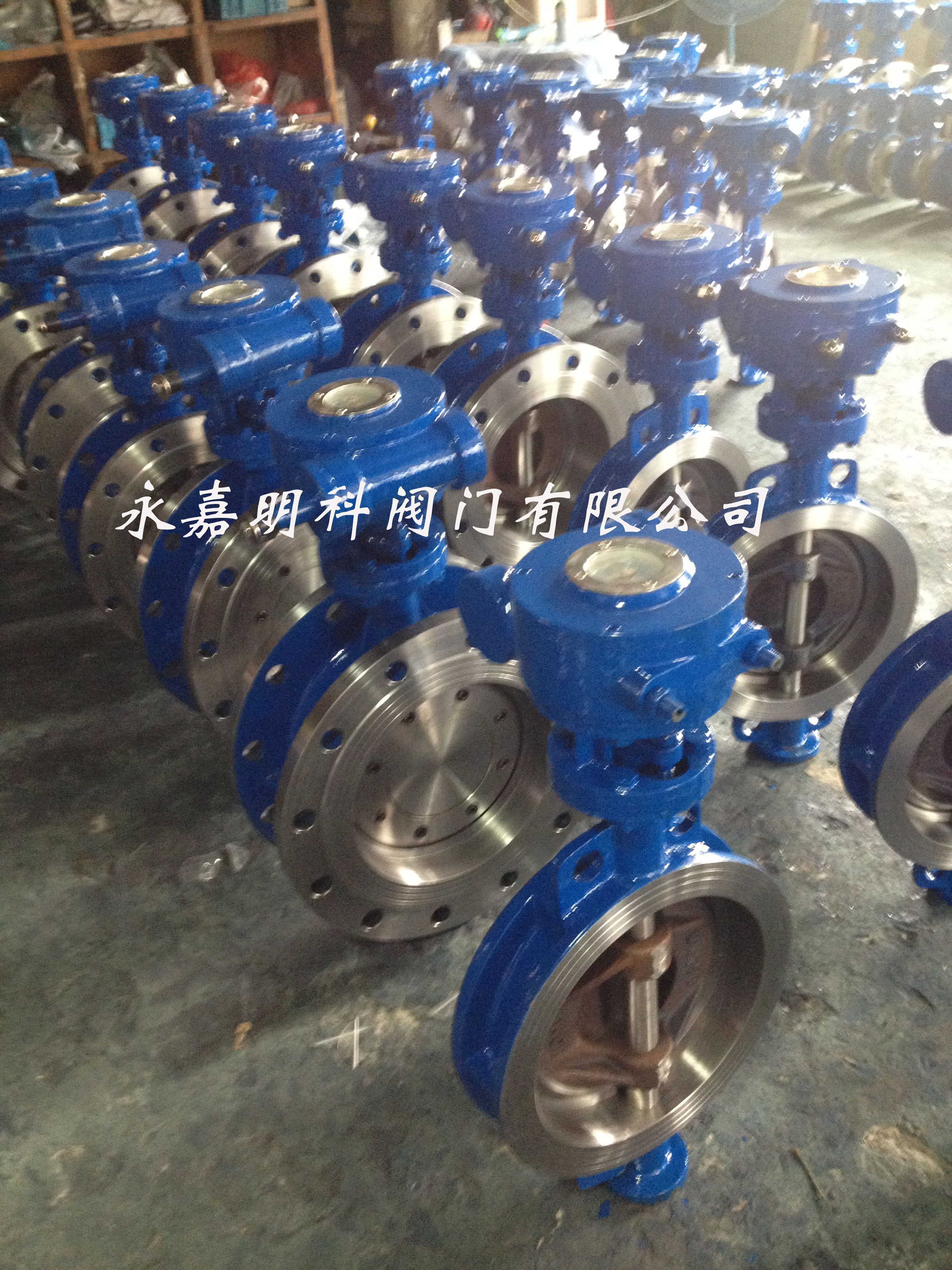

D373H三偏心硬密封蝶阀详细资料：
一、D373H三偏心硬密封蝶阀概述：
三偏心多层次硬密封蝶阀系列产品，系长寿 命、节能型蝶阀。其结构采用三维编心原理设计，阀座采用硬软密封兼容的多层次结构，加工精湛，工艺先进。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构 等主要部件组成。因此被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。
二、D373H三偏心硬密封蝶阀特点：
由于本产品蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下：
1、开启力矩小，灵活方便，省力节能。
2、三维编心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏。
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。
三、D373H三偏心硬密封蝶阀采用标准：
设计标准 :GB/T12238-1989；JB/T8527-1997
法兰连接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992；JB/T9092-1999
要耐高温、必须使用硬密封、但泄漏量大；要零泄漏、必须使用软密封、却不耐高温。为克服双偏心蝶阀这一矛盾、又对蝶阀进行了第三次偏心。而所谓第三次偏心，就是密封副的形状不是正锥，而是斜锥。三偏心蝶阀
产品采用标准
|
结构形式
|
三偏心
|
|
设计依据
|
GB
|
API
|
|
驱动方式
|
手动、蜗轮蜗杆传动、手动、电动
|
|
设计标准
|
GB/T 12238
|
API609、MSS.SP-68
|
|
结构长度
|
GB/T12221
|
ASMEB16.10、API609、MSS.SP-6８
|
|
连接法兰
|
JB/T79 JB/T82、GN/T9115
|
ASME B16.5、ASME B16.47
|
|
试验和检验
|
JB/T 9092
|
API 1598
|
注：阀门连接法兰及对焊端尺寸可根据用户要求设计制造
三、D373H三偏心硬密封蝶阀主要零件材料：
|
序号
NO.
|
材质
|
材质
|
序号
NO.
|
零件名称
|
材质
|
|
1
|
阀体
|
WCB、CF8、CF8M、
CF8C、CF3、CF3M
|
6
|
填料
|
柔性石墨
|
|
2
|
阀杆
|
1Cr13、2Cr13、1Cr18Ni9Ti、0Cr18Ni12Mo2Ti
|
7
|
填料压盖
|
WCB、CF8、CF8M
|
|
3
|
蝶板组合件
|
WC+f4、WCB+不锈钢复合件
WCB+F6、CF8、CF8M
|
8
|
支架
|
WCB、CF8、CF8M、CF3、CF3M
|
|
4
|
轴套
|
Cu、PTFE+不锈钢
|
9
|
蜗轮蜗杆装置
|
|
|
5
|
填料垫
|
2Cr13
|
|
|
|
四、D373H三偏心硬密封蝶阀安装尺寸：
|
公称
通径
DN
|
外形尺寸
|
连接尺寸
|
|
L
|
H
|
D73H/D373H/D673H/D973H
|
PN0.6MPa
|
PN1.0MPa
|
|
H1
|
A1
|
B1
|
D1
|
Z-d
|
D1
|
Z-d
|
|
50
|
43
|
112
|
350
|
180
|
200
|
110
|
4-14
|
125
|
4-18
|
|
65
|
46
|
115
|
370
|
180
|
200
|
130
|
4-14
|
145
|
4-18
|
|
80
|
64
|
120
|
380
|
180
|
200
|
150
|
4-18
|
160
|
8-18
|
|
100
|
64
|
138
|
420
|
180
|
200
|
170
|
8-18
|
180
|
8-18
|
|
125
|
70
|
164
|
460
|
180
|
200
|
200
|
8-18
|
210
|
8-18
|
|
150
|
76
|
175
|
555
|
270
|
280
|
225
|
8-18
|
240
|
8-22
|
|
200
|
89
|
208
|
605
|
270
|
280
|
280
|
12-18
|
295
|
8-22
|
|
250
|
114
|
243
|
680
|
270
|
280
|
335
|
12-22
|
350
|
12-22
|
|
300
|
114
|
283
|
800
|
380
|
420
|
395
|
12-22
|
400
|
12-22
|
|
350
|
127
|
310
|
835
|
380
|
420
|
445
|
16-22
|
460
|
16-22
|
|
400
|
140
|
340
|
915
|
450
|
470
|
495
|
16-22
|
515
|
16-26
|
|
450
|
152
|
380
|
960
|
480
|
490
|
550
|
16-22
|
565
|
20-26
|
|
500
|
152
|
410
|
1020
|
480
|
490
|
600
|
20-22
|
620
|
20-26
|
|
600
|
178
|
470
|
1225
|
480
|
490
|
705
|
20-26
|
725
|
20-30
|
|
700
|
229
|
550
|
1355
|
640
|
660
|
810
|
24-26
|
840
|
24-30
|
|
800
|
241
|
640
|
1470
|
640
|
660
|
902
|
24-30
|
950
|
24-33
|
|
900
|
241
|
710
|
1545
|
750
|
860
|
1020
|
24-30
|
1050
|
28-33
|
|
1000
|
300
|
770
|
1795
|
850
|
900
|
1120
|
28-30
|
1160
|
28-36
|
|
1200
|
360
|
890
|
1965
|
850
|
900
|
1340
|
32-33
|
1380
|
32-39
|
