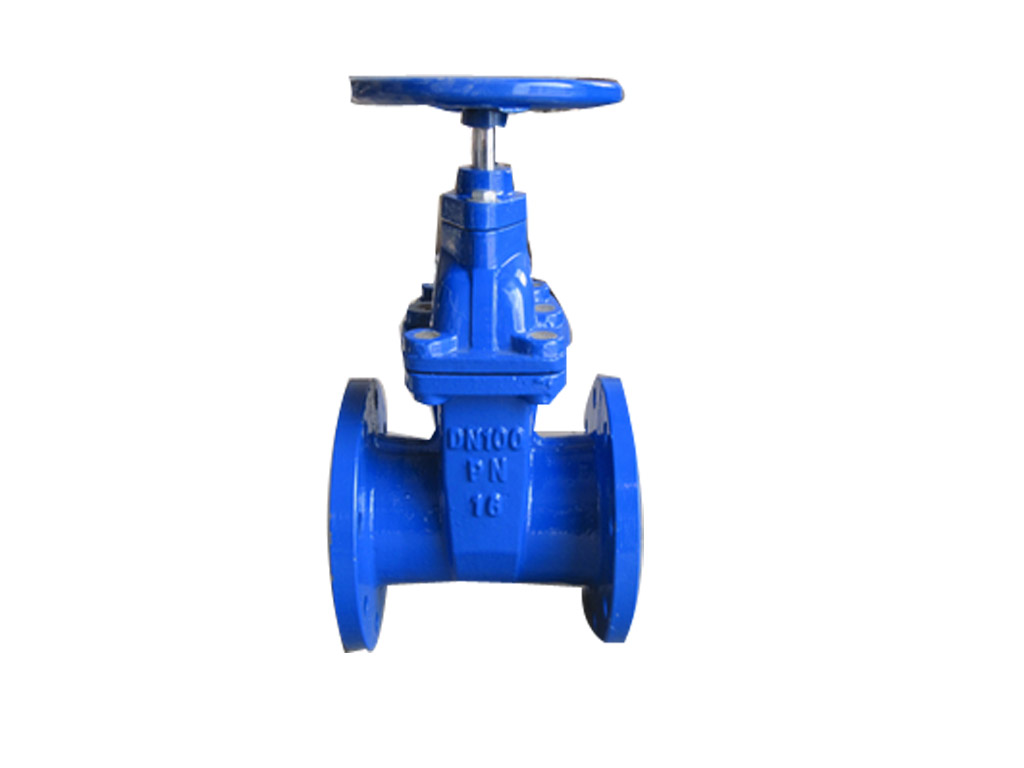

Z45X-10软密封闸阀详细资料：
一、Z45X-10软密封闸阀概述：
利用阀门整体包胶产生变形补偿作用达到良好的密封效果,克服了一般闸阀密封不良,漏水和生锈的现象,更有效的节约安装空间.可广泛用于自来水,污水,建 筑,石油,化工,食品,医药,轻纺,电力,船舶,冶金,能源系统等流体管线上作为调节和截流装置使用. 我厂引进欧洲高科技阀门制造技术所生产的弹性座封闸阀，利用闸门整体包胶产生变形补偿作用达到良好的密封效果，克服了一般闸阀密封不良、漏水和生锈的现 象。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻伤、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。
整体包胶：闸门采用整体包胶，其良好的覆盖性能与精确的几何尺寸，保证密封可靠，寿命。
2. 重量轻：阀体采用球铁制成，重量轻，安装方便。
3. 平底阀座：底部采用与水管相同的平底式阀座设计，不产生杂物淤积，密封更可靠。
4. 耐腐蚀：内腔采用无毒环氧树脂涂状，防止腐蚀和生锈，不但可供生饮，而且可用于污水系统。
5. 三“0”密封：阀杆采用三道0型环密封，磨擦阻力小，开关轻巧，不漏水。
二、Z45X-10软密封闸阀技术参数：
压力等级：1.0MPa、1.6MPa
阀体耐压：1.5MPa、2.4MPa
密封试验：1.1MPa、1.76MPa
工作温度：0～80℃
适用介质：水、气等
三、Z45X-10软密封闸阀主要零部件材料：
|
名称
|
材料
|
|
阀体
|
灰铸铁、球墨铸铁、铸钢
|
|
闸板
|
球墨铸铁外覆三元乙丙或丁腈橡胶
|
|
内六角螺栓
|
碳化处理
|
|
密封圈
|
丁腈橡胶
|
|
阀盖
|
灰铸铁、球墨铸铁、铸钢
|
|
阀杆
|
不锈钢
|
|
“O”形密封圈
|
丁腈橡胶
|
|
止推轴承
|
锡青铜
|
|
螺栓
|
不锈钢
|
|
压盖
|
球墨铸铁、铸钢
|
|
防尘罩
|
丁腈橡胶
|
|
手轮（传动帽）
|
铸铁
|
三、Z45X-10软密封闸阀主要技术参数：
公称压力：1.0～2.5MPa 工作温度：0～80℃ 法兰标准：GB/T 17241.6 GB9113
公称通经：50～600mm 适用介质：水、油、气等 试验标准：GB13927 AP1598
四、Z45X-10软密封闸阀主要外形连接尺寸：
|
DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
|
L
|
178
|
190
|
203
|
229
|
254
|
267
|
292
|
330
|
356
|
381
|
406
|
432
|
457
|
508
|
|
HA
|
313
|
332
|
372
|
424
|
497
|
562
|
680
|
837
|
948
|
1010
|
1220
|
1280
|
1480
|
1665
|
|
HC
|
355
|
375
|
415
|
476
|
540
|
600
|
720
|
875
|
990
|
1050
|
1245
|
1310
|
1560
|
1750
|
