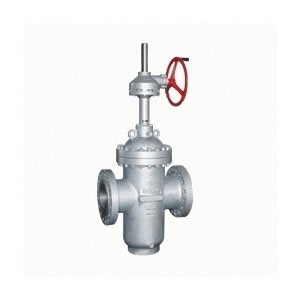

Z543Y伞齿轮平板闸阀详细资料：
一、Z543Y伞齿轮平板闸阀概述：
伞齿轮平板闸阀有带导流孔型、无导流孔型、调节型等几种结构形式，适用于天然气、油品、化工、城建、环保等行业，其中抗硫系列产品适用于含硫化氢介质、流速快、杂质多、腐蚀严重的天然气长输管线。
|
公称压力
|
|
产品型号
|
|
1.0～16.0MPa 150～900Lb
|
无导流孔
|
Z543WF、Z543WY、Z543WD、Z543WbF、Z543WbY
|
|
有导流孔
|
Z543NF、Z543DF、Z543YF、Z543F、Z543D、Z543Y
|
二、Z543Y伞齿轮平板闸阀性能规范：
|
压力等级
|
常温下压力试验(MPa)
|
适用温度(℃)
|
适用介质a
|
|
壳体
|
左密封
|
右密封
|
低压密封
|
“G”型
|
“D”型
|
普通型
|
“KZ”型
|
“Z”型
|
|
公称压力(MPa)
|
1.0
|
1.5
|
1.1
|
1.1
|
0.6
|
-29～250
|
-45～121
|
-29～121
|
含H2S和CO2＞500Mg/m3的介质
|
石油、天然气、水等
|
|
1.6
|
2.4
|
1.76
|
1.76
|
0.6
|
|
2.5
|
3.75
|
2.75
|
2.75
|
0.6
|
|
4.0
|
6.0
|
4.4
|
4.4
|
0.6
|
|
6.4
|
9.6
|
7.04
|
7.04
|
0.6
|
|
10.0
|
15.0
|
11.0
|
11.0
|
0.6
|
|
16.0
|
24.0
|
17.6
|
17.6
|
0.6
|
|
磅级 Lb
|
150
|
2.93
|
2.07
|
2.07
|
0.6
|
|
300
|
5.52
|
5.52
|
5.52
|
0.6
|
|
400
|
10.0
|
7.31
|
7.31
|
0.6
|
|
600
|
15.0
|
11.03
|
11.03
|
0.6
|
|
900
|
22.4
|
16.54
|
16.54
|
0.6
|
三、Z543Y伞齿轮平板闸阀主要零件材料：
|
零件名称
|
阀体、阀盖
|
闸板
|
阀杆
|
阀座
|
阀杆螺母
|
密封圈
|
填料
|
密封指
|
|
“Z”
|
WCB
|
合金钢(特殊处理)
|
不锈钢
|
合金钢(特殊处理)
|
铝青铜
|
填充四氟
|
填充四氟、膨胀石墨
|
耐油密封脂
|
|
“KZ”型
|
抗硫不锈钢
|
抗硫密封脂
|
抗硫阀门型号前加“K”、调节型阀门型号前加“L”、耐磨型F后加“M”
产品标准
|
API 6D
|
管道阀门
|
|
JB/T5298
|
管线用钢制平板闸阀
|
|
ANSI B16.5a
|
管法兰及法兰管件
|
|
B/T79.1～79.2J
|
整体铸钢管法兰
|
|
GB/T13927
|
通用阀门压力试验
|
|
JB/T9092
|
阀门的检验与试验
|
|
JB/TQ814
|
钢制平板闸阀产品质量分等
|
四、Z543Y伞齿轮平板闸阀主要外型尺寸及重量：
|
公称压力
(MPa)
|
尺寸(mm)
|
|
DN(mm)
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
800
|
900
|
1000
|
|
1.0
|
L
|
229
|
254
|
267
|
292
|
330
|
356
|
381
|
406
|
432
|
457
|
508
|
610
|
660
|
711
|
811
|
|
H
|
770
|
870
|
965
|
1200
|
1360
|
1560
|
1740
|
1930
|
2160
|
2420
|
2800
|
3200
|
3640
|
4050
|
4467
|
|
H1
|
无导流孔
|
114
|
132
|
150
|
188
|
225
|
247
|
275
|
312
|
335
|
380
|
445
|
490
|
560
|
610
|
715
|
|
有导流孔
|
214
|
257
|
300
|
388
|
475
|
547
|
625
|
712
|
785
|
880
|
1045
|
1190
|
1360
|
1510
|
1715
|
|
重量
(kg)
|
无导流孔
|
87
|
130
|
140
|
175
|
275
|
350
|
510
|
610
|
830
|
1150
|
1780
|
2350
|
3380
|
4460
|
5740
|
|
有导流孔
|
94
|
140
|
151
|
198
|
297
|
378
|
550
|
658
|
896
|
1240
|
1922
|
2530
|
3650
|
4817
|
6200
|
|
1.6
|
L
|
229
|
254
|
267
|
292
|
330
|
356
|
381
|
406
|
432
|
457
|
508
|
610
|
660
|
711
|
811
|
|
H
|
770
|
870
|
965
|
1200
|
1360
|
1560
|
1740
|
1930
|
2160
|
2420
|
2800
|
3200
|
3640
|
4050
|
4467
|
|
H1
|
无导流孔
|
114
|
132
|
150
|
188
|
225
|
247
|
275
|
312
|
335
|
380
|
445
|
490
|
560
|
610
|
715
|
|
有导流孔
|
214
|
257
|
300
|
388
|
475
|
547
|
625
|
712
|
785
|
880
|
1045
|
1190
|
1360
|
1510
|
1715
|
|
重量
(kg)
|
无导流孔
|
90
|
135
|
150
|
185
|
295
|
400
|
550
|
660
|
1030
|
1300
|
1950
|
3010
|
3800
|
5150
|
6360
|
|
有导流孔
|
97
|
145
|
162
|
200
|
318
|
432
|
596
|
713
|
1100
|
1400
|
2100
|
3250
|
4100
|
5560
|
6868
|
|
2.5
|
L
|
229
|
254
|
267
|
292
|
330
|
356
|
381
|
406
|
432
|
457
|
508
|
610
|
660
|
711
|
811
|
|
H
|
770
|
870
|
965
|
1200
|
1370
|
1560
|
1740
|
1970
|
2260
|
2420
|
2800
|
3230
|
3640
|
4050
|
4467
|
|
H1
|
无导流孔
|
114
|
132
|
150
|
188
|
225
|
247
|
275
|
312
|
335
|
380
|
445
|
490
|
560
|
610
|
715
|
|
有导流孔
|
214
|
257
|
300
|
388
|
475
|
547
|
625
|
712
|
785
|
880
|
1045
|
1190
|
1360
|
1510
|
1715
|
|
重量
(kg)
|
无导流孔
|
95
|
145
|
163
|
200
|
330
|
420
|
575
|
735
|
1110
|
1380
|
2030
|
3210
|
4020
|
5320
|
6600
|
|
有导流孔
|
103
|
156
|
176
|
216
|
356
|
450
|
621
|
794
|
1198
|
1490
|
2192
|
3466
|
4340
|
5745
|
7130
|
