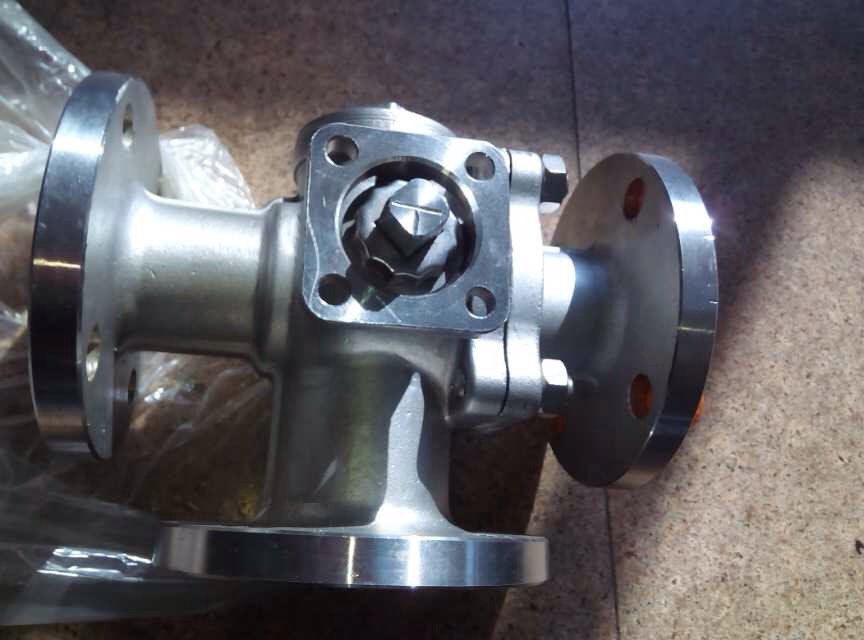

Q45F三通T型球阀详细资料：
一、Q45F三通T型球阀概述：
Q45F三通球阀有T型和L型。T型能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。L型只能连接相互正交的两条管道，不能同时保持第三条管道的相互连通，只起分配作用。
产品特点
1、三通球阀在结构上采用一体化结构，4面阀座的密封型式，法兰联接少，可靠性高，设计实现了轻量化
2、三通球芯分T型和L型，使用寿命长，流通能力大，阻力小
3、球阀按作用式分单作用和双作用两种型式，单作用式的特点是一旦动力源发生故障时，球阀将处于控制系统要求的状态。
二、Q45F三通T型球阀主要零件材料：
|
序号
No.
|
材料标准
|
材料牌号
|
|
碳钢
|
不锈钢
|
|
零件名称
|
GB
|
ASTM
|
GB
|
ASTM
|
|
01
|
排污塞
|
2Cr13
|
A276-410
|
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
|
F304/F316/
F304L/F316L
|
|
02
|
阀体
|
WCB
|
A216-WCB
|
ZG1Cr18Ni9Ti
ZG1Cr18Ni12M02Ti
|
CF8/CF8M/
CF3/CF3M
|
|
03
|
阀座O形圈
|
氟橡胶
|
氟橡胶
|
氟橡胶
|
氟橡胶
|
|
04
|
阀座弹簧
|
17-7PH
|
17-7PH
|
17-7PH
|
17-7PH
|
|
05
|
阀座
|
PTFE;PPL
|
PTFE;PPL
|
PTFE;PPL
|
PTFE;PPL
|
|
06
|
阀座支承圈
|
25镀铬
25HRC
|
A105镀铬
A105HRC
|
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
|
F304/F316/
F304L/F316
|
|
07
|
球体
|
1Cr18Ni9Ti
|
304
|
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
|
F304/F316/
F304L/F316
|
|
08
|
球体键
|
40Cr
|
40Cr
|
1Cr17Ni2
|
1Cr17Ni2
|
|
09
|
上阀杆
|
2Cr13
|
A276-410
|
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
|
F304/F316/
F304L/F316L
|
|
10
|
侧盖
|
WCB
|
A216-WCB
|
ZG1Cr18Ni9Ti
ZG1Cr18Ni12M02Ti
|
CF8/CF8M/
CF3/CF3M
|
|
11
|
垫圈
|
氟橡胶；PTFE；金属夹石墨
|
17-7PH
|
|
12
|
螺母
|
45
|
A194-2H
|
0Cr18Ni
|
A194-8M
|
|
13
|
双头螺柱
|
35CrMoA
|
A193-B7
|
1Cr17Ni2
|
A193-B8M
|
三、Q45F三通T型球阀主要零件材料：
|
序号
No.
|
材料标准
|
材料牌号
|
|
碳钢
|
不锈钢
|
|
零件名称
|
GB
|
ASTM
|
GB
|
ASTM
|
|
14
|
垫圈
|
氟橡胶；PTFE；金属夹石墨
|
|
15
|
阀盖
|
WCB
|
A216-WCB
|
ZG1Cr18Ni9Ti
ZG1Cr18Ni12M02Ti
|
CF8/CF8M/
CF3/CF3M
|
|
16
|
止推轴承
|
PTFE
|
PTFE
|
PTFE
|
PTFE
|
|
17
|
压环
|
25镀铬
25HRC
|
A105镀铬
A105HRC
|
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
|
F304/F316/
F304L/F316
|
|
18
|
填料O形圈
|
氟橡胶
|
氟橡胶
|
氟橡胶
|
氟橡胶
|
|
19
|
阀杆O形圈
|
氟橡胶
|
氟橡胶
|
氟橡胶
|
氟橡胶
|
|
20
|
阀杆填料
|
石墨
|
|
21
|
填料压盖
|
25镀铬
25HRC
|
A105镀铬
A105HRC
|
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
|
F304/F316/
F304L/F316
|
|
22
|
螺钉
|
35CrMoA
|
A193-B7
|
1Cr17Ni2
|
A193-B8M
|
|
23
|
支架
|
WCB
|
WCB
|
WCB
|
WCB
|
|
24
|
键
|
40Cr
|
40Cr
|
1Cr17Ni2
|
1Cr17Ni2
|
|
25
|
盲板
|
WCB
|
A216-WCB
|
ZG1Cr18Ni9Ti
ZG1Cr18Ni12M02Ti
|
CF8/CF8M/
CF3/CF3M
|
四、球阀选型
球阀分有：浮动球球阀、固定球球阀、轨道球阀、V型球阀、三通球阀、不锈钢球阀、锻钢球阀、卸灰球阀、抗硫球阀、三通球阀、气动球阀、电动球阀、卡套球 阀、焊接球阀。由于球阀通常用橡胶、尼龙和聚四氟乙烯作为阀座密封圈材料，因此它的使用温度受到阀座密封圈材料的限制。球阀的截止作用是靠金属球体在介质 的作用下，于塑料阀座之间相互压紧来完成的(浮动球球阀)。阀座密封圈在一定的接触压力作用下，局部地区发生弹塑变形。这一变形可以补偿球体的制造精度和 表面粗糙度，保证球阀的密封性能。又由于球阀的阀座密封圈通常采用塑料制成，故在选择球阀的结构和性能上，要考虑球阀的耐火和防火，特别是在石油、化工、 冶金等部门，在易燃、易爆介质的设备和管路系统中使用球阀，更应注意耐火和防火。通常，在双位调节、密封性能严格、泥浆、磨损、缩口通道、启闭动作迅速 (1/4转启闭)、高压截止(压差大)、低噪声、有气穴和气化现象、向大气少量渗漏，操作力矩小、流体阻力小的管路系统中，推荐使用球阀。球阀也适用于轻 型结构、低压截止(压差小)、腐蚀性介质的管路系统中。在低温(深冷)装置和管路系统中也可选用球阀。在冶金行业的氧气管路系统中，需使用经过严格脱脂处 理的球阀。在输油管线和输气管线中的主管线需埋设在地下时，需使用全通径焊接式球阀。在要求具有调节性能时，需选用带V形开口的专用结构的球阀。在石油、 石油化工、化工、电力、城市建设中，工作温度在200度以上的管路系统可选用金属对金属密封的球阀。
五、球阀安装注意事项
(1)取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。
(2)安装前应按规定的信号(电动或气动)进行整机测试(防止因运输产生振动影响使用性能)，合格后方可上线安装(接线按电动执行机构线路图)。
(3)准备与管道连接前，须冲洗和清除干净管道中残存的杂质(这些物质可能会损坏阀座和球)。
(4)在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。
(5)本类阀应安装在管道的水平方向或垂直方向。
(6)安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。
(7)与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。
六、其他技术参数备注
(1) Q41F广式法兰球阀价格由口径、材质、压力的不同而异，恕不公布价格！
(2)连接形式：螺纹、法兰、焊接、对夹等
(3)传动方式：手动、蜗轮传动、齿轮传动、气动、电动等
(4)口径从DN6-DN600；压力从1.0MPA-64MPA；温度-100℃-600℃
(5)材质有：碳钢、不锈钢、合金钢、鉻钼钢、低温钢、球墨铸铁及其他特殊钢；
(6)三通或四通球阀在管道上不仅可灵活控制介质的合流、分流、及流向的切换，同时也可关闭任一通道而使另外两个通道相连。 |
