Q42F Y型三通球阀详细资料：
一、Q42F Y型三通球阀结构特点：
Q42F Y型三通球阀是一种三个连接口互成120°的新型三通球阀，此阀门可以解决互成120°时阀门的连接问题，同时也可以根据客户的要求，定做成两通孔之间互 成135°，这样从而可以使用我们的介质达到流向切换的目的。球阀与阀座密封根据工况不同，可分别采用软密封、喷焊镍基合金（硬度大于HRC60）、超音 速涂钨钴合金（硬度大于HRC70）及特种硬化材料等多种先进工艺，适用各种苛刻工况，软密封适用200℃以下工况，硬密封碳钢不超过425℃，不锈钢不 超过500℃。

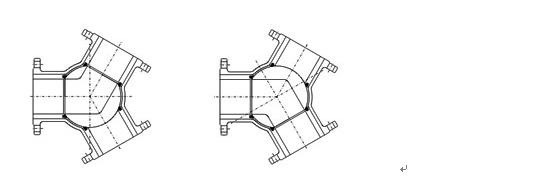

二、Q42F Y型三通球阀流向结合：
Y型三通球阀有相互成120°和两通孔成135°，根据需要可实现对介质流向切换两种工况。Y型三通球阀有相互成120°和两通孔成135°，根据需要可实现对介质流向切换两种工况。
三、Q42F Y型三通球阀型号、材料及主要参数：
|
产品型号 |
Q42F-10-40C |
Q42F-10-40P |
Q42F-10-40R |
Q42Y-150-300C
|
Q42Y-150-300P |
Q42Y-150-300R |
|
阀体 |
WCB |
CF8 |
CF8M |
|
球体 |
WVB+ENP |
CF8 |
CF8M |
|
阀杆/固定圈 |
2Cr13 |
304 |
316 |
|
阀座 |
PTFE |
PTFE |
PTFE |
|
填料 |
PTFE+O形圈 |
|
PTFE+O形圈 |
|
适用介质 |
水、油、蒸汽等 |
酸等腐蚀性介质 |
|
适用温度 |
-29-150℃ |
-29-150℃ |
|
蜗轮Y型三通球阀 |
Q后插入“3”表示，示例：Q342F-16C |
|
气动Y型三通球阀 |
Q后插入“6”表示，示例：Q642F-10C |
|
电动Y型三通球阀 |
Q后插入“9”表示，示例：Q942F-16P |
四、Q42F Y型三通球阀外形尺寸：PN10-40
|
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
75 |
75 |
90 |
100 |
110 |
120 |
130 |
140 |
160 |
190 |
220 |
275 |
|
H |
90 |
90 |
102 |
115 |
135 |
140 |
155 |
185 |
210 |
275 |
305 |
335 |
|
