Z41T-10铸铁闸阀详细资料：
一、Z41T-10铸铁闸阀概述：
1、Z41T-10铸铁闸阀原理
关闭件(闸板)沿通路中心线的垂直方向移动做全开和全关切断用。
2、Z41T-10铸铁闸阀选用
闸阀主要用于截断或接通管路中的介质，一般不作为调节或节流使用。
3、Z41T-10铸铁闸阀分类
闸阀根据分类方法不同可分为：平行式闸阀、楔式闸阀、升降式闸阀、旋转杆式闸阀、快速启闭闸阀、缩口闸阀、平板闸阀等。
4、Z41T-10铸铁闸阀特点
流体阻力小，适用的压力、温度范围大，介质流动方向不受限制，密封性能良好。
5、Z41T-10铸铁闸阀施工、安装要点
1)、安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。
2)、安装在保温管道上的各类手动阀门，手柄均不得向下。
3)、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于 5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB 50243标准要求，以阀瓣密封面无渗漏为合格。
4)、手轮、手柄及传动机构均不允许作起吊用，严禁碰撞。
5)、带传动机构的Z41T-10铸铁闸阀，按产品使用说明书的规定安装。
6、Z41T-10铸铁闸阀执行标准
1)、Z41T-10铸铁闸阀产品标准
《通用阀门 法兰连接铁制闸阀》GB/T 12232-2005
《钢制阀门 一般要求》GB/T 12224-2005
《管线用钢制平板闸阀》JB/T 5298-91
《阀门的检验与试验》JB/T 9092-1999
《生活饮用水输配水设备及防护材料的安全性评价标准》 GB/T 17219-1998
2)、Z41T-10铸铁闸阀工程标准
《建筑给水排水及采暖工程施工质量验收规范》GB 50242-2002
《通风与空调工程施工质量验收规范》GB50243-2002
二、Z41T-10铸铁闸阀主要技术参数：
|
型号
|
公称压力MPa
|
试验压力MPa
|
工作
温度
|
使用
介质
|
|
强度
|
密封（液）
|
低压密封（气）
|
|
Z41H(T)-10
|
1.0
|
1.5
|
1.1
|
0.6
|
≤200℃
|
水、蒸汽
|
|
Z41H(T)-10C
|
明杆闸阀主要零件材料
|
型号
|
阀体
|
阀盖
|
闸板
|
阀杆螺母
|
阀杆
|
填料
|
|
Z41H(T)-10
|
灰铸铁
|
灰铸铁
|
铜
|
不锈钢
|
油浸石棉盘根
|
|
Z41H(T)-10C
|
铸钢
|

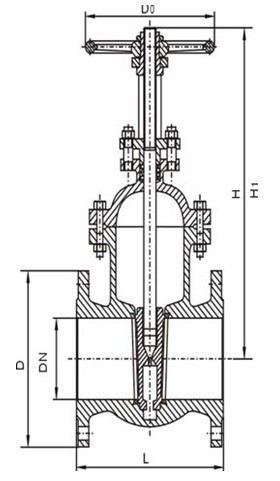

明杆闸阀主要外形尺寸(法兰尺寸按 JB78 PN1.0MPa规定）
|
口径
DN(mm)
|
Z41H(T)-10(10C)
|
|
L
|
D
|
H
|
H1
|
D0
|
|
40
|
165
|
145
|
250
|
295
|
160
|
|
50
|
180
|
160
|
270
|
325
|
180
|
|
65
|
195
|
180
|
300
|
380
|
180
|
|
80
|
210
|
195
|
330
|
420
|
200
|
|
100
|
230
|
215
|
410
|
520
|
200
|
|
125
|
255
|
245
|
470
|
610
|
240
|
|
150
|
280
|
280
|
550
|
710
|
240
|
|
200
|
330
|
335
|
700
|
915
|
320
|
|
250
|
380
|
390
|
830
|
1095
|
320
|
|
300
|
420
|
445
|
960
|
1275
|
400
|
|
350
|
450
|
500
|
1130
|
1500
|
400
|
|
400
|
480
|
565
|
1345
|
1760
|
500
|
|
450
|
510
|
615
|
1450
|
1920
|
500
|
|
500
|
540
|
670
|
1650
|
2170
|
720
|
|
600
|
600
|
780
|
-
|
-
|
-
|
|
700
|
660
|
895
|
|
|
|
|
800
|
720
|
1010
|
|
|
|
|
900
|
780
|
1110
|
|
|
|
|
1000
|
840
|
1220
|
|
|
|
|
1200
|
960
|
1450
|
-
|
-
|
-
|
|
